HMC729LC3C

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: General Purpose 0MHz 3V 26GHz With Reset 3.6V QFN-EP-16 贴片安装 2.9mm*2.9mm*800μm
供应商型号: 4568516
供应商: 海外现货
标准整包数: 1

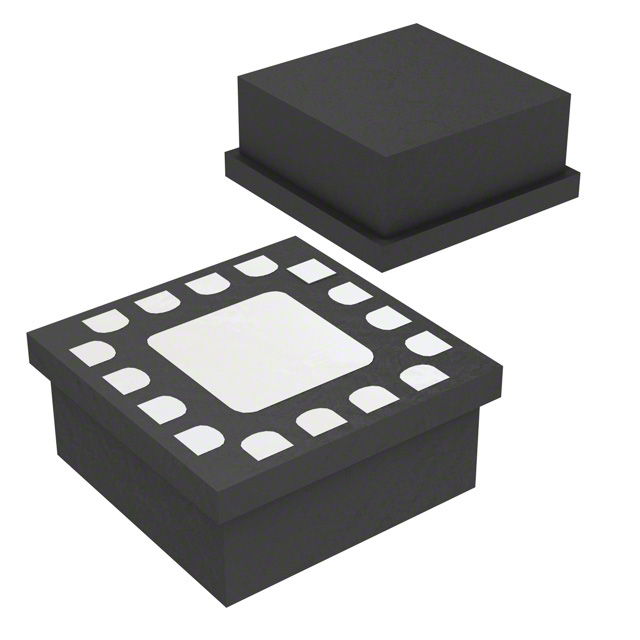

ANALOG DEVICES RF混频器 HMC729LC3C

HMC729LC3C概述

    HMC729LC3C 高速逻辑芯片 —— 26 GHz T 型触发器带复位功能

    产品简介


    HMC729LC3C 是一款由Hittite Microwave Corporation设计的高速逻辑芯片,集成了T型触发器及复位功能,特别适用于处理高达26 GHz的时钟频率。这款芯片专为各种高速信号处理和测试测量应用而设计,具备低功耗和快速响应时间等特点。它广泛应用于串行数据传输、高频率分频器以及射频自动测试设备(RF ATE)等领域。

    技术参数


    - 电源电压范围: -3.6 V 至 -3.0 V
    - 电源电流: 82 mA
    - 最大时钟频率: 26 GHz
    - 输入电压范围: -1.5 V 至 0.5 V
    - 输入差分范围: 0.1 Vp-p 至 2.0 Vp-p
    - 输出幅度:
    - 单端: 550 mVp-p
    - 差分: 1100 mVp-p
    - 输出高低电平:
    - 输出高电平: -10 mV
    - 输出低电平: -560 mV
    - 上升/下降时间: 18/17 ps
    - 支持的时钟频率: 最高可达26 GHz
    - 功耗: 270 mW(典型值)
    - 传播延迟:
    - 时钟到Q: 95 ps
    - 复位到Q: 125 ps
    - 封装: 16引脚陶瓷3x3 mm SMT
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    - 高频性能: 支持高达26 GHz的时钟频率,适合高性能串行数据传输和分频器应用。
    - 低功耗: 采用先进的电路设计实现低功耗操作,特别适合电池供电设备。
    - 高速响应: 快速的上升/下降时间和极短的传播延迟确保了卓越的信号处理能力。
    - 双模式操作: 可以选择单端或差分操作,灵活适应不同应用需求。
    - 紧凑封装: 紧凑的3x3 mm SMT封装,便于安装和布局。

    应用案例和使用建议


    应用场景:
    - 高速数据传输: 用于高速串行数据链路的设计,如光纤通信系统中的数据处理。
    - 高频率分频器: 在需要进行高精度频率分频的应用中,如电信基站的时钟分配网络。
    - 测试测量设备: 在宽带测试仪器中作为关键组件,实现精确的信号处理和分析。
    使用建议:
    - 在设计电路时,注意信号线应具有50欧姆阻抗,同时确保所有的接地引脚直接连接到接地平面。
    - 对于高温环境下使用的情况,可以考虑增加散热措施来避免过热。
    - 当使用外部电源时,务必保证电源稳定,避免电压波动影响芯片性能。

    兼容性和支持


    兼容性:
    - 该芯片支持与CML逻辑接口的电子元器件连接,可直接驱动CML逻辑输入设备。
    - 设计良好的电路板布局和信号匹配可以显著提升系统的整体性能。
    支持:
    - 用户可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系Hittite的技术支持团队,获取更详细的应用指南和设计帮助。

    常见问题与解决方案


    - 问: 如何处理芯片在高频率下出现的不稳定问题?
    - 答: 检查电源稳定性并使用适当的去耦电容器,确保所有接地连接正确且无干扰。

    - 问: 芯片在不同工作温度下的表现有何差异?
    - 答: 随着温度升高,功率消耗会增加。请参考数据手册中的热阻和最高工作温度限制,必要时采取散热措施。
    - 问: 如何连接多个HMC729LC3C以形成更大规模的系统?
    - 答: 可以通过多级级联的方式来构建复杂系统。确保各级之间有良好的信号匹配和稳定的电源供应。

    总结和推荐


    综合评估:
    HMC729LC3C 集成了多种先进技术和功能,不仅在高频信号处理方面表现出色,还提供了出色的灵活性和兼容性。它的低功耗设计、高集成度和易用性使其成为高端电子设备中的理想选择。强烈推荐使用这款高速逻辑芯片,特别是在需要高可靠性、高性能的场合。
    结论:
    总体来说,HMC729LC3C 是一款技术领先且性能优异的高速逻辑芯片,无论是用于实验室测试还是实际工业应用,都能够满足苛刻的需求。强烈推荐用户在设计高速数字系统时考虑使用此产品。

HMC729LC3C参数

参数
典型三阶段输入截止点 -
最大工作频率 26GHz
辅助属性 With Reset
最大转换损耗 -
典型噪声指数 -
射频类型 General Purpose
最小工作频率 0MHz
最大工作供电电压 3V
混频器数量 -
最小工作供电电压 3.6V
典型供电电流 -
典型功率增益 -
典型的本振/射频隔离 -
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-EP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售

HMC729LC3C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC729LC3C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC729LC3C HMC729LC3C数据手册

HMC729LC3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
