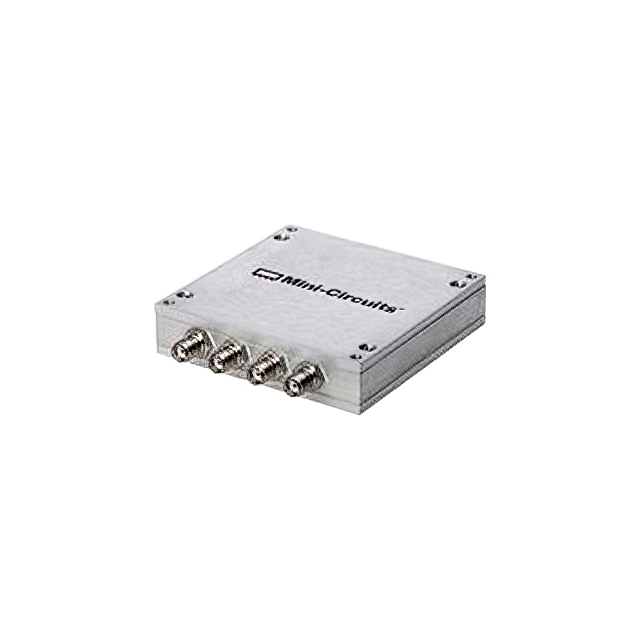

ZN4PD-642W-S+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 6.4GHz 50Ω 1.6GHz 贴片安装 69.85mm*71.12mm*16.76mm
供应商型号: 139-ZN4PD-642W-S
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS RF功分器/合路器 ZN4PD-642W-S+

ZN4PD-642W-S+概述

    ZN4PD-642W-S+ 四通道0°功率分配器/组合器

    产品简介


    ZN4PD-642W-S+ 是一款宽频带四通道功率分配器/组合器,设计用于1600 MHz至6400 MHz频率范围。作为一款高性能电子元器件,它广泛应用于高带宽通信领域,如高带宽个人通信服务(PCS)、超宽带无线接入网络(UNII)、WiMAX、WiFi及蓝牙技术等。其低插入损耗、高隔离度以及良好的电压驻波比(VSWR)使其成为多种无线通信系统的理想选择。

    技术参数


    | 参数 | 范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作频率范围 1600 6400 | MHz |
    | 插入损耗 0.7 | 1.6 | dB |
    | 隔离度 17 | 23 dB |
    | 幅度不平衡 0.1 | 0.4 | dB |
    | 相位不平衡 2 | 5 | ° |
    | 电压驻波比(S端口) 1.25 :1 |
    | 电压驻波比(端口1-4) 1.15 :1 |
    | 输入功率(最大) | 10 | W |
    注:插入损耗包含理论分路损耗(6 dB)和附加损耗。

    产品特点和优势


    1. 宽频带支持:覆盖1600 MHz至6400 MHz的频率范围,适用于现代高频通信需求。
    2. 低插入损耗:典型值仅为1.0 dB,确保信号完整性并减少能量损失。
    3. 低幅度和相位不平衡:幅度不平衡小于0.1 dB,相位不平衡小于2°,提供高度一致的信号传输质量。
    4. 高隔离度:典型值达到25 dB,有效抑制各端口之间的干扰。
    5. DC通路:支持从总端口到所有输出端口的直流通过,满足多场景供电需求。

    应用案例和使用建议


    ZN4PD-642W-S+ 可以用于以下场景:
    - 高带宽个人通信服务(PCS):支持大规模的数据传输需求。
    - 无线局域网(WiMAX/WiFi):实现网络信号的稳定分布和高效管理。
    - 蓝牙技术:保证音频信号传输的稳定性与可靠性。
    使用建议:
    - 在复杂电磁环境中使用时,建议搭配屏蔽良好的电缆和连接器,以降低外部干扰的影响。
    - 配置系统时应根据实际需求调整输入功率,避免超出设备的最大承受能力。

    兼容性和支持


    - 兼容性:ZN4PD-642W-S+ 支持标准SMA接头,可轻松与其他常用通信设备配合使用。
    - 支持服务:Mini-Circuits 提供全面的技术支持和有限保修服务,具体条款可在其官方网站查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备发热异常 | 检查环境温度,确保不超过额定范围。 |
    | 输出信号强度下降 | 检查输入功率是否符合规格要求。 |
    | 连接端口接触不良 | 重新连接接口,必要时更换连接器。 |

    总结和推荐


    ZN4PD-642W-S+ 是一款性能卓越的四通道功率分配器/组合器,凭借其高精度、低损耗以及广泛的频率覆盖范围,在高频通信领域具有显著的优势。对于需要高效信号传输和稳定性能的应用场景,强烈推荐使用这款产品。此外,Mini-Circuits 提供完善的售后服务和技术支持,确保用户无后顾之忧。
    综上所述,ZN4PD-642W-S+ 是一款值得信赖且性能稳定的电子元器件,非常推荐用于现代无线通信系统的设计与部署。

ZN4PD-642W-S+参数

参数
最小工作频率 1.6GHz
最大电压驻波比 -
输出阻抗 50Ω
最大插入损耗 -
最大工作频率 6.4GHz
长*宽*高 69.85mm*71.12mm*16.76mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
