ZN2PD-4R753+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-ZN2PD-4R753+
供应商: Mouser
标准整包数: 1

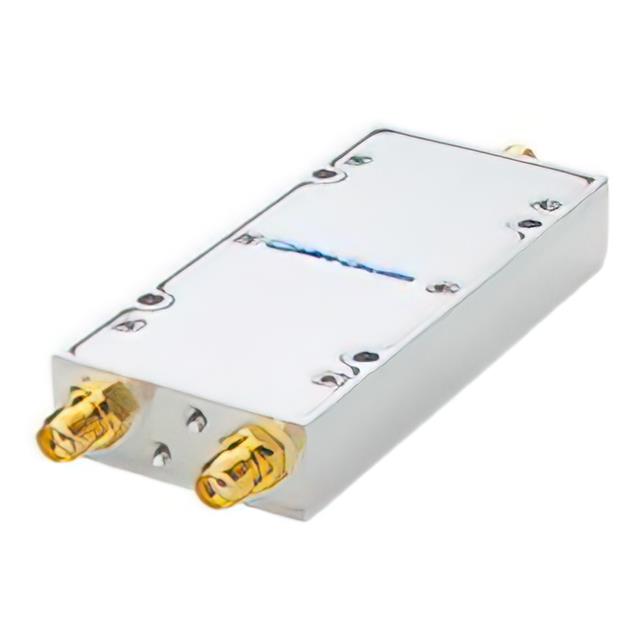

MINI-CIRCUITS RF功分器/合路器 ZN2PD-4R753+

ZN2PD-4R753+概述

    电子元器件技术手册:Power Splitter/Combiner ZN2PD-4R753+

    产品简介


    Power Splitter/Combiner ZN2PD-4R753+ 是一款高性能的双向功率分配器/组合器,专为高频宽带应用设计。它能够在高达 7500 MHz 的频率范围内实现出色的信号传输效率,同时具备强大的功率处理能力,最高可达 30 W(作为分路器)。该产品广泛应用于 LTE 和 5G 基础设施、宽带通信、卫星通信、雷达系统、测试测量设备及国防领域。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | 范围 | 单位 |
    |
    | 频率范围 | 450 至 7500 MHz | MHz |
    | 插入损耗(典型值) | 0.4 至 1.3 dB | dB |
    | 隔离度(典型值) | 18 至 28 dB | dB |
    | 幅度不平衡(典型值) | ±0.02 至 ±0.4 dB | dB |
    | 相位不平衡(典型值) | ±0.3° 至 ±6° | ° |
    | 功率处理能力 | 最大 30 W(作为分路器) | W |
    | 接口类型 | SMA 阴极端子
    此外,该产品的外壳采用坚固的铝制合金,尺寸为 3.25" × 1.46" × 0.55",具有优异的耐用性。最大工作温度为 -55°C 至 85°C,存储温度范围更宽,为 -55°C 至 100°C。

    产品特点和优势


    1. 高功率处理能力:能够处理高达 30 W 的功率,适用于高负载的应用场景。
    2. 宽频带覆盖:支持从 450 MHz 到 7500 MHz 的工作频率,适合多频段设备。
    3. 低插入损耗:典型值仅为 0.6 dB,确保信号传输的高效率。
    4. 优秀的平衡性:幅度不平衡低于 0.02 dB,相位不平衡低于 0.3°,适合多路径和多通道系统。
    5. 高隔离度:典型隔离度达到 28 dB,有效减少信号干扰。
    6. 支持直流通过:可传输最高 0.77 A 的直流电流,适合需要混合信号传输的应用场景。

    应用案例和使用建议


    1. LTE 和 5G 基础设施:在基站中用于信号分配和合并,提高网络覆盖率和容量。
    2. 卫星通信:在卫星地球站中用于射频信号的分配和集中,确保信号质量。
    3. 雷达系统:作为发射和接收信号的枢纽,提升系统的灵敏度和精度。
    4. 测试设备:用于实验室测试设备中的信号分配,保证测试结果的准确性。
    使用建议:
    - 确保所有输出端匹配至 50 Ω 阻抗,以避免不必要的信号反射。
    - 在高频段使用时,应尽量缩短输入和输出电缆的长度,以降低插入损耗。
    - 定期检查设备的工作温度,避免因过热导致损坏。

    兼容性和支持


    ZN2PD-4R753+ 支持标准 SMA 阴极端子,易于与其他常用设备连接。Minicircuits 提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:插入损耗过高
    - 解决方案:检查输入和输出连接是否松动,确保阻抗匹配良好。
    2. 问题:隔离度不足
    - 解决方案:确认输入信号的频率是否在规定的范围内,并检查是否有外部干扰。
    3. 问题:设备过热
    - 解决方案:增加散热措施,如安装风扇或通风孔,避免长时间高功率运行。

    总结和推荐


    ZN2PD-4R753+ 是一款功能强大且性能稳定的功率分配器/组合器,尤其适合需要高功率、宽带和高信号质量的应用场景。其宽频带覆盖、低插入损耗和高隔离度使其成为许多关键领域的首选设备。强烈推荐用于高端通信和雷达系统。
    如果您正在寻找一款可靠且高效的功率分配器/组合器,ZN2PD-4R753+ 是您的理想选择!

ZN2PD-4R753+参数

参数
最大电压驻波比 -
输出阻抗 -
最大插入损耗 -
最大工作频率 -
最小工作频率 -
包装方式 托盘
