ZX85-12G-S+

产品分类: 天线
厂牌: MINI-CIRCUITS
产品描述: 1.5 贴片安装
供应商型号: ZX85-12G-S+
供应商: 云汉优选
标准整包数: 1

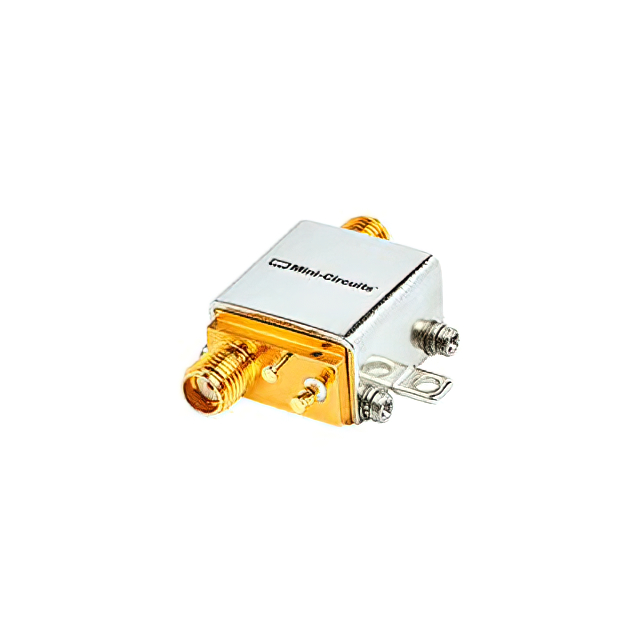

MINI-CIRCUITS 天线 ZX85-12G-S+

ZX85-12G-S+概述


    产品简介


    ZX85-12G-S+ 是一款高性能的 Bias-Tee,主要用于射频和微波信号处理。它的主要功能包括为放大器、激光二极管和有源天线提供偏置电流,同时实现直流电平和射频信号的有效隔离。这种 Bias-Tee 广泛应用于无线通信、雷达系统、测试仪器等领域。

    技术参数


    - 频率范围: 0.2 到 12000 MHz
    - 插入损耗: 典型值为 0.6 dB,最大值不超过 2.5 dB
    - 驻波比 (VSWR): 最大值通常在 1.5:1 左右
    - 高电流能力: 可承受高达 400 mA 的直流电流
    - 尺寸: 长度为 0.74 英寸(约 1.88 cm),宽度为 0.75 英寸(约 1.91 cm),厚度为 0.46 英寸(约 1.17 cm)
    - 工作温度: 操作温度范围为 -55°C 至 100°C
    - 电压: 直流端口最高电压可达 25V
    - DC电阻: 从直流端口到射频和直流端口的电阻为 1.8 Ω

    产品特点和优势


    ZX85-12G-S+ 拥有诸多显著的特点和优势,使其在市场上具有很强的竞争性:
    - 宽频带覆盖: 能够在 0.2 到 12000 MHz 的频率范围内高效工作。
    - 低插入损耗: 典型插入损耗仅为 0.6 dB,确保信号传输的效率。
    - 高电流能力: 支持高达 400 mA 的电流,适用于需要较高功率的应用。
    - 小型化设计: 尺寸小巧,便于集成到各种设备中。
    - 坚固耐用: 采用坚固的一体化结构设计,适应恶劣的工作环境。
    - 专利保护: 享有美国专利 6,790,049 的保护。

    应用案例和使用建议


    应用案例:
    - 无线通信: 用于实现射频信号的偏置和传输。
    - 雷达系统: 为放大器提供必要的偏置电流。
    - 测试仪器: 在测试过程中隔离直流电平与射频信号。
    使用建议:
    - 考虑工作温度: 由于其广泛的工作温度范围(-55°C 至 100°C),在极端环境下仍能保持稳定性能。
    - 合理配置电流: 高电流能力使得 ZX85-12G-S+ 适合需要较高功率的应用,但在实际使用中应注意电流的合理配置以避免过热。

    兼容性和支持


    ZX85-12G-S+ 的连接器型号为 SMA,易于与其他标准 SMA 连接器的设备进行兼容和集成。厂商 Mini-Circuits 提供了全面的售后服务和技术支持,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题: 插入损耗过高。
    - 解决方案: 检查连接是否正确且无损,必要时更换连接线缆或重新配置。

    - 问题: VSWR 不理想。
    - 解决方案: 确认连接器安装正确且接触良好,检查是否有外部干扰因素。

    总结和推荐


    ZX85-12G-S+ 作为一款高性能的 Bias-Tee,在射频和微波信号处理领域表现出色。其宽频带覆盖、低插入损耗、高电流能力和小型化设计使其成为许多应用的理想选择。考虑到其坚固耐用的设计和广泛的工作温度范围,该产品非常适合需要长期稳定运行的应用场合。总的来说,我强烈推荐使用 ZX85-12G-S+,它不仅能满足严格的性能要求,还能为用户带来可靠性和便利性。

ZX85-12G-S+参数

参数
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZX85-12G-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZX85-12G-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 天线 MINI-CIRCUITS ZX85-12G-S+ ZX85-12G-S+数据手册

ZX85-12G-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1535.112
100+ ¥ 1444.1424
500+ ¥ 1387.2864
1000+ ¥ 1341.8016
库存: 80
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15351.12
