JSW2-63DR+

产品分类: 天线
厂牌: MINI-CIRCUITS
产品描述: 50Ω 10MHz~6GHz UFQFN-12(EP) 贴片安装
供应商型号: JSW2-63DR+
供应商: 云汉优选
标准整包数: 1

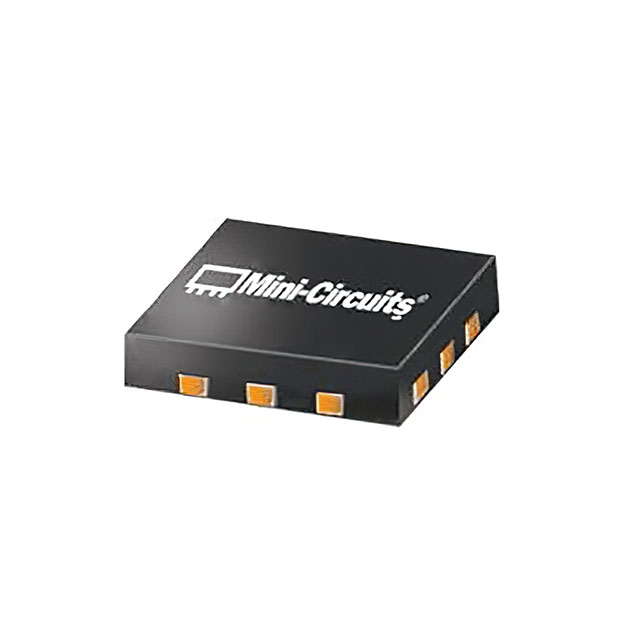

MINI-CIRCUITS 天线 JSW2-63DR+

JSW2-63DR+概述

    SPDT RF Switch JSW2-63DR+ 技术手册解析

    产品简介


    JSW2-63DR+ 是一款高功率反射式单刀双掷(SPDT)射频开关。该产品通过硅上绝缘体(SOI)工艺制造,提供了非常高的输入三阶截点(IP3),典型值为55 dBm。该开关还内置了CMOS驱动器和负电压发生器,封装在一个小巧的2x2mm的外壳内,非常适合广泛频带的应用且能适应狭小的空间。

    技术参数


    技术规格和性能参数
    - 频率范围:5 MHz 至 6000 MHz
    - 插入损耗(ON状态):在不同频率段下,插入损耗为0.33至0.80 dB。
    - 隔离度(Common端口与RF1/RF2端口之间):在不同频率段下,隔离度为18至46 dB。
    - 隔离度(RF1与RF2端口之间):在不同频率段下,隔离度为18至46 dB。
    - 反射损耗(ON状态):所有端口在不同频率段下的反射损耗为14至25 dB。
    - 输入IP3(VDD=3V):在不同频率段下,输入IP3为56至62 dBm。
    - 输入压缩(0.1 dB):在5至6000 MHz范围内,典型值为35 dBm。
    电气规格
    - 电源电压(VDD):2.3 V 至 4.8 V
    - 工作电流:37 µA 典型值
    - 关断模式电流:7 µA
    开关规格
    - 上升/下降时间(10%到90%):上升时间为0.5 µs,下降时间为0.7 µs
    - 切换时间:控制信号从50%切换至RF信号的90%或10%所需时间为1.9 µs(开启时间),1.1 µs(关闭时间)
    - 视频串扰(控制信号从0至1.65 V,频率=10 KHz):3.0 mVp-p

    产品特点和优势


    特点
    - 宽带操作:工作频率范围广,适合从VHF到6 GHz的应用。
    - 高IP3:典型值为55 dBm,这几乎可以忽略交调失真,满足数字通信信号的需求。
    - 低损耗:在1 GHz时,典型插入损耗仅为0.33 dB。
    - 高功率能力:典型最大功率为3 W,使单个开关可用于多种应用。
    - 内置负电压发生器:可在单一正供电电压下运行,无需直流阻隔电容,除非外部直流存在。
    - 内置CMOS驱动器:无需外部驱动,节省PCB空间和成本。
    - 微型MCLP封装:2 x 2 mm,12引脚设计,提供低电感,可重复的转换和优异的热接触。

    应用案例和使用建议


    典型应用
    - 有线电视系统(CATV)
    - 卫星通信系统(SATCOM)
    - 自动测试站
    使用建议
    - 确保电源电压稳定在2.3 V至4.8 V之间,以确保最佳性能。
    - 在高频应用中,注意散热管理,避免温度过高导致性能下降。
    - 考虑到该开关是反射式的,在某些应用中可能需要额外的电路来处理反射信号。

    兼容性和支持


    - 该产品与其他微型电子元器件兼容,可广泛应用于各种系统中。
    - 厂商提供标准有限保修和支持服务。具体详情可在Mini-Circuits官网查询。

    常见问题与解决方案


    - 问题:插损不达标?
    - 解决方法:检查电源电压是否符合要求,确认接线无误,使用合适的测试仪器进行重新测试。
    - 问题:隔离度低?
    - 解决方法:确认接线无误,排除外界干扰因素,尝试调整频率范围内的测试条件。
    - 问题:视频串扰过大?
    - 解决方法:检查接线是否有噪声干扰,优化接地情况,使用屏蔽良好的电缆和连接器。

    总结和推荐



    总结


    JSW2-63DR+是一款高性能的反射式SPDT射频开关,具有宽带操作、高IP3、低插入损耗及高功率处理能力等显著特点。该产品广泛适用于有线电视、卫星通信及自动测试等领域。
    推荐
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐JSW2-63DR+在需要高可靠性、高精度射频信号切换的系统中使用。

JSW2-63DR+参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 10MHz~6GHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
通用封装 UFQFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JSW2-63DR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JSW2-63DR+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 天线 MINI-CIRCUITS JSW2-63DR+ JSW2-63DR+数据手册

JSW2-63DR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
