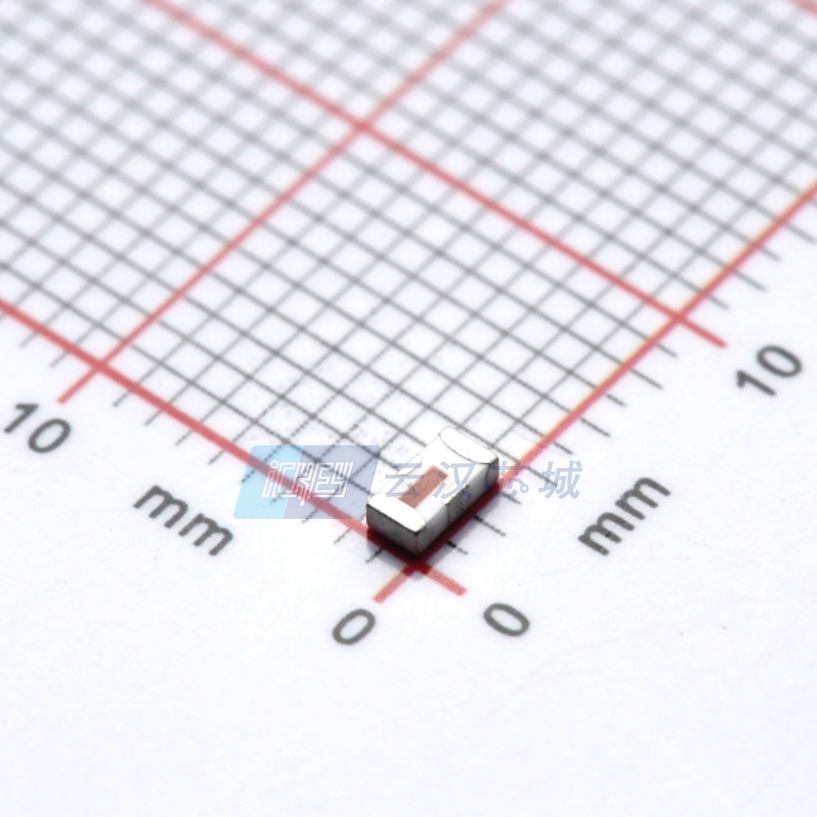

LFCN-3800+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 1.5dB 50Ω 3.8GHz 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: XPL-LFCN-3800+
供应商: 海外现货
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 LFCN-3800+

LFCN-3800+概述


    产品简介


    LFCN-3800是一款由Mini-Circuits公司设计的低通滤波器,主要用于频率范围在直流(DC)到3900兆赫兹(MHz)的应用场景。它在谐波抑制、甚高频(VHF)和超高频(UHF)发射机/接收机系统中表现出色,广泛应用于实验室测试和其他相关领域。

    技术参数


    LFCN-3800的技术参数如下所示:
    - 频率响应范围:DC至3900 MHz
    - 插入损耗:
    - F1:≤0.06 dB
    - F2:4850 MHz时,≤2.76 dB
    - F3:6000 MHz时,≤33.71 dB
    - F4-F5:5700-8300 MHz,≤30 dB
    - F5-F6:8300-13000 MHz,≤20 dB
    - 电压驻波比(VSWR):
    - F1-F2:DC至3900 MHz,≤1.3:1
    - F3-F6:6000-13000 MHz,≤17:1
    - 工作温度范围:-55°C至100°C
    - 存储温度范围:-55°C至100°C
    - 最大射频输入功率:8 W(在25°C条件下)

    产品特点和优势


    - 出色的功率处理能力:最高可达8 W,确保在高功率应用场景下的稳定运行。
    - 小巧的尺寸:适用于空间受限的设计环境。
    - 七段结构:提供优秀的频率选择性和稳定性。
    - 温度稳定性:即使在极端温度环境下,仍能保持良好的性能。
    - 密封外壳:通过LTCC技术制造,确保产品的长期可靠性。
    - 专利保护:受到美国专利6,943,646的保护,增加了技术的独特性和竞争力。

    应用案例和使用建议


    应用场景:
    - 谐波抑制:通过滤除不需要的谐波频率,提高信号纯度。
    - VHF/UHF通信系统:用于无线电通信设备的前端,提高信号质量。
    - 实验室测试:为各种高频测试提供可靠的数据支持。
    使用建议:
    - 在需要隔离直流的情况下,建议使用耦合电容来避免直流泄露。如果需要直流通过,则可以选用带有“D”后缀版本的产品,提供大于100 MΩ的接地隔离。
    - 设计时要确保RF输入和输出的连接正确,避免信号路径错误导致的性能下降。

    兼容性和支持


    LFCN-3800与其他Mini-Circuits公司产品具有良好的兼容性,便于集成和扩展。制造商提供了标准的有限保修条款和技术支持,以确保用户的权益。用户可以通过访问官方网站了解详细的支持信息。

    常见问题与解决方案


    - 问题一:如何避免直流泄露?
    - 解决方案:建议在设计电路时加入耦合电容,或选择带有“D”后缀版本的产品。

    - 问题二:如何优化VSWR?
    - 解决方案:检查并确保RF输入和输出连接正确无误,遵循推荐的PCB布局设计。

    总结和推荐


    总体来看,LFCN-3800是一款高性能、多功能且可靠稳定的低通滤波器。它的卓越功率处理能力和优异的频率选择性使其成为许多高频应用的理想选择。对于追求高性能和稳定性需求的应用场景,我们强烈推荐使用LFCN-3800。

LFCN-3800+参数

参数
带宽 -
滤波器阶数 -
插入损耗 1.5dB
中心频率 3.8GHz
阻抗 50Ω
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
