首页  >  产品百科  >  HFCV-145+

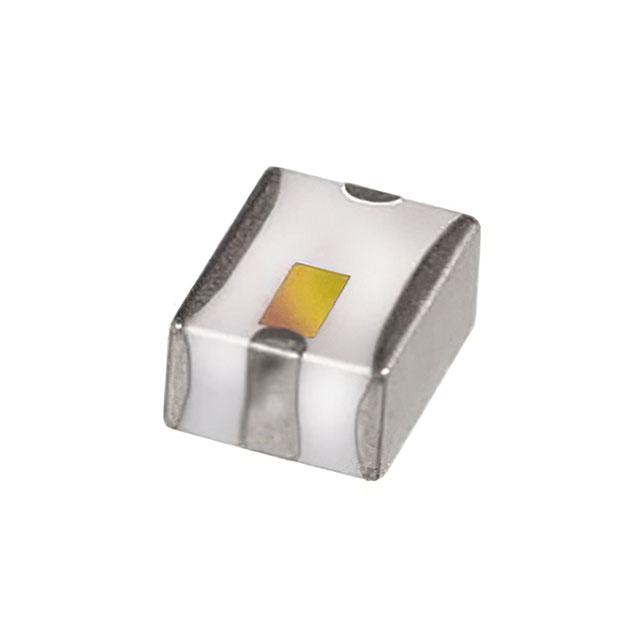

HFCV-145+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 3dB 50Ω 145MHz 1210 贴片安装 3.2mm*2.49mm*1.5mm
供应商型号: HFCV-145+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 HFCV-145+

HFCV-145+概述

    高性能高通滤波器HFCV-145+技术手册

    1. 产品简介


    HFCV-145+ 是一款基于低温共烧陶瓷(LTCC)技术的高通滤波器。这款滤波器专门设计用于扩展现有HFCN系列的低频截止范围,将最低频率降至145MHz。它的独特之处在于小型化设计(3.2mm x 2.5mm),高功率处理能力(8W)以及优秀的抑制度(典型值20dB)。其广泛应用包括通信系统中的谐波抑制和直流阻断,传输和接收端设备以及实验室用途。

    2. 技术参数


    - 插入损耗:最大1.5dB(155-1050MHz)
    - 回波损耗:典型值15dB(155-1050MHz)
    - 阻带抑制:最小15dB(115MHz),典型20dB(80MHz)
    - 工作温度范围:-55°C 至 100°C
    - 存储温度范围:-55°C 至 100°C
    - RF功率输入:最大8.5W(25°C时)
    - 阻抗:50Ω(140至1150MHz)

    3. 产品特点和优势


    - 小型化设计:采用EIA 1210封装,尺寸仅为3.2mm x 2.5mm,适合小型化设计。
    - 高功率处理能力:能够承受高达8.5W的连续波信号,适用于需要较高功率的应用。
    - 良好的温度稳定性:在-55°C到100°C的工作温度范围内,插入损耗变化小于0.2dB。
    - 出色的抑制度:典型值为20dB(80MHz),适用于多种上变频应用。
    - 优异的可靠性:采用密封陶瓷结构,提供出色的长期稳定性和耐久性。

    4. 应用案例和使用建议


    应用案例:HFCV-145+广泛应用于通信系统中,例如在移动通信基站中作为谐波抑制器,或者在无线通信设备中作为直流阻断器。它也适用于雷达系统中的信号处理。
    使用建议:
    - 在设计电路板布局时,应确保滤波器与射频线的距离适中,避免引入不必要的寄生效应。
    - 考虑环境温度的影响,特别是在高温环境中,需要适当降额以保证设备正常运行。
    - 对于长时间高功率工作的情况,可以考虑增加散热措施以延长设备寿命。

    5. 兼容性和支持


    HFCV-145+与常见的射频接口标准兼容,可轻松集成到现有的通信系统中。Mini-Circuits公司提供标准有限保修和条款条件,确保产品质量。更多信息请访问公司网站:[www.minicircuits.com/MCLStore/terms.jsp](http://www.minicircuits.com/MCLStore/terms.jsp)。

    6. 常见问题与解决方案


    - 问题:滤波器在高温环境下工作时性能下降。
    - 解决办法:可以在电路中增加散热片,或者选择工作温度范围更广的产品型号。

    - 问题:安装过程中出现焊点问题。
    - 解决办法:使用回流焊工艺进行焊接,确保焊接质量。

    7. 总结和推荐


    总结:HFCV-145+ 高通滤波器以其小型化设计、高功率处理能力和优秀的温度稳定性,在高频通信系统中具有显著的优势。其出色的抑制度使其适用于多种应用场合,如通信系统的谐波抑制和直流阻断。
    推荐:鉴于其高性能和广泛的适用性,强烈推荐在高频通信设备和系统中使用HFCV-145+。对于需要可靠且高效滤波解决方案的设计者来说,这是一款值得信赖的选择。

HFCV-145+参数

参数
带宽 -
滤波器阶数 -
插入损耗 3dB
中心频率 145MHz
阻抗 50Ω
长*宽*高 3.2mm*2.49mm*1.5mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HFCV-145+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

HFCV-145+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS HFCV-145+ HFCV-145+数据手册

HFCV-145+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 38.502
100+ ¥ 36.2204
500+ ¥ 34.7944
1000+ ¥ 33.6536
库存: 1423
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 385.02
