首页  >  产品百科  >  JSW2-33DR-75+

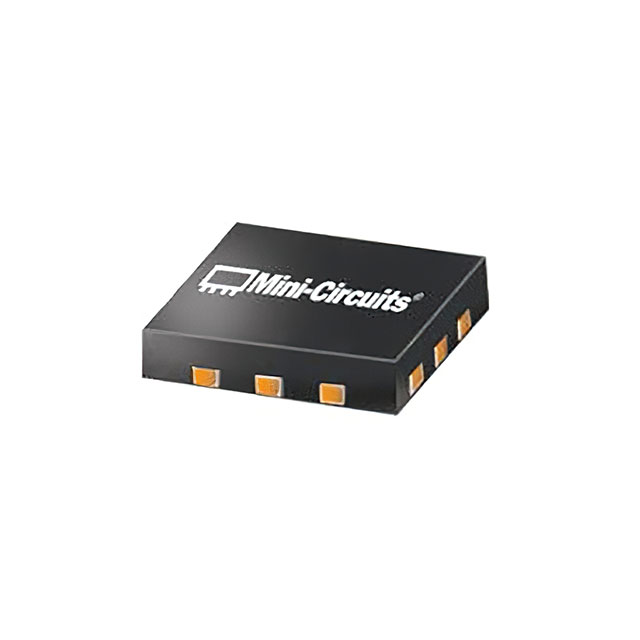

JSW2-33DR-75+

产品分类: 天线
厂牌: MINI-CIRCUITS
产品描述: 75Ω 5MHz~3GHz CASE MT-1818 贴片安装
供应商型号: 139-JSW2-33DR-75
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 天线 JSW2-33DR-75+

JSW2-33DR-75+概述

    # JSW2-33DR-75+ 高功率 SPDT RF 开关技术手册

    1. 产品简介


    产品类型
    JSW2-33DR-75+ 是一款高功率反射型单刀双掷(SPDT)射频开关,专为高频应用设计,提供卓越的性能和可靠性。
    主要功能
    - 反射短路输出端口(OFF 状态下)
    - 支持 5-3000 MHz 的宽频带操作
    - 内置 CMOS 驱动器和负电压发生器
    - 集成度高,封装小巧,适合空间受限的应用场景
    应用领域
    - CATV 系统
    - 卫星通信(SATCOM)
    - 自动化测试站
    - 数字通信信号处理

    2. 技术参数


    以下是 JSW2-33DR-75+ 的关键电气特性和技术规格:
    | 参数 | 条件(MHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 5 3000 | MHz |
    | 插入损耗(ON 状态) | 5 至 1000 | 0.38 | 0.48 dB |
    | 隔离度(Common 到 RF1/RF2) | 5 至 1000 | 40 | 42 dB |
    | 隔离度(RF1 到 RF2) | 5 至 1000 | 40 | 45 dB |
    | 输入三阶截距点(IIP3) | VDD=3V | 56 dBm |
    | 输入压缩点(0.1 dB) | 5 至 3000 | 35.0 dBm |
    其他电气参数包括:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 最大供电电压:5.0V

    3. 产品特点和优势


    独特功能
    - 宽频带操作:支持 5-3000 MHz 范围内的高频信号传输,适用于多种通信标准。
    - 高隔离度:典型值为 42 dB,有效减少信号干扰。
    - 低插入损耗:在 1 GHz 下仅为 0.38 dB,确保高效的信号传输。
    - 高输入功率:最大功率为 3W,满足高功率应用需求。
    - 内置驱动器和负电压生成器:无需外部组件即可正常运行,节省设计成本。
    市场竞争力
    - 小巧封装:仅 2 mm × 2 mm,适合紧凑型设计。
    - 高可靠性:符合 RoHS 标准,环保且耐用。
    - 易于集成:无需额外的外部电路,简化设计流程。

    4. 应用案例和使用建议


    应用案例
    - CATV 系统:用于信号路由切换,提高网络效率。
    - 卫星通信系统:在高频率环境下稳定运行,确保数据传输质量。
    - 自动化测试站:作为测试设备的一部分,快速切换信号路径。
    使用建议
    - 在高功率应用中,确保输入信号不超过绝对最大额定值以避免损坏。
    - 为获得最佳性能,建议将该开关与其他高精度元件配合使用。

    5. 兼容性和支持


    兼容性
    JSW2-33DR-75+ 与主流测试设备兼容,如 Agilent 和 R&S 的仪器。此外,它还可与其他 75Ω 的射频组件无缝协作。
    厂商支持
    Mini-Circuits 提供全面的技术支持和有限保修服务,可通过官网获取详细信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗高于预期 | 检查 PCB 设计是否符合建议布局。 |
    | 隔离度低于预期 | 确认供电电压是否符合要求。 |
    | 开关无法正常工作 | 检查控制信号电压是否正确设置。 |

    7. 总结和推荐


    综合评估
    JSW2-33DR-75+ 是一款高性能的 SPDT 射频开关,具有宽频带、高隔离度和低插入损耗等特点,非常适合需要高效信号切换的应用场合。
    推荐结论
    我们强烈推荐此产品给需要高性能射频开关的工程师和设计师。其卓越的功能和可靠性使其成为同类产品中的佼佼者。如果您正在寻找一款兼顾效率与成本效益的解决方案,JSW2-33DR-75+ 是一个理想的选择。

JSW2-33DR-75+参数

参数
带宽 5MHz~3GHz
阻抗 75Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
通用封装 CASE MT-1818
安装方式 贴片安装
包装方式 卷带包装

JSW2-33DR-75+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JSW2-33DR-75+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 天线 MINI-CIRCUITS JSW2-33DR-75+ JSW2-33DR-75+数据手册

JSW2-33DR-75+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.869 ¥ 117.1931
50+ $ 6.4692 ¥ 54.6647
100+ $ 2.3868 ¥ 20.1685
200+ $ 1.8684 ¥ 15.788
500+ $ 1.5552 ¥ 13.1414
1000+ $ 1.3965 ¥ 11.8004
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.19
直接购买
加入购物车
