EP2W1+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 1.7 9.5GHz 4.5dB 50Ω 500MHz QFN 贴片安装 5mm*5mm*1mm
供应商型号: EP2W1+
供应商: 云汉优选
标准整包数: 1

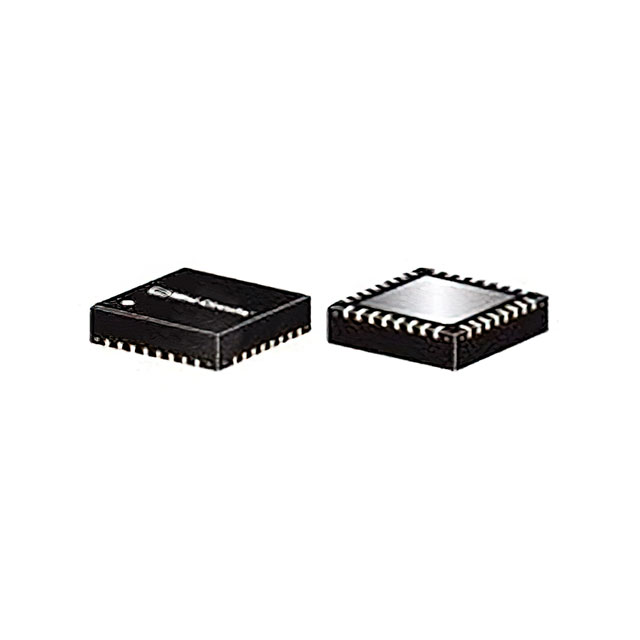

MINI-CIRCUITS RF功分器/合路器 EP2W1+

EP2W1+概述


    产品简介


    EP2W1+是一款宽频带微波集成电路(MMIC)表面贴装式2路0°功率分配器/组合器。 这款器件设计用于0.5至9.5 GHz的宽带操作,能够支持多个应用领域,包括蜂窝通信系统(如LTE、WiMax和WiFi)、仪器仪表以及其他多种无线通信系统。EP2W1+具有高插入损耗低、良好的隔离度、极小的相位和幅度不平衡度等特点,适用于需要高性能和稳定性的场合。

    技术参数


    | 参数 | 频率范围(GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作频率 | 0.5 | - | 9.5 | - | GHz |
    | 插入损耗 | - | 1.0 | 1.8 | 4.5 | dB |
    | 隔离度 | - | 6.3 | 19.8 | - | dB |
    | 相位不平衡度 | - | 0.5 | 6.0 | - | 度 |
    | 幅度不平衡度 | - | 0.1 | 0.5 | - | dB |
    | 端口反射系数(S1) | - | 1.6 | - | - | :1 |
    | 端口反射系数(S2) | - | 1.3 | - | - | :1 |
    | 功率输入(分路器)| - | 2.5 | - | - | W |

    产品特点和优势


    EP2W1+的主要优势在于其宽广的工作频率范围(0.5到9.5 GHz),可以适应各种不同的无线通信标准和要求。 它还具备优秀的热性能和低功耗特性,可以在非常紧凑的5x5 mm封装中处理高达2.5 W的功率。此外,该器件通过GaAs IPD技术制造,具有出色的静电放电保护和高重复性,使其成为苛刻环境下理想的选择。

    应用案例和使用建议


    EP2W1+非常适合应用于WIMAX、ISM、雷达、WLAN、卫星通信和LTE等领域。 在实际应用中,为了确保最佳性能,建议在高频段应用时采用适当的电路布局以减少寄生效应。对于高功率应用,可能需要额外的散热措施以避免温度过高导致器件损坏。

    兼容性和支持


    EP2W1+与常见的射频和微波系统完全兼容。 Mini-Circuits公司提供全面的技术支持和保修服务,具体条款可访问其官方网站查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频段下的插入损耗较高 | 优化PCB布局和走线长度以减少寄生效应 |
    | 温度过高 | 使用更大面积的散热片或散热器 |
    | 相位不平衡度超过要求 | 检查并重新调整各部分连接,确保匹配性 |

    总结和推荐


    综上所述,EP2W1+凭借其宽广的工作频率范围、出色的电气性能和可靠的设计,成为一款理想的宽带功率分配器/组合器。 无论是在蜂窝网络还是其他无线通信系统中,它都能发挥出卓越的表现。鉴于其优异的性能和广泛的应用前景,强烈推荐使用EP2W1+。

EP2W1+参数

参数
最大电压驻波比 1.7
输出阻抗 50Ω
最大插入损耗 4.5dB
最大工作频率 9.5GHz
最小工作频率 500MHz
长*宽*高 5mm*5mm*1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EP2W1+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

EP2W1+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS EP2W1+ EP2W1+数据手册

EP2W1+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 167.67
100+ ¥ 157.734
500+ ¥ 151.524
1000+ ¥ 146.556
库存: 1300
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1676.7
直接购买
加入购物车
