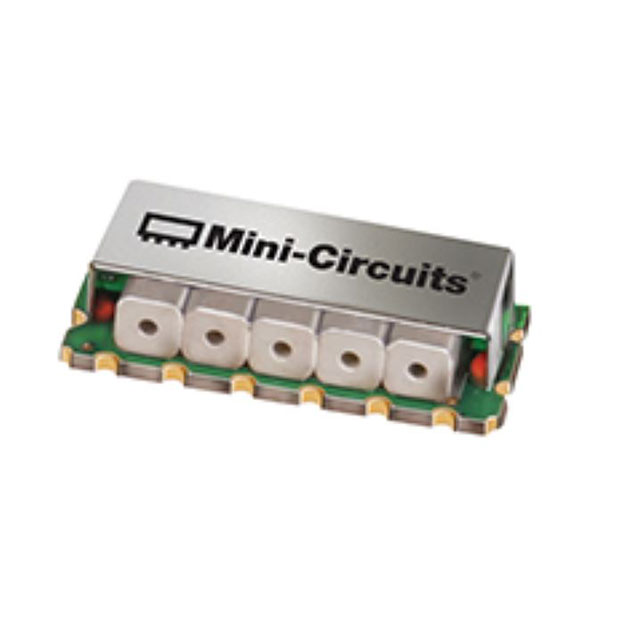

CBP-1490A+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 4.5dB 50Ω 1.49GHz 贴片安装 26.24mm(长度)*5.72mm(高度)
供应商型号: 139-CBP-1490A+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 CBP-1490A+

CBP-1490A+概述

    高性能陶瓷带通滤波器:CBP-1490A+ 技术解析

    产品简介


    CBP-1490A+ 是一款基于陶瓷谐振器的带通滤波器,采用表面贴装(SMT)技术并封装于屏蔽罩内。该产品专为高性能射频信号处理而设计,特别适用于航空航天、测试测量及数字音频广播等领域。它提供卓越的选择性和高功率处理能力,具备紧凑的尺寸和优异的环境适应性,是一款高度可靠且广泛适用的射频元件。

    技术参数


    以下为 CBP-1490A+ 的关键电气和技术规格:
    - 中心频率: 1490 MHz
    - 插入损耗: 3.0 至 4.5 dB(1465–1515 MHz 带宽)
    - 驻波比(VSWR): 典型值 ≤ 1.3(1465–1515 MHz 带宽)
    - 下阻带抑制: ≥ 20 dB(DC–1430 MHz)
    - 上阻带抑制: ≥ 20 dB(1550–3300 MHz)
    - 最大射频输入功率: 4 W
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -55°C 至 100°C
    - 兼容性: RoHS 合规,符合无铅焊接标准

    产品特点和优势


    CBP-1490A+ 的核心优势在于其尖端的设计和卓越的性能表现:
    - 高选择性: 利用高 Q 因子陶瓷谐振器实现对带外干扰的锐利抑制。
    - 低驻波比: 确保信号传输过程中减少反射损耗,易于集成到复杂射频链路中。
    - 坚固耐用: 通过广泛的热、机械和环境测试,能够承受极端条件下的长期使用。
    - 小型化设计: 采用微型屏蔽封装,适合空间受限的应用场景。

    应用案例和使用建议


    该滤波器广泛应用于多个领域,例如:
    - 航空航天: 针对卫星通信系统中的窄带信号提取需求。
    - 测试测量: 在射频信号分析仪中用于精确的频率选择。
    - 数字音频广播: 保证信号传输过程中不受噪声干扰。
    在实际部署中,为确保最佳性能,建议:
    - 确保 PCB 设计严格按照推荐的布局(如 PL-331 建议方案),以避免寄生效应。
    - 严格控制焊接温度和时间,防止永久性损坏。
    - 在恶劣环境中,额外防护措施可能需要加入以增强滤波器的长期稳定性。

    兼容性和支持


    CBP-1490A+ 支持所有符合行业标准的 SMT 工艺流程,并且完全符合 RoHS 指令。Mini-Circuits 提供详尽的技术文档和优质售后服务,包括有限质保条款,详细说明请访问官方网站查询。

    常见问题与解决方案


    以下是使用过程中常见的问题及其应对策略:
    1. 问题: 插入损耗偏大
    原因: PCB 接地层未完全覆盖。
    解决方法: 检查并确认所有接地引脚均已正确连接,并遵循推荐的 PCB 布局。
    2. 问题: 驻波比异常
    原因: 输入输出端口阻抗失配。
    解决方法: 使用网络分析仪重新校准输入输出端口。
    3. 问题: 射频功率输入超出限制
    原因: 操作时未遵循最大额定值。
    解决方法: 严格按照技术手册中规定的参数进行操作,避免过载。

    总结和推荐


    综上所述,CBP-1490A+ 是一款具有高性能、高可靠性的带通滤波器,特别适合需要严格频率选择和信号处理的高端应用。其紧凑设计和优越的环境适应性使其在市场上具备极强的竞争优势。强烈推荐在对射频信号质量要求严苛的项目中使用 CBP-1490A+,以实现稳定可靠的操作体验。
    联系 Mini-Circuits 官方网站获取更多支持和服务信息,为您的设计提供更多可能性!

CBP-1490A+参数

参数
插入损耗 4.5dB
中心频率 1.49GHz
阻抗 50Ω
带宽 -
滤波器阶数 -
长*宽*高 26.24mm(长度)*5.72mm(高度)
安装方式 贴片安装

CBP-1490A+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

CBP-1490A+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS CBP-1490A+ CBP-1490A+数据手册

CBP-1490A+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 106.4772 ¥ 899.7323
10+ $ 101.5524 ¥ 858.1178
25+ $ 97.146 ¥ 820.8837
50+ $ 95.55 ¥ 807.3975
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 899.73
