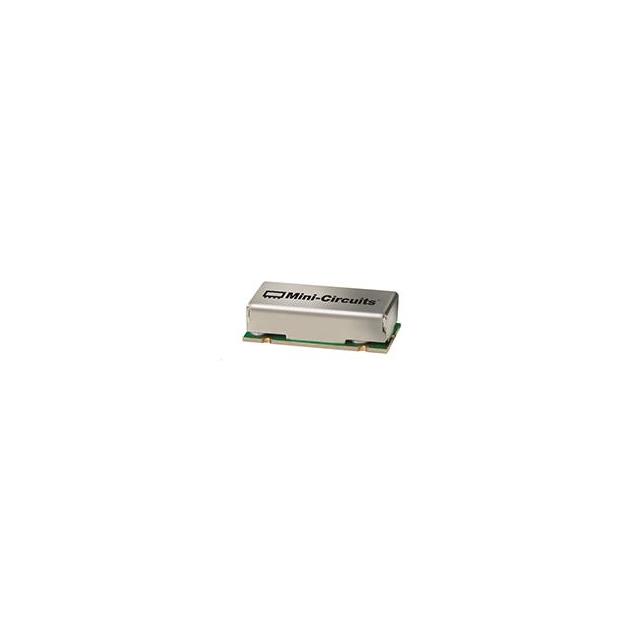

LPF-B0R3+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: SURFACE MOUNT LOW PASS FILTER
供应商型号: 139-LPF-B0R3+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 LPF-B0R3+

LPF-B0R3+概述

    # 电子元器件技术手册解析:LPF-B0R3+低通滤波器

    一、产品简介


    基本信息
    LPF-B0R3+是一款高性能低通滤波器(Low Pass Filter),专为射频(RF)和微波应用设计。它广泛应用于CDMA、蜂窝基础设施、无线通信系统以及接收机和发射机电路中。其核心特点包括高阻断能力、良好的电压驻波比(VSWR)、紧凑型屏蔽外壳和可清洗设计,特别适用于高可靠性需求的应用场景。
    主要功能与应用领域
    - 主要功能:过滤掉高于特定频率范围的信号,保留低于该频率的低频信号。
    - 应用领域:无线通信、蜂窝网络、雷达系统、测试仪器、卫星通信等。

    二、技术参数


    以下是LPF-B0R3+的关键技术规格:
    | 参数类别 | 规格描述 |

    | 工作温度范围 | 操作温度:-40°C至85°C;存储温度:-55°C至100°C |
    | 最大输入功率 | 射频输入功率:0.25W最大 |
    | 电气特性 | - 截止频率:0.46MHz至0.56MHz
    - 阻带衰减:>20dB@0.61MHz;>40dB@1000MHz
    - 通带插入损耗:<1.5dB
    - 带外抑制:>40dB@1GHz |
    | 电压驻波比(VSWR) | 通带内:1.1:1典型值 |
    | 回波损耗 | >15dB(大部分频率范围内) |
    | 群延迟 | <200ns(通常在通带内) |

    三、产品特点和优势


    独特功能
    1. 高阻断能力:LPF-B0R3+具有优异的通带与阻带隔离性能,在0.61MHz以上表现出色的衰减能力,特别适合高频段信号过滤。
    2. 良好VSWR特性:通带内的电压驻波比维持在1.1:1左右,确保信号传输效率。
    3. 屏蔽外壳设计:采用屏蔽外壳减少外部干扰,提高信噪比。
    4. 易清洗特性:支持水洗处理,便于制造工艺中的清洁操作。
    市场竞争力
    LPF-B0R3+凭借上述技术参数和特点,适用于对信号完整性要求较高的无线通信及雷达系统。其在高频段的高阻断能力和良好的电气性能,使其在市场上具备较强的竞争力。

    四、应用案例和使用建议


    应用案例
    LPF-B0R3+常用于以下场景:
    - 在CDMA基站中,用于分离高频噪声并保留有用信号。
    - 无线通信设备中,作为射频前端模块的一部分,保护后端电路免受高频干扰。
    - 在高速数据传输系统中,减少高频杂散信号的干扰。
    使用建议
    1. 合理布局:根据手册中的推荐PCB布局(如PL-247设计),优化RF路径以降低寄生效应。
    2. 热管理:注意环境温度的变化,避免超出规定的最大工作温度范围。
    3. 信号完整性测试:结合测试设备验证实际插入损耗和回波损耗,确保设计符合预期。

    五、兼容性和支持


    兼容性
    LPF-B0R3+采用表面贴装(Surface Mount)封装方式,尺寸紧凑,易于集成到现有的PCB设计中。此外,其标准化接口(如PIN 1、PIN 2和接地引脚配置)能够与大多数主流RF模块兼容。
    支持服务
    Mini-Circuits提供标准有限保修服务,并附带详细的技术文档。用户可通过访问官网获取更多关于条款和服务的信息(https://www.minicircuits.com/MCLStore/terms.jsp)。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量和PCB布局是否符合建议设计 |
    | 回波损耗不符合要求 | 确认连接器插头是否正确安装且匹配 |
    | 温度超出工作范围导致异常 | 确保工作环境温度控制在规定范围内,必要时增加散热措施 |

    七、总结和推荐


    综合评估
    LPF-B0R3+是一款优秀的低通滤波器,具备高阻断能力、良好的电气性能和易用性,非常适合高可靠性要求的无线通信、雷达和测试测量设备领域。其卓越的设计和稳定的性能使其在市场上占据重要地位。
    推荐结论
    我们强烈推荐LPF-B0R3+用于需要高效低频信号过滤的应用场景。无论是设计初期的原型开发还是批量生产阶段,该产品都能为用户提供可靠的支持和技术保障。

    通过本文档的全面分析,我们可以清楚看到LPF-B0R3+的强大功能及其在现代电子设备中的广泛应用潜力。如果您正在寻找一款高性价比、高性能的低通滤波器,LPF-B0R3+无疑是您的理想选择。

LPF-B0R3+参数

参数
滤波器阶数 -
插入损耗 -
中心频率 -
阻抗 -
带宽 -

LPF-B0R3+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LPF-B0R3+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS LPF-B0R3+ LPF-B0R3+数据手册

LPF-B0R3+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.33 ¥ 139.3684
10+ $ 14.3424 ¥ 122.4052
25+ $ 13.8564 ¥ 118.2575
50+ $ 13.2084 ¥ 112.7271
100+ $ 12.3768 ¥ 105.6298
200+ $ 11.0775 ¥ 94.5409
库存: 163
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 139.36
