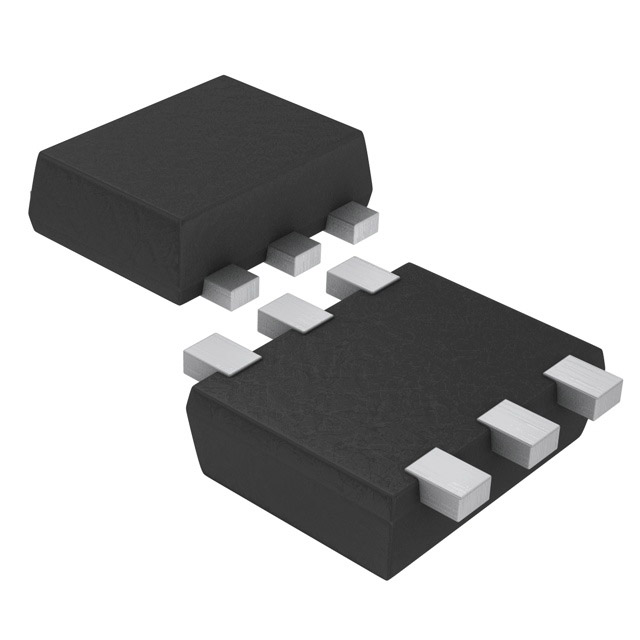

ADE-25MH+

产品分类: RF混频器
厂牌: MINI-CIRCUITS
产品描述: 47dB 18dBm MMDS,ISM,PCS 5MHz 2.5GHz 9.8dB SMD-6P 贴片安装 7.87mm(长度)*5.58mm(宽度)
供应商型号: ADE-25MH+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF混频器 ADE-25MH+

ADE-25MH+概述

    高质量文章:频率混合器技术手册解析

    1. 产品简介


    本文介绍的是Mini-Circuits公司的ADE-25MH+ 频率混合器(频率范围为5到2500 MHz),是一款专为通信应用设计的高性能表面贴装器件。这款混合器适用于多种领域,包括个人通信服务(PCS)、多路微波分配系统(MMDS)、工业科学医疗(ISM)频段以及各类仪器仪表中。其主要功能是将输入信号转换到不同的频率,广泛应用于无线通信系统的前端电路中。

    2. 技术参数


    - 频率范围:5至2500 MHz
    - LO功率:+13 dBm
    - 1 dB压缩点:+9 dBm(典型值)
    - 转换损耗:6.9 dB(典型值)
    - LO-RF隔离度:34 dB(典型值)
    - LO-IF隔离度:32 dB(典型值)
    - IP3(三阶交调失真):在中心频带内为+34 dBm
    - 操作温度:-40°C 至 85°C
    - 存储温度:-55°C 至 100°C
    - RF功率:200 mW
    - IF电流:40 mA
    - 外形尺寸:0.272英寸 × 0.310英寸(具体尺寸见图)

    3. 产品特点和优势


    ADE-25MH+ 频率混合器具有低噪声系数和出色的隔离度,保证了信号的纯净度。其低轮廓封装及可水洗的特点使其易于集成到各种复杂系统中,特别适合需要高密度组装的应用场合。此外,其美国专利保护(6,133,525)确保了产品的独创性和知识产权安全。

    4. 应用案例和使用建议


    这款混合器广泛应用于PCS和MMDS系统中,用于频率转换以适应不同频段的需求。在设计阶段,建议用户根据具体应用选择合适的布局和匹配网络,确保最佳性能。例如,在高功率应用中,可以采用低通滤波器来减少干扰,提高信噪比。而在需要高隔离度的应用场合,则需注意优化隔离电路的设计。

    5. 兼容性和支持


    ADE-25MH+ 频率混合器支持标准的Tape & Reel包装,方便批量生产和自动化装配。Mini-Circuits公司提供全面的技术支持,包括详细的应用指南和客户咨询服务,确保用户能够充分利用该产品的全部性能。

    6. 常见问题与解决方案


    - 问题一:如何选择合适的LO功率?
    - 解决方案:依据应用要求选择合适的LO功率,通常情况下+13 dBm的LO功率适用于大多数应用场景。

    - 问题二:在高频应用中,如何改善隔离度?
    - 解决方案:增加额外的隔离元件或调整电路布局,以增强信号的隔离效果。

    - 问题三:如何处理过高的转换损耗?
    - 解决方案:检查输入信号的幅度和频率,确保其符合规定的输入条件。必要时可考虑采用更高增益的放大器来提升输入信号水平。

    7. 总结和推荐


    综上所述,ADE-25MH+ 频率混合器凭借其卓越的性能和可靠性,在多种通信应用中表现出色。其低噪声系数、优异的隔离度以及良好的散热能力,使其成为高端无线通信设备的理想选择。我们强烈推荐此款混合器给寻求高性能和稳定性的工程师和技术人员。
    希望上述内容能帮助您深入了解ADE-25MH+ 频率混合器的特性和应用。如需进一步的技术咨询或支持,请访问Mini-Circuits官方网站获取更多信息。

ADE-25MH+参数

参数
最大转换损耗 9.8dB
射频类型 MMDS,ISM,PCS
典型功率增益 -
混频器数量 -
典型三阶段输入截止点 18dBm
典型的本振/射频隔离 47dB
最小工作频率 5MHz
典型供电电流 -
辅助属性 -
最大工作频率 2.5GHz
最小工作供电电压 -
典型噪声指数 -
最大工作供电电压 -
长*宽*高 7.87mm(长度)*5.58mm(宽度)
通用封装 SMD-6P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADE-25MH+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ADE-25MH+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF混频器 MINI-CIRCUITS ADE-25MH+ ADE-25MH+数据手册

ADE-25MH+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 54.027
100+ ¥ 50.8254
500+ ¥ 48.8244
1000+ ¥ 47.2236
库存: 802
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 540.27
直接购买
加入购物车
