JPS-2-1W+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 750MHz 50Ω 3MHz CASE BH-292 贴片安装
供应商型号: JPS-2-1W+
供应商: 云汉优选
标准整包数: 1

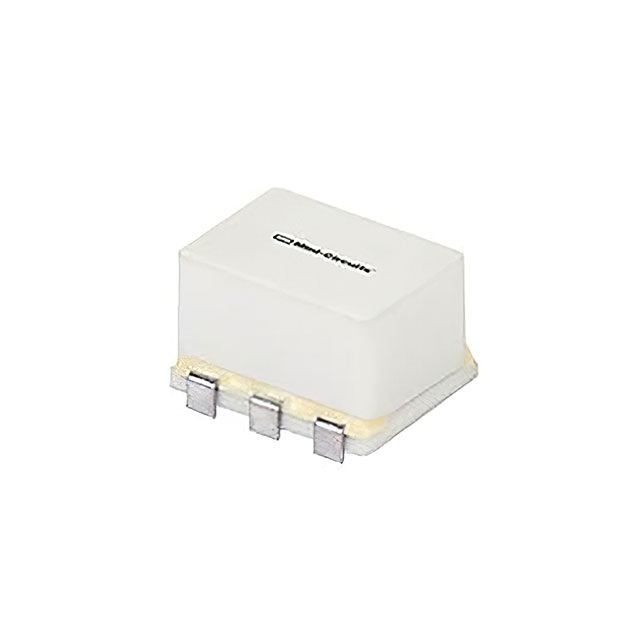

MINI-CIRCUITS RF功分器/合路器 JPS-2-1W+

JPS-2-1W+概述

    JPS-2-1W+ 2-Way 0° Power Splitter/Combiner 技术手册

    1. 产品简介


    JPS-2-1W+ 是一款频率范围为3至750 MHz的表面贴装2路0度功率分配器/合成器。它主要用于射频(RF)和微波应用领域,适用于UHF/VHF通信系统、测试仪器仪表等场景。该产品通过优化设计,实现了低插入损耗、优秀的幅度和相位不平衡度,能够有效提高系统整体性能。

    2. 技术参数


    以下是JPS-2-1W+ 的关键技术和性能参数:
    - 频率范围:3 MHz 至 750 MHz
    - 隔离度:最小36 dB
    - 插入损耗:最大4.0 dB(在3-750 MHz范围内)
    - 相位不平衡度:最大4.0°
    - 幅度不平衡度:最大2.0 dB
    - 电压驻波比 (VSWR):典型值为1.1:1
    - 最大输入功率:1 W(作为分路器时)
    - 内部耗散功率:最大0.125 W
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-55°C 到 +100°C

    3. 产品特点和优势


    - 低插入损耗:典型值为0.4 dB,有助于提升信号传输效率。
    - 优秀的插入损耗平坦度:峰值到峰值的最大插入损耗平坦度为0.2 dB。
    - 优秀的幅度不平衡度:典型值为0.05 dB,保证信号的准确传输。
    - 非常良好的相位不平衡度:典型值为0.1°,确保信号相位的一致性。
    - 卓越的VSWR:所有端口的典型值为1.1:1,减少信号反射。
    - J型引脚:提供出色的焊接性和抗拉强度,确保长期稳定运行。

    4. 应用案例和使用建议


    JPS-2-1W+ 在多种RF和微波应用中表现出色,例如:
    - UHF/VHF通信系统:这类系统的高频率要求和严格的性能指标需要一个高性能的分路器来确保信号质量。
    - 仪器仪表:在需要精确测量的环境中,如实验室测试设备,稳定的分路器是必不可少的。
    使用建议:
    - 确保在安装时遵循手册中提供的布局指南,以获得最佳性能。
    - 在不同的温度条件下,监控关键性能参数(如插入损耗和VSWR),确保系统稳定可靠。
    - 避免过载,确保不超过额定最大输入功率,以防损坏。

    5. 兼容性和支持


    JPS-2-1W+ 支持RoHS标准,符合环保要求。厂商提供了详尽的支持文档和测试数据,以确保用户可以轻松集成并优化系统性能。如有疑问,可访问Mini-Circuits官网获取更多技术支持信息。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的输入功率?
    解答:查看产品手册中的“最大输入功率”参数,不要超过规定的最大值,以防止损坏。
    - 问题2:温度对性能有何影响?
    解答:参考手册中的“温度范围”,确保在规定的工作温度范围内使用,可以通过性能曲线监测不同温度下的表现。
    - 问题3:如何进行正确的安装?
    解答:遵循手册中的“建议布局”部分,确保正确连接各端口并采用适合的焊接工艺。

    7. 总结和推荐


    JPS-2-1W+ 是一款高性能的2路0度功率分配器/合成器,具有低插入损耗、良好的插入损耗平坦度、优秀的幅度和相位不平衡度,以及卓越的电压驻波比。这些特性使其成为多种RF和微波应用的理想选择。鉴于其高可靠性及广泛的适用性,我们强烈推荐将其用于需要精密信号处理的应用场景。

JPS-2-1W+参数

参数
最小工作频率 3MHz
最大电压驻波比 -
输出阻抗 50Ω
最大插入损耗 -
最大工作频率 750MHz
通用封装 CASE BH-292
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JPS-2-1W+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JPS-2-1W+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS JPS-2-1W+ JPS-2-1W+数据手册

JPS-2-1W+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 117.6795
100+ ¥ 110.7059
500+ ¥ 106.3474
1000+ ¥ 102.8606
库存: 424
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1176.79
