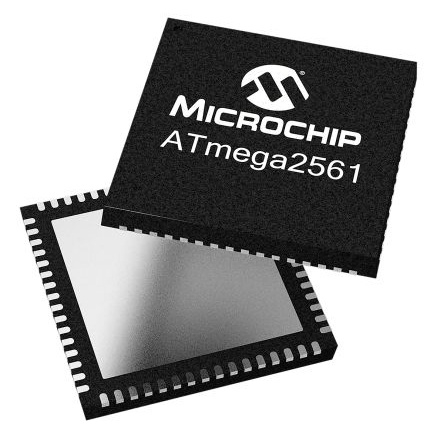

ATMEGA2561-16MU

产品分类: 微控制器(MCU)
产品描述: Microchip ATmega系列单片机, AVR内核, 64针, MLF封装
供应商型号: ATMEGA2561-16MU
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA2561-16MU

ATMEGA2561-16MU概述


    产品简介


    产品类型与功能
    本文档所介绍的产品是Atmel ATmega640/V-1280/V-1281/V-2560/V-2561/V系列的8位微控制器。这些微控制器基于增强型RISC架构设计,具备高执行效率和低功耗的特点,适用于多种嵌入式控制系统。
    主要功能
    该系列微控制器包含以下功能:高容量Flash存储(最高可达256K字节)、内部SRAM(最高可达8K字节)和EEPROM(最高可达4K字节),以及丰富的I/O端口配置(最高可达86个通用输入输出引脚)。此外,还集成了多个定时器/计数器、脉冲宽度调制(PWM)通道、USART串行通信接口、SPI接口、模拟比较器及ADC转换器。
    应用领域
    ATmega系列广泛应用于工业控制、消费电子、家电控制、医疗设备、汽车电子等多个领域。凭借其高度集成和强大的处理能力,这些微控制器为系统设计师提供了极大的灵活性和成本效益。

    技术参数


    - 内存容量:Flash(64K/128K/256K字节),EEPROM(4K字节),SRAM(8K字节)
    - 处理器速度:高达16MIPS(兆指令每秒)@ 16MHz
    - I/O端口:86/54个通用I/O线
    - 供电电压范围:1.8V到5.5V
    - 温度范围:-40°C到85°C(工业级)

    产品特点和优势


    1. 高性能与低功耗结合:该微控制器采用8位RISC架构,能够在一个时钟周期内执行多条指令,提供高达16MIPS的处理速度,同时保持低功耗特性。
    2. 丰富的内置功能:包含定时器、PWM、USART、SPI、I2C等多种通信接口,以及模拟比较器和10位ADC,能够满足复杂的控制需求。
    3. 非易失性存储器:支持多次编程擦除(高达10,000次Flash擦写,100,000次EEPROM擦写),且数据保留期限长(20年@85°C/100年@25°C)。
    4. 多种电源管理模式:支持Idle、ADC噪声减少、Power-save、Power-down、Standby及Extended Standby六种节能模式,可根据实际应用灵活选择。

    应用案例和使用建议


    应用案例
    在消费电子产品如智能家电中,该微控制器可用于实时监控和调节室内温度、湿度等参数。在工业自动化领域,可通过定时器和PWM实现电机的速度控制。
    使用建议
    在使用过程中,建议根据实际应用需求合理选择不同型号(如ATmega640/1280/2560/2561)。对于需要大容量存储的应用,可以选择256K Flash版本;若对I/O端口数量有限制,则选择54引脚版本更为合适。另外,在开发时应注意充分利用各种电源管理功能以降低能耗。

    兼容性和支持


    - 兼容性:支持In-System Programming(ISP),可通过串行接口进行在线编程。该系列微控制器具有广泛的兼容性,能够轻松集成至现有的硬件平台。
    - 软件支持:Atmel提供全面的开发工具支持,包括C编译器、宏汇编器、程序调试模拟器、在线仿真器及评估套件,确保开发者能够高效开发应用程序。

    常见问题与解决方案


    1. 问题:如何初始化并正确配置各定时器?
    解决方案:参考数据手册中的定时器章节,通过设置相关的寄存器来实现定时器的初始化和配置。

    2. 问题:外部设备如何通过SPI接口与该微控制器通信?
    解决方案:确保正确连接SPI接口的各个引脚,并在代码中启用SPI模块,设置合适的传输速率和数据格式。

    3. 问题:如何实现低功耗模式下的快速唤醒?
    解决方案:启用Watchdog Timer并配置合适的超时时间,利用其自动唤醒功能实现快速唤醒。

    总结和推荐


    综合评估
    ATmega640/V-1280/V-1281/V-2560/V-2561/V系列微控制器是一款高度集成的高性能低功耗产品,具备丰富外设和灵活的电源管理模式。其优越的性价比使其成为许多嵌入式应用的理想选择。
    推荐使用
    鉴于该系列微控制器卓越的性能和广泛的适用性,强烈推荐给那些寻求高性能、低成本解决方案的系统设计师。无论是工业控制还是消费电子领域,都能找到适合的型号来满足不同的应用需求。

ATMEGA2561-16MU参数

参数
最大工作供电电压 5.5V
内核数 -
数据转换器 A/D 8x10b
电压-电源(Vcc/Vdd) 4.5V~5.5V
程序存储器类型 FLASH
EEPROM大小 4 x 8
I/O数量 54
接口类型 EBI,EMI,I2C,SPI,UART,USART
RAM大小 8KB
最大时钟频率 16MHz
速度 16MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器大小 256KB
核心处理器 AVR
振荡器类型 内部
数据总线宽度 8bit
最小工作供电电压 4.5V
长*宽*高 9mm*9mm*950μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
