20-101-1196

产品分类: 微控制器(MCU)
厂牌: DIGI INTERNATIONAL
产品描述: 44.2MHz 1MB SRAM 3.15V Ethernet,Serial Rabbit 3000 47mm*69mm*22mm
供应商型号:
供应商:
标准整包数: 0
DIGI INTERNATIONAL 微控制器(MCU) 20-101-1196

20-101-1196概述

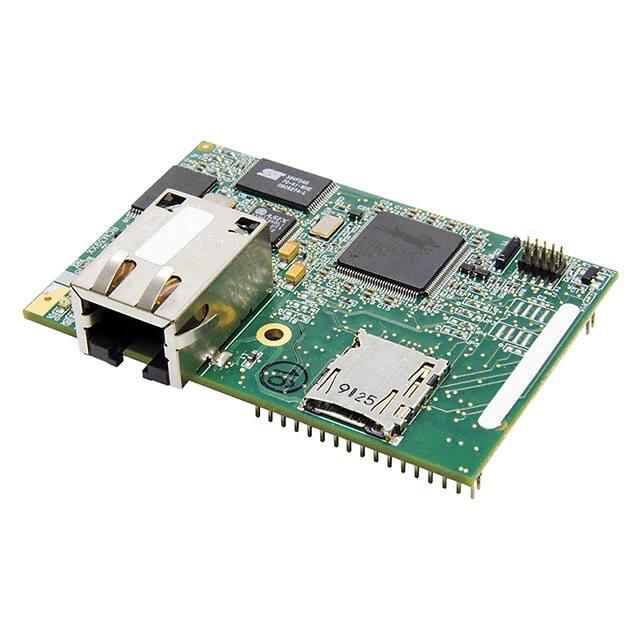

    RabbitCore® RCM3900系列电子元器件产品技术手册

    1. 产品简介


    RabbitCore® RCM3900系列是高性能嵌入式系统的核心模块。它配备了Rabbit 3000微处理器,具有高处理速度和灵活的数据存储能力。该系列模块广泛应用于各种嵌入式系统设计中,特别是在铁路信号系统等对实时性和可靠性要求较高的场合。

    2. 技术参数


    - 微处理器: Rabbit® 3000,频率为44 MHz
    - EMI抑制: 频谱扩展器,降低电磁干扰(辐射发射)
    - 以太网端口: 10/100Base-T,RJ-45接口,配备3个LED指示灯
    - 内存: 512KB程序SRAM + 512KB数据SRAM;512KB闪存;32MB固定NAND闪存 + 128MB至1GB可插拔microSD卡
    - 备用电池连接: 用户可提供备用电池,支持RTC和数据SRAM
    - 一般用途I/O: 52条并行数字I/O线,其中4条配置为输入/输出
    - 串行端口: 五个3.3V、CMOS兼容端口(与I/O共享),最多可配置为异步端口(带有IrDA)、三通道时钟串行(SPI)端口、两通道SDL/HDLC端口及一个专用编程异步端口
    - 实时时钟: 支持
    - 定时器: 十个8位定时器(六个级联,三个保留用于内部外设,一个10位定时器带两个匹配寄存器)
    - 看门狗/监督器: 支持
    - 脉宽调制器: 四个PWM寄存器,带10位自由运行计数器和优先中断
    - 输入捕获: 两通道输入捕获,可用于时间输入信号
    - 正交解码器: 两通道正交解码器,接受外部增量编码器模块的输入
    - 电源: 3.15-3.45 VDC,在44.2 MHz下电流为325 mA,电压为3.3V
    - 工作温度范围: -20°C到+85°C
    - 湿度: 5%到95%,非凝结
    - 板尺寸: 1.850" x 2.725" x 0.86"(47mm x 69mm x 22mm)

    3. 产品特点和优势


    - 高速处理: 44 MHz的Rabbit 3000微处理器确保了高效的数据处理能力。
    - 宽温范围: 工作温度范围从-20°C到+85°C,适用于极端环境条件。
    - 丰富的存储选项: 提供高达1GB的可插拔microSD卡,方便数据存储和传输。
    - 低风险设计: 减少了嵌入式系统开发的风险。
    - 直接软件调试: 支持直接在目标硬件上进行软件调试,加快开发周期。

    4. 应用案例和使用建议


    - 铁路信号系统: 在列车控制系统中使用,可通过高速以太网进行数据传输,利用microSD卡快速存储和读取数据。
    - 嵌入式系统设计: 可配置大量I/O端口和多种串行通信接口,非常适合构建复杂的嵌入式系统。
    - 优化方案: 为了提高系统可靠性,建议在设计时加入适当的冷却措施以应对高温环境。同时,通过合理配置microSD卡来提升数据访问速度。

    5. 兼容性和支持


    - 兼容性: RCM3900系列模块与其他标准以太网和串行通信协议设备高度兼容。
    - 支持: Digi International提供了全面的技术支持和三年保修期,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 模块无法正常启动。
    - 解决方案: 检查电源电压是否稳定,确认所有连接线都正确安装,并尝试更换备用电池。
    - 问题: 数据传输不稳定。
    - 解决方案: 确保使用的是质量良好的microSD卡,并检查网络设置以排除干扰因素。
    - 问题: 无法正常识别串行通信端口。
    - 解决方案: 检查配置是否正确,并尝试重新设置波特率。

    7. 总结和推荐


    RabbitCore® RCM3900系列是一款性能卓越、功能丰富的嵌入式系统核心模块。其强大的处理能力和广泛的I/O端口使其在多种应用场景中表现出色。特别是其稳定的电源管理、宽泛的工作温度范围以及便捷的数据存储方式,使其成为铁路信号系统和其他需要高性能嵌入式计算的理想选择。我们强烈推荐此产品给需要高效能嵌入式解决方案的客户。

20-101-1196参数

参数
速度 44.2MHz
振荡器类型 -
EEPROM大小 -
最小工作供电电压 3.15V
程序存储器类型 SRAM
接口类型 Ethernet,Serial
最大时钟频率 -
RAM大小 1MB
外设 -
核心处理器 Rabbit 3000
内核数 -
程序存储器大小 -
最大工作供电电压 -
电压-电源(Vcc/Vdd) -
数据总线宽度 -
I/O数量 -
数据转换器 -
长*宽*高 47mm*69mm*22mm
零件状态 新设计不推荐
包装方式 托盘

20-101-1196厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

20-101-1196数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 微控制器(MCU) DIGI INTERNATIONAL 20-101-1196 20-101-1196数据手册
