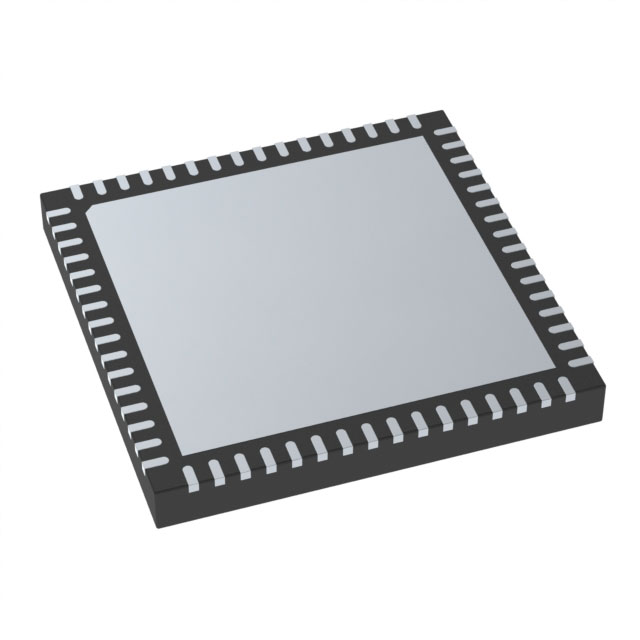

AT32UC3C2512C-Z2ZT

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 50MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 45 1 3V 3.6V,5.5V 66MHz CANbus,Ethernet,I2C,IrDA,LINbus,SPI,UART,USART,USB A/D 11x12b,D/A 2x12b 32bit AVR QFN 贴片安装 9mm(长度)*9mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) AT32UC3C2512C-Z2ZT

AT32UC3C2512C-Z2ZT概述

    AT32UC3C 32位AVR微控制器技术手册

    1. 产品简介


    AT32UC3C是基于AVR32UC RISC处理器的高性能低功耗32位微控制器(MCU),运行频率最高可达50 MHz。这款MCU专为成本敏感型嵌入式应用设计,特别强调低功耗、高代码密度和高性能。它集成了多种先进的功能,包括内存保护单元(MPU)、高性能数据总线系统、内置闪存和高速SRAM、多种通信接口以及调试系统,适用于需要高性能计算能力的应用。

    2. 技术参数


    - 处理器:AVR32UC RISC处理器,单周期执行,支持DSP指令集和浮点运算单元(FPU)。
    - 内存:内部闪存容量包括512 KB、256 KB和128 KB版本;内部SRAM容量为64 KB(512 KB和256 KB闪存)和32 KB(128 KB闪存)。
    - 时钟频率:最高运行频率50 MHz,外部内存接口支持,内部高精度振荡器。
    - 接口:包含多路通信接口,如UART、SPI、TWI、CAN、USB、以太网MAC和I2S控制器等。
    - 其他功能:窗口看门狗定时器、异步定时器、频率计数器、脉宽调制控制器(PWM)、模拟比较器、12位ADC和DAC等。

    3. 产品特点和优势


    - 高性能:每兆赫兹可达到1.49 DMIPS的计算性能,能够实现高达68 DMIPS。
    - 丰富的接口:集成多种通信接口,支持多种协议和标准,适用于各类嵌入式应用。
    - 安全性:支持闪存锁定和用户定义配置区域,提供安全访问和保护机制。
    - 调试系统:内置非侵入式调试系统,包括NanoTrace和aWire单针编程调试接口。
    - 灵活性:支持双电源供电,灵活的外部接口和配置选项,适用范围广。

    4. 应用案例和使用建议


    - 汽车电子:在汽车电子领域,AT32UC3C可用于车身控制、动力总成控制、安全系统等。利用其高可靠性、低功耗和高性能特性,确保在极端环境下的稳定运行。
    - 工业自动化:适用于工业自动化设备的控制和通信,如机器人、自动化生产线等。其丰富的接口和强大的处理能力有助于提高生产效率和精度。
    - 消费电子:适用于智能家居、健康监测设备等消费电子应用。QTouch技术提供了稳定的触摸感应功能,提升了用户体验。
    使用建议:
    - 在选择电源电压时,需根据具体应用需求和硬件限制进行选择。
    - 对于复杂系统,合理分配GPIO资源,避免信号干扰。
    - 利用片上调试工具进行实时跟踪和调试,提高开发效率。

    5. 兼容性和支持


    - 兼容性:支持广泛的外设接口,如CAN、USB、以太网等,易于与其他电子元器件和设备连接。
    - 技术支持:Atmel提供全面的技术支持和文档资源,包括用户手册、技术参考手册和开发工具。

    6. 常见问题与解决方案


    - Q:如何防止数据丢失?
    A:利用闪存锁定和用户定义配置区域,定期备份关键数据,设置数据完整性检查。
    - Q:如何优化系统功耗?
    A:通过调整时钟频率、优化代码逻辑和使用低功耗模式等方式降低功耗。
    - Q:如何处理通信错误?
    A:启用CRC校验、错误检测和纠正功能,确保通信的可靠性和稳定性。

    7. 总结和推荐


    总结:
    AT32UC3C是一款集高性能、低功耗和丰富功能于一体的32位AVR微控制器,特别适用于汽车电子、工业自动化和消费电子等领域。其出色的性能和广泛的接口使其成为各种应用的理想选择。
    推荐:
    强烈推荐使用AT32UC3C,无论是对于开发者还是最终用户,都能从中获得极大的便利性和可靠性。特别是在需要高性能计算能力和多种通信接口的应用中,AT32UC3C的表现尤为出色。

AT32UC3C2512C-Z2ZT参数

参数
接口类型 CANbus,Ethernet,I2C,IrDA,LINbus,SPI,UART,USART,USB
程序存储器大小 512KB
最大时钟频率 66MHz
核心处理器 AVR
程序存储器类型 FLASH
振荡器类型 内部
内核数 1
I/O数量 45
数据转换器 A/D 11x12b,D/A 2x12b
电压-电源(Vcc/Vdd) 3V~5.5V
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
最小工作供电电压 3V
数据总线宽度 32bit
速度 50MHz
EEPROM大小 -
RAM大小 64KB
最大工作供电电压 3.6V,5.5V
长*宽*高 9mm(长度)*9mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

AT32UC3C2512C-Z2ZT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT32UC3C2512C-Z2ZT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT32UC3C2512C-Z2ZT AT32UC3C2512C-Z2ZT数据手册
