20-101-1093

产品分类: 微控制器(MCU)
厂牌: DIGI INTERNATIONAL
产品描述: 29.49MHz 256KB SRAM 40 3V 3.6V Serial Rabbit 4000 36mm*36mm*36mm
供应商型号: 316-1140-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 微控制器(MCU) 20-101-1093

20-101-1093概述

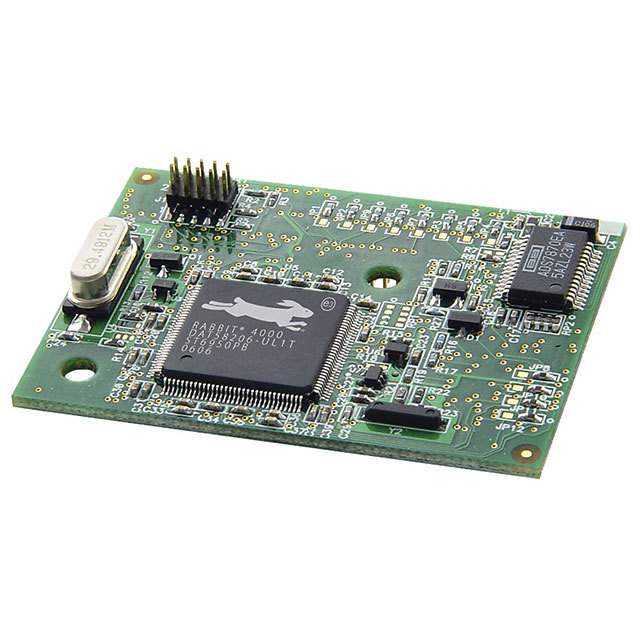

    RabbitCore® RCM4100系列微处理器核心模块

    产品简介


    RabbitCore® RCM4100系列是Digi International推出的嵌入式系统核心模块之一。这些模块以高性能的Rabbit 4000微处理器为基础,专为需要I/O控制、数据处理及外设连接的应用而设计。无论是用于智能设备控制还是集成各种外围技术如GPS、蜂窝调制解调器、RFID阅读器、传感器等,RCM4100系列都能提供强大的技术支持。

    技术参数


    - 微处理器:Rabbit 4000,最高运行频率可达59 MHz
    - 闪存:512 KB
    - 数据SRAM:512 KB(RCM4100和RCM4120),256 KB(RCM4110)
    - GPIO:40个并行数字输入输出引脚,可配置4层备用功能
    - 串行端口:6个高速、CMOS兼容端口,支持异步传输(带IrDA)、时钟同步串行(SPI)和SDLC/HDLC
    - 模拟输入:8通道单端或4通道差分,12位分辨率
    - 电源:3.0–3.6 VDC,最大电流125 mA @ 3.3V
    - 工作温度:-40°C至+85°C
    - 湿度:5%至95%,非冷凝环境
    - 尺寸:1.41” × 1.88” × 0.49”(36 mm × 48 mm × 12 mm)
    - 保修期:3年

    产品特点和优势


    RCM4100系列集成了许多高级特性,如高达59 MHz的处理器速度、充足的内存资源、低功耗模式、12位ADC转换器和多种外围设备接口。这使得该系列产品非常适合需要高度集成和灵活应用的场景,如智能设备控制、分布式监测与控制系统等。

    应用案例和使用建议


    RCM4100系列已在多个项目中得到广泛应用,例如光纤放大器、无线电望远镜和干涉仪中的子阵列开关。对于希望使用该模块的用户,建议先熟悉其开发套件,以便快速掌握硬件和软件的使用方法。同时,可根据具体应用需求选择合适的型号(RCM4100、RCM4110或RCM4120)。

    兼容性和支持


    RCM4100系列与其他标准外设和模块具有良好的兼容性,可以轻松集成到现有的系统中。此外,Digi International提供了详尽的技术支持文档和售后服务,确保用户能够顺利部署和维护系统。

    常见问题与解决方案


    1. 问:如何为RCM4100系列供电?
    答:RCM4100系列支持3.0–3.6 VDC电压范围,可直接由外部电源适配器供电。
    2. 问:模块启动时出现故障,如何诊断问题?
    答:请检查启动模式配置是否正确,并确保所有连接稳定无误。参考开发手册中的故障排除章节获取更多信息。

    总结和推荐


    RCM4100系列以其高性能、丰富功能和良好兼容性在市场上脱颖而出。对于需要高效能嵌入式系统解决方案的开发者和企业来说,这是一个值得考虑的选择。其强大的功能和丰富的资源使得它能够在多种复杂环境中发挥出色的表现。强烈推荐在需要高可靠性、高性能嵌入式系统开发时使用RCM4100系列。

20-101-1093参数

参数
外设 -
内核数 -
最小工作供电电压 3V
I/O数量 40
核心处理器 Rabbit 4000
数据总线宽度 -
速度 29.49MHz
电压-电源(Vcc/Vdd) -
最大工作供电电压 3.6V
接口类型 Serial
程序存储器类型 SRAM
EEPROM大小 -
程序存储器大小 -
最大时钟频率 -
振荡器类型 -
数据转换器 -
RAM大小 256KB
长*宽*高 36mm*36mm*36mm
应用等级 商业级
零件状态 新设计不推荐
包装方式 散装

20-101-1093厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

20-101-1093数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 微控制器(MCU) DIGI INTERNATIONAL 20-101-1093 20-101-1093数据手册

20-101-1093封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.8788 ¥ 658.0759
库存: 280
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 658.07
直接购买
加入购物车
