首页  >  产品百科  >  AT89C51RC-24JU

AT89C51RC-24JU

产品分类: 微控制器(MCU)
产品描述: Microchip AT89系列单片机, 80C51内核, 44针, PLCC封装
供应商型号: AT89C51RC-24JU
供应商: 国内现货
标准整包数: 1000

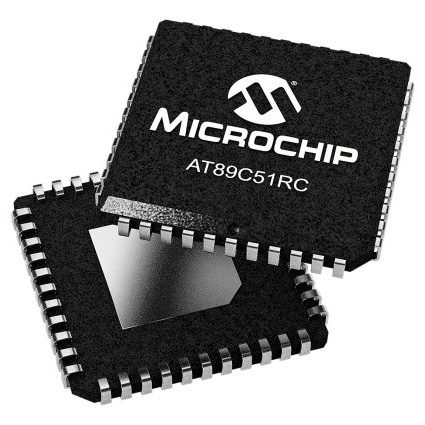

MICROCHIP TECHNOLOGY 微控制器(MCU) AT89C51RC-24JU

AT89C51RC-24JU概述

    AT89C51RC 8-Bit Microcontroller Technical Overview

    1. 产品简介


    产品类型与主要功能
    AT89C51RC是一款低功耗、高性能的CMOS 8位微控制器。它集成了32KB的可重复编程闪存和512字节的RAM。这款微控制器采用Atmel公司的高密度非易失性存储技术制造,并且兼容行业标准的80C51和80C52指令集及引脚布局。AT89C51RC具有一个片上闪存,使得程序存储器可以通过传统的非易失性存储器编程器进行用户编程。
    应用领域
    AT89C51RC广泛应用于各种嵌入式控制系统,如消费电子、工业自动化、智能家居等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 存储容量 | 32KB 可编程闪存(Flash) |
    | RAM 容量 | 512 字节 RAM |
    | I/O 线 | 32 条可编程 I/O 线 |
    | 定时器/计数器 | 三个 16 位定时器/计数器 |
    | 中断源 | 八个中断源 |
    | 串行通道 | 支持编程串行通信 |
    | 工作电压范围 | 4V 至 5.5V |
    | 时钟频率 | 0 Hz 至 33 MHz |
    | 操作模式 | 静态操作 |
    | 电源模式 | 低功耗空闲模式和掉电模式 |
    | 复杂性支持 | 双数据指针 |

    3. 产品特点和优势


    特点
    - 集成度高:将一个强大的8位CPU和Flash内存集成在一个芯片上,为嵌入式控制提供了灵活高效的解决方案。
    - 低功耗:支持多种电源模式,有效降低功耗。
    - 可靠性强:可编程锁代码保护和硬件看门狗定时器。
    - 可编程性:可以重复编程,具备高耐久性(可达10,000次擦写)。
    优势
    - 灵活性:适用于广泛的嵌入式控制应用,同时具备成本效益。
    - 易用性:支持多中断源和高精度定时器,方便在复杂环境中开发。
    - 环保设计:提供无铅、无卤素的绿色封装选项,符合现代环保标准。

    4. 应用案例和使用建议


    应用案例
    AT89C51RC非常适合用于自动售货机、家庭自动化系统和工厂自动化控制系统。例如,在一个智能门禁系统中,AT89C51RC可以用于处理读卡器数据,执行安全算法,控制电机驱动等任务。
    使用建议
    - 在应用过程中,合理配置内部RAM,避免超过最大容量,以免影响系统稳定性。
    - 注意外部电源的稳定性和电压范围,以确保微控制器正常运行。
    - 利用硬件看门狗定时器来增强系统的可靠性和稳定性。

    5. 兼容性和支持


    兼容性
    - AT89C51RC完全兼容MCS-51产品,这意味着它能轻松集成到现有的系统中,无需过多改动硬件。
    - 它还可以通过ALE/PROG引脚连接至外部编程器进行编程。
    支持
    - Atmel公司提供全面的技术文档和支持服务,帮助用户高效开发和部署项目。
    - 客户可通过官方技术支持渠道获得详细的编程指导和问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 程序无法正确执行 | 检查存储器地址是否正确映射到内部或外部RAM。 |
    | 电源模式异常 | 确认外部电源电压在规定的范围内,并检查电源管理寄存器设置。 |
    | 中断响应延迟增加 | 检查中断优先级和嵌套情况,确认中断向量表和中断服务程序的正确配置。 |

    7. 总结和推荐



    总结


    AT89C51RC 是一款高度集成、高性能的8位微控制器,特别适合于需要高可靠性和灵活编程的应用场合。它的多重电源模式和可编程的闪存使其成为广泛领域的理想选择。
    推荐
    强烈推荐使用AT89C51RC,尤其是在那些需要高可靠性、低功耗的嵌入式控制系统中。对于初学者来说,Atmel提供的详细文档和丰富支持使得学习和使用这款芯片变得非常容易。

AT89C51RC-24JU参数

参数
最大工作供电电压 5.5V
数据总线宽度 8bit
最大时钟频率 24MHz
接口类型 SPI,UART,USART
最小工作供电电压 4V
RAM大小 4KB
数据转换器 -
速度 24MHz
程序存储器大小 32KB
I/O数量 32
振荡器类型 内部
核心处理器 8051
外设 WDT
内核数 -
电压-电源(Vcc/Vdd) 4V~5.5V
程序存储器类型 FLASH
EEPROM大小 2KB
16.7mm(Max)
16.7mm(Max)
4.57mm(Max)
通用封装 PLCC-44
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AT89C51RC-24JU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT89C51RC-24JU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT89C51RC-24JU AT89C51RC-24JU数据手册

AT89C51RC-24JU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 39.2675
2000+ ¥ 38.5725
3000+ ¥ 38.225
库存: 1000
起订量: 1000 增量: 27
交货地:
最小起订量为:1000
合计: ¥ 39267.5
