AT89C51CC02CA-RATUM

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 40MHz 4KB FLASH 16KB POR,PWM,WDT 外部 20 3V 5.5V 40MHz CANbus,UART,USART 2 x 8 A/D 8x10b 8bit 80C51 VQFP-32 贴片安装 7mm*7mm*1.45mm
供应商型号: 3628389
供应商: 海外现货
标准整包数: 1

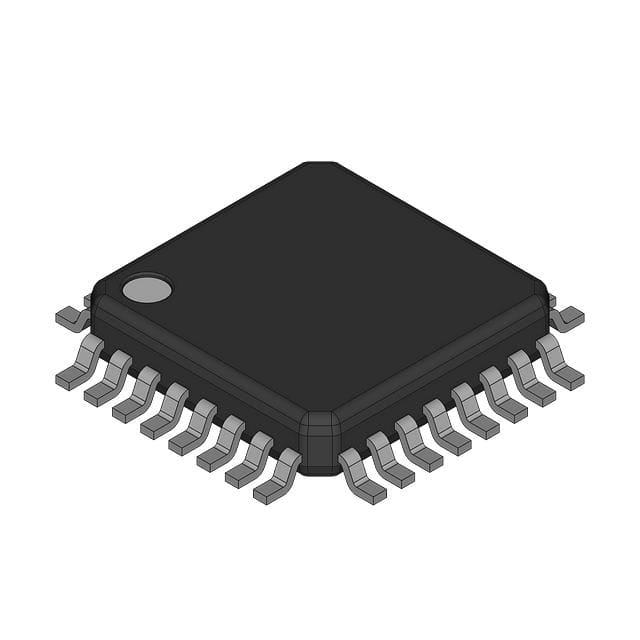

MICROCHIP TECHNOLOGY 微控制器(MCU) AT89C51CC02CA-RATUM

AT89C51CC02CA-RATUM概述


    产品简介


    T89C51CC02 增强型8位微控制器
    T89C51CC02是一款专为CAN网络应用设计的8位增强型微控制器,属于CANary家族的一员。该芯片集成了高性能的80C51内核架构,内置16KB闪存,具备在系统编程(ISP)功能,并且包含2KB引导区及2KB EEPROM。此外,它还配备了全面兼容80C51的全双工UART接口以及一个完全符合CAN协议2.0A和2.0B标准的CAN控制器。该芯片支持多种电源电压(3V至5.5V),适用于工业级温度范围(-40°C到+85°C)。

    技术参数


    - 内核架构:80C51核心
    - 内部RAM:256字节(On-chip RAM)
    - 外部RAM:256字节(On-chip XRAM)
    - 内部Flash:16K字节
    - 数据保留:10年@85°C
    - 擦写周期:10万次
    - Boot加载区:2K字节闪存
    - EEPROM:2K字节
    - 擦写周期:10万次
    - 中断源:14个中断源,4级优先级
    - 定时器/计数器:三个16位定时器/计数器
    - 最高振荡频率:外部时钟40MHz,内部时钟20MHz
    - 数字I/O端口:三或四个端口(16或20条I/O线)
    - PCA模块:两个通道16位PCA
    - PWM(8位)
    - 高速输出
    - 定时器和边沿捕获
    - 数据指针:双倍数据指针
    - 看门狗定时器:21位看门狗定时器
    - ADC转换器:10位分辨率ADC,8个输入通道
    - CAN控制器:完全符合CAN协议2.0A和2.0B
    - 最大数据传输率:1Mbit/s
    - 可编程自动回复模式
    - 支持时间触发通信
    - 支持自动波特率和监听模式
    - 电源电压:3V至5.5V
    - 封装类型:SOIC28、SOIC24、PLCC28、VQFP32

    产品特点和优势


    T89C51CC02的显著特点是其强大的内部资源和丰富的外设,能够满足各种高要求的应用需求。特别是其集成的CAN控制器使其非常适合于工业自动化、汽车电子和物联网等领域。该芯片的闪存容量大且具备高擦写次数,保证了较长的产品使用寿命。同时,内置的双倍数据指针和丰富的中断源使得数据处理更加高效便捷。

    应用案例和使用建议


    应用案例:在工业控制系统中,T89C51CC02被广泛用于现场总线通信,如CAN总线控制节点的设计。通过其内置的CAN控制器,可以实现可靠的数据传输和网络管理。
    使用建议:
    - 在使用过程中,需要注意配置合适的波特率以确保数据传输的可靠性。
    - 利用其丰富的中断资源可以有效地处理实时事件,提高系统的响应速度。
    - 在高电磁干扰环境中,可通过其EMI抑制功能来减少干扰影响。

    兼容性和支持


    T89C51CC02可与其他基于CAN协议的电子元器件无缝对接,并且制造商提供了详尽的技术文档和支持服务,包括详细的编程指南、参考设计以及快速响应的技术支持团队。

    常见问题与解决方案


    1. 问题:无法正确配置波特率。
    - 解决方案:检查晶振频率设置,并确认波特率寄存器的配置是否正确。
    2. 问题:CAN消息发送失败。
    - 解决方案:检查CAN控制器的初始化设置,确保所有必需的配置都已正确完成。
    3. 问题:数据丢失或损坏。
    - 解决方案:检查ADC配置和模拟输入设置,确保信号采样正确无误。

    总结和推荐


    综上所述,T89C51CC02是一款功能强大且适用范围广泛的8位微控制器。它集成了高性能的内核、丰富的外设以及强大的CAN控制器,特别适合于工业自动化和汽车电子领域的应用。考虑到其高性能和稳定性,强烈推荐在需要高性能、高可靠性的项目中使用此款芯片。

AT89C51CC02CA-RATUM参数

参数
RAM大小 4KB
数据总线宽度 8bit
外设 POR,PWM,WDT
最小工作供电电压 3V
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 3V~5.5V
内核数 -
EEPROM大小 2 x 8
数据转换器 A/D 8x10b
最大时钟频率 40MHz
速度 40MHz
核心处理器 80C51
I/O数量 20
程序存储器类型 FLASH
接口类型 CANbus,UART,USART
振荡器类型 外部
程序存储器大小 16KB
长*宽*高 7mm*7mm*1.45mm
通用封装 VQFP-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

AT89C51CC02CA-RATUM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT89C51CC02CA-RATUM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT89C51CC02CA-RATUM AT89C51CC02CA-RATUM数据手册

AT89C51CC02CA-RATUM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.0524
25+ ¥ 60.9443
100+ ¥ 59.8362
250+ ¥ 59.8362
库存: 485
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.05
直接购买
加入购物车
