5CSEBA6U23I7SN

产品分类: 微控制器(MCU)
厂牌: INTEL
产品描述: 800MHz 64KB SRAM DMA,POR,WDT MCU-181,FPGA-145 1.07V 1.13V CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG Single ARM® Cortex®-A9 MPCore™ with CoreSight™ BGA 23mm*23mm*1.3mm
供应商型号: 989-5CSEBA6U23I7SN
供应商: Mouser
标准整包数: 1

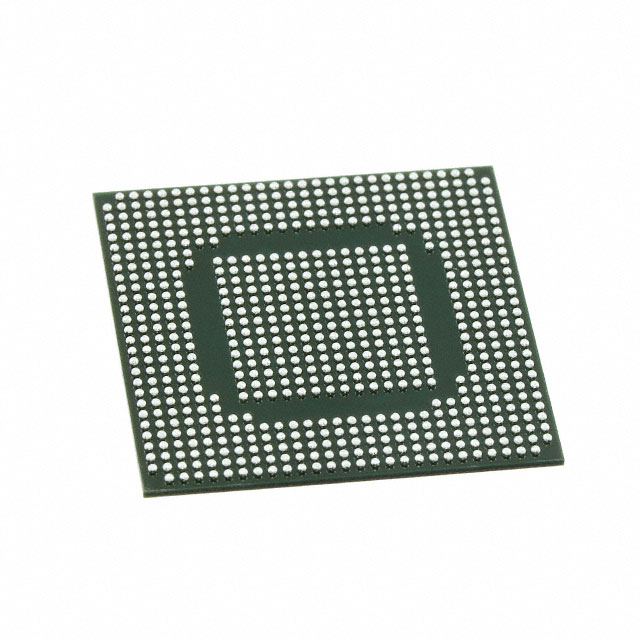

INTEL 微控制器(MCU) 5CSEBA6U23I7SN

5CSEBA6U23I7SN概述


    产品简介


    Cyclone V系列电子元器件是一款专为满足高容量和成本敏感型应用需求而设计的高端可编程逻辑器件(PLD)。Cyclone V系列以其低功耗、高性能逻辑集成和差异化能力,特别适用于工业、无线及线缆通信、军事和汽车市场等领域。这些器件通过内置的硬核IP块和可配置的FPGA架构,提供了卓越的功能灵活性和性能优势。

    技术参数


    Cyclone V系列具有以下关键技术和性能参数:
    - 工艺技术: TSMC的28纳米低功耗(28LP)工艺技术,核心电压为1.1V。
    - 封装类型: 包括低卤素Wirebond封装,符合RoHS标准,可选铅(Leaded)选项。
    - 高性能FPGA架构: 增强的8输入自适应逻辑模块(ALM),提供高达13.59兆比特(Mb)的嵌入式内存。
    - 硬核IP模块: 包含变精度数字信号处理(DSP)模块,可支持多种信号处理精度级别。
    - 内存控制器: 支持DDR3、DDR2和LPDDR2的16位和32位ECC。
    - 传输速率: 内置收发器的传输速率达到6.144 Gbps。
    - 时钟网络: 全局时钟网络频率最高可达550MHz,支持多种时钟分区和外围时钟网络。
    - 电源管理: 集成电源门控技术以减少动态功耗。
    - 硬件开发支持: 提供JTAG调试接口和CoreSight调试端口。

    产品特点和优势


    Cyclone V系列的关键优势包括:
    - 低功耗: 相较于前一代器件,功耗降低多达40%。
    - 高集成度: 通过增强的8输入ALM和丰富的硬核IP模块,提供高性能的逻辑集成。
    - 高带宽: 最大传输速率可达6.144 Gbps。
    - HPS集成: 集成了双核Arm Cortex-A9 MPCore处理器,提供高达128 Gbps的峰值带宽。
    - 成本效益: 需要的主电压数量最少,仅为两种,且可选择低成本的Wirebond封装。

    应用案例和使用建议


    Cyclone V系列的应用广泛,涵盖从无线通信到自动化控制等多个领域。例如,在工业控制中,Cyclone V可以通过其强大的逻辑集成和快速的数据处理能力来实现复杂的自动化流程控制。此外,在无线通信中,Cyclone V的高带宽和低延迟特性使其成为理想的选择。
    使用建议:
    - 在设计应用时,利用Cyclone V的动态部分重配置特性,可以实现更灵活的系统部署。
    - 利用HPS的强大处理能力,提高系统的实时数据处理效率。
    - 在工业环境中,确保选用耐受更宽温度范围(工业级或汽车级)的产品,以应对恶劣的工作条件。

    兼容性和支持


    Cyclone V系列器件兼容现有的Intel产品生态链,并提供了广泛的软件工具和支持服务。这使得工程师能够更加高效地进行开发和测试。对于特定的市场需求,用户可以选择不同的封装类型,如FineLine BGA(FBGA)、Ultra FineLine BGA(UBGA)等,以适应不同的物理空间要求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动失败 | 检查电源电压和接线 |
    | 数据传输速率不稳定 | 调整PLL配置 |
    | 系统功耗过高 | 优化时钟管理和电源门控设置 |

    总结和推荐


    综上所述,Cyclone V系列器件凭借其卓越的性能、灵活的配置能力和广泛的应用场景,是许多复杂系统的理想选择。尤其适合那些对成本敏感但又要求高性能和低功耗的市场。对于希望在设计中实现高水平集成和差异化能力的工程师而言,Cyclone V系列无疑是最佳的选择之一。
    综上所述,推荐使用Cyclone V系列器件。这些器件不仅能满足高性能要求,还能有效降低成本,提高整体系统的竞争力。

5CSEBA6U23I7SN参数

参数
程序存储器大小 -
速度 800MHz
最大时钟频率 -
数据总线宽度 -
数据转换器 -
振荡器类型 -
内核数 -
RAM大小 64KB
电压-电源(Vcc/Vdd) -
最小工作供电电压 1.07V
I/O数量 MCU-181,FPGA-145
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG
核心处理器 Single ARM® Cortex®-A9 MPCore™ with CoreSight™
外设 DMA,POR,WDT
程序存储器类型 SRAM
EEPROM大小 -
最大工作供电电压 1.13V
长*宽*高 23mm*23mm*1.3mm
通用封装 BGA
应用等级 工业级
零件状态 在售
包装方式 托盘

5CSEBA6U23I7SN厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CSEBA6U23I7SN数据手册

厂牌 PDF简要描述 下载
INTEL 微控制器(MCU) INTEL 5CSEBA6U23I7SN 5CSEBA6U23I7SN数据手册

5CSEBA6U23I7SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
