首页  >  产品百科  >  ADUCM3027BCPZ

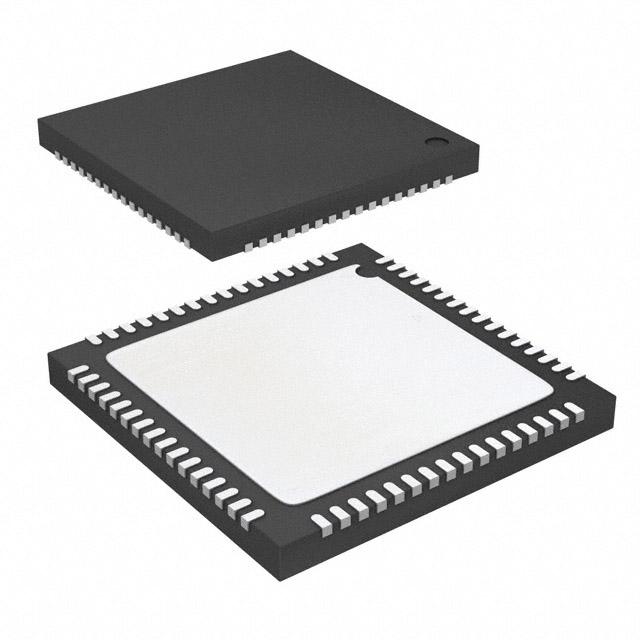

ADUCM3027BCPZ

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 1.74V~3.6V 26MHz 96KB FLASH 128KB DMA,POR,PWM,WDT 内部 44 1 1.74V 3.6V 26MHz I2C,SPI,UART,USART A/D 8x12b 32bit ARM® Cortex®-M3 贴片安装 9.1mm(长度)
供应商型号: CY-ADUCM3027BCPZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 微控制器(MCU) ADUCM3027BCPZ

ADUCM3027BCPZ概述


    产品简介


    ADuCM3027/ADuCM3029:超低功耗ARM Cortex-M3微控制器
    ADuCM3027/ADuCM3029是由Analog Devices开发的超低功耗微控制器系统,专为处理、控制和连接而设计。这类微控制器基于ARM Cortex-M3处理器,集成了数字外设、嵌入式SRAM和闪存以及模拟子系统,提供时钟、复位和电源管理能力,以及模数转换(ADC)子系统。这些微控制器适用于物联网(IoT)、智能基础设施、智能锁、资产追踪、穿戴设备和机器学习等多个应用领域。

    技术参数


    - 电源电压范围: VBAT:1.74 V至3.6 V
    - 输入高电平电压: VIH ≥ 2.5 V
    - 输入低电平电压: VIL ≤ 0.45 V
    - 电源电流
    - 活动模式:
    - 典型值:30 μA/MHz (代码执行自闪存)
    - 模块典型值:300 μA (Flexi模式)
    - 深度睡眠模式:
    - 典型值:750 nA (休眠模式)
    - 典型值:60 nA (关机模式)
    - 存储器选项
    - 嵌入式闪存:128 kB/256 kB,带有ECC校验
    - 配置SRAM:64 kB,支持奇偶校验
    - 可在休眠模式下保留高达32 kB的SRAM
    - 时钟和定时器
    - 主频高达26 MHz
    - 内部/外部振荡器:32 kHz和26 MHz
    - 硬件安全特性:TRNG,硬件加密加速器(AES-128, AES-256, SHA-256)
    - 模拟特性
    - 12位SAR ADC:1.8 MSPS,8通道
    - 数字比较器

    产品特点和优势


    ADuCM3027/ADuCM3029具有诸多特点和优势,使其在市场上脱颖而出:
    - 超低功耗: 在多种操作模式下的低功耗表现,确保更长的电池寿命和更高效能。
    - 强大的安全性: 集成TRNG和硬件加密支持,保证数据安全。
    - 精确的传感器采样: 通过SensorStrobe功能,在休眠模式下进行精准的时间同步采样,显著降低电流消耗。
    - 丰富的集成外设: 包括SPI、I2C、UART和通用定时器,满足各种应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 物联网(IoT): 实现智能家居设备、可穿戴设备的数据采集和处理。
    - 电子货架标签(ESL)和标识牌: 支持实时数据更新和用户交互。
    - 资产追踪: 高效的数据收集和传输能力。
    使用建议:
    - 优化能耗管理: 利用灵活的电源管理模式,根据具体需求选择最合适的运行模式,以减少能耗。
    - 外部传感器接口: 使用SPI、I2C和UART接口,方便接入各类传感器,提高系统的适应性和灵活性。
    - 软件调试和开发: 利用集成的串行线调试接口(SWD),简化开发和调试流程。

    兼容性和支持


    ADuCM3027/ADuCM3029兼容多种外部设备,可通过标准通信接口(如SPI、I2C、UART)轻松连接。此外,Analog Devices提供详尽的技术文档和支持服务,帮助用户快速上手并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    常见问题:
    - 问题1: 功耗过高
    - 解决方案: 确保启用动态和软件控制的时钟门控和电源门控功能,选择合适的运行模式以降低功耗。
    - 问题2: 通信中断
    - 解决方案: 检查引脚配置是否正确,确认通信协议设置无误,并确保外设正常供电。

    总结和推荐


    综上所述,ADuCM3027/ADuCM3029是一款高度集成且功能强大的超低功耗微控制器,特别适合于需要高效率、高安全性的物联网应用。其丰富的特性组合、优秀的性能表现以及广泛的应用支持使其成为众多开发者的首选。因此,我们强烈推荐使用这款微控制器来构建下一代物联网和智能设备。

ADUCM3027BCPZ参数

参数
最大时钟频率 26MHz
外设 DMA,POR,PWM,WDT
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.74V~3.6V
接口类型 I2C,SPI,UART,USART
核心处理器 ARM® Cortex®-M3
振荡器类型 内部
EEPROM大小 -
数据转换器 A/D 8x12b
速度 26MHz
最大工作供电电压 3.6V
程序存储器大小 128KB
最小工作供电电压 1.74V
内核数 1
数据总线宽度 32bit
I/O数量 44
RAM大小 96KB
长*宽*高 9.1mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ADUCM3027BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADUCM3027BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES ADUCM3027BCPZ ADUCM3027BCPZ数据手册

ADUCM3027BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
