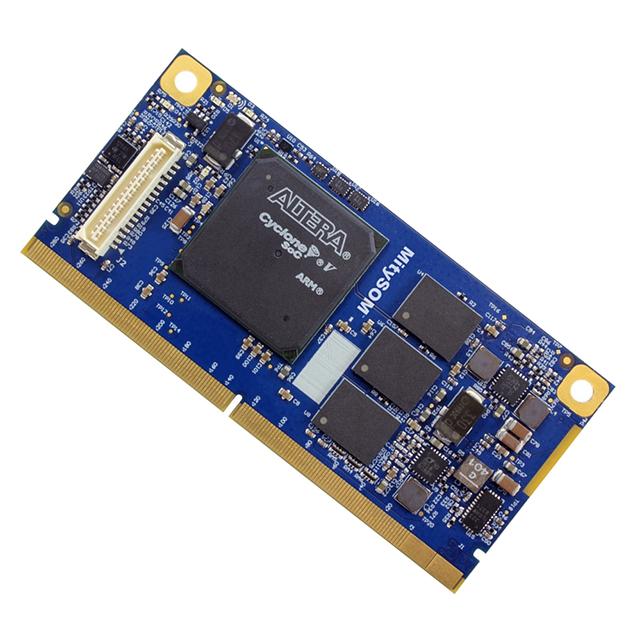

5CSX-H6-42A-RI

产品分类: 微控制器(MCU)
厂牌: CRITICAL LINK
产品描述: 800MHz 1.25GB DDR3 4.8V 5.15V CAN,EMAC,I2C,MMC,SD,SPI,UART,USB ARM® Cortex®-A9,Cyclone V SX/SE 82mm*39mm*39mm
供应商型号: 914-5CSX-H6-42A-RI
供应商: Mouser
标准整包数: 1
CRITICAL LINK 微控制器(MCU) 5CSX-H6-42A-RI

5CSX-H6-42A-RI概述

    MitySOM-5CSx System on Module 技术手册

    1. 产品简介


    MitySOM-5CSx 是由Critical Link公司生产的高度可配置的小尺寸系统级模块(SoM),集成了Altera Cyclone V系列的系统级芯片(SoC)。它包含双核ARM Cortex-A9处理器,具有高性能、高集成度的特点,适用于机器视觉、测试测量、嵌入式仪器、工业自动化和控制等多个领域。

    2. 技术参数


    - 处理器:Altera Cyclone V SoC,支持双核ARM Cortex-A9 MPU,最高主频可达925MHz,带有双NEON SIMD协处理器。
    - 缓存:每个核心有32KB指令缓存和32KB数据缓存,共享512KB L2缓存,64KB片上RAM。
    - 内存:支持最高2GB DDR3 CPU RAM(32位+ECC)和最高512MB DDR3 FPGA RAM(8位,可选),最高48MB QSPI NOR FLASH。
    - I/O端口:最多133个用户FPGA I/O引脚,44个CPU I/O引脚,6个高速收发器(仅限SX型号)。
    - 功耗管理:集成电源管理功能。
    - 连接:支持高达2个10/100/1000 Mbps RGMII接口,2个USB 2.0 OTG端口,2个CAN接口,2个UART接口,1个MMC/SD/SDIO接口,最多4个I2C控制器,最多2个主/2个从SPI接口,3个HPS PLL。
    - 外形尺寸:314针卡边连接器,尺寸为82mm x 39mm。
    - 其他特性:支持ECC校验,支持PCIe硬IP块(Gen1.1 x1或x4),带温度传感器和实时时钟(RTC)。

    3. 产品特点和优势


    - 快速开发和部署:丰富的软件开发工具包(SDK)和多种操作系统支持,加速产品开发进程。
    - 多样的连接和I/O选项:提供多种接口和通信协议,适应多种应用场景。
    - 丰富的用户界面:支持丰富的图形用户界面(GUI),提升用户体验。
    - 高系统集成度:高度集成的系统设计,减少外部电路需求。
    - 高级操作系统支持:支持多种实时操作系统(如Embedded Linux、Micrium uC/OS、Android、QNX)。

    4. 应用案例和使用建议


    - 机器视觉:适合用于智能相机和机器人视觉系统。
    - 测试测量:应用于各种测试和测量设备,如信号发生器和分析仪。
    - 工业自动化:可用于工业控制系统,提高生产效率和自动化水平。
    使用建议:
    - 在进行硬件设计时,要确保电源和接地系统的稳定性,以保证系统稳定运行。
    - 考虑到模块的多功能性和灵活性,建议在设计初期就考虑多种接口的选择,以满足不同应用场景的需求。

    5. 兼容性和支持


    - 兼容性:该模块支持多种通信协议和接口标准,能够轻松与各类传感器和其他外围设备连接。
    - 支持和服务:Critical Link公司提供了详细的技术文档和支持服务,帮助用户快速解决问题并获得技术支持。

    6. 常见问题与解决方案


    - 问题1:系统启动失败。
    - 解决方案:检查电源电压是否正确,确保所有接口连接良好。
    - 问题2:系统运行缓慢。
    - 解决方案:检查内存配置,确保使用ECC功能并调整适当的工作频率。
    - 问题3:系统无法识别存储设备。
    - 解决方案:确认存储设备是否正常工作,并且配置正确。

    7. 总结和推荐


    MitySOM-5CSx 系统级模块以其强大的处理能力和高度集成的设计,在机器视觉、测试测量等领域表现出色。它的多功能性和易用性使其成为众多嵌入式系统的理想选择。综合其强大的功能、灵活的配置和全面的支持服务,强烈推荐用户采用这款模块。

5CSX-H6-42A-RI参数

参数
程序存储器大小 -
速度 800MHz
数据转换器 -
程序存储器类型 DDR3
I/O数量 -
核心处理器 ARM® Cortex®-A9,Cyclone V SX/SE
接口类型 CAN,EMAC,I2C,MMC,SD,SPI,UART,USB
最大时钟频率 -
振荡器类型 -
电压-电源(Vcc/Vdd) -
RAM大小 1.25GB
最小工作供电电压 4.8V
外设 -
最大工作供电电压 5.15V
内核数 -
EEPROM大小 -
数据总线宽度 -
长*宽*高 82mm*39mm*39mm
零件状态 在售
包装方式 散装

5CSX-H6-42A-RI厂商介绍

Critical Link是一家美国公司,专注于提供高性能的嵌入式计算解决方案。公司主营产品包括:

1. 嵌入式计算模块:如Qseven、SMARC、COM Express等,这些模块广泛应用于工业自动化、医疗设备、交通系统等领域。

2. 单板计算机(SBCs):提供强大的计算能力,适用于需要高性能处理的应用场景。

3. 系统级解决方案:为客户提供定制化的系统设计服务,以满足特定应用需求。

4. 软件和固件开发:提供操作系统和固件的定制开发服务,增强产品的功能性和稳定性。

Critical Link的优势在于:

- 技术领先:拥有先进的嵌入式计算技术,能够提供高性能、低功耗的产品。
- 定制化服务:能够根据客户需求提供定制化的硬件和软件解决方案。
- 质量保证:产品经过严格的质量控制,确保可靠性和耐用性。
- 快速响应:对市场变化和客户需求能够快速响应,提供及时的支持和服务。
