1141904

产品分类: 微控制器(MCU)
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 可编程控制器plc 工业 PC, 1141系列
供应商型号: 277-1141904-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 微控制器(MCU) 1141904

1141904概述

    电子元器件产品技术手册:BL2 BPC 1501S-W Box PC



    1. 产品简介




    基本描述

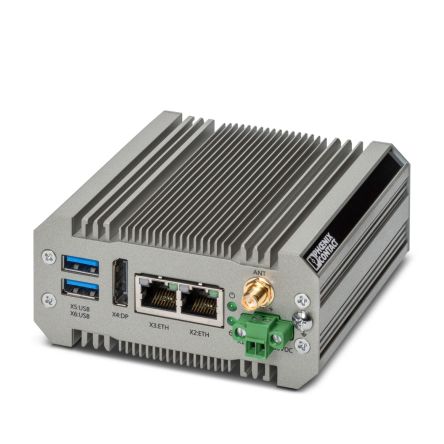

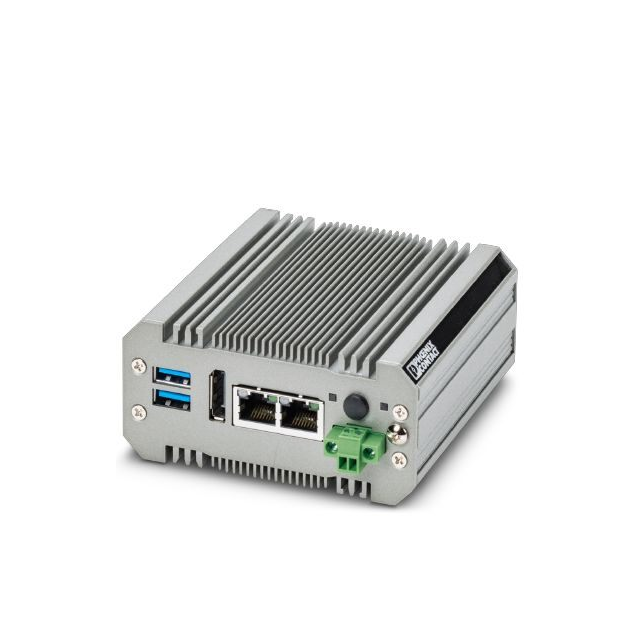

    BL2 BPC 1501S-W 是一款无风扇的工业级盒式计算机(Box PC),具有IP30防护等级,适用于工业环境下的各种应用。该产品搭载了高效能的Intel® Celeron® N3350处理器,配备32 GB eMMC存储,支持Wi-Fi连接。

    主要功能

    - 处理器: Intel® Celeron® N3350
    - 存储: 32 GB eMMC
    - 无线连接: 内置Wi-Fi
    - 显示接口: 1x DisplayPort++
    - USB接口: 2x USB 3.0
    - 网络接口: 2x千兆以太网
    - 供电电压: 12-30 V DC
    - 外形尺寸: 99 mm x 92 mm x 46 mm

    应用领域

    - 工业自动化
    - 智能制造
    - 数据采集系统
    - 远程监控系统


    2. 技术参数




    处理器

    - 型号: Intel® Celeron® N3350
    - 主频: 1.10/2.4 GHz

    存储

    - 内存: 2 GB LPDDR4
    - 存储容量: 32 GB eMMC

    电源

    - 输入电压: 12-30 V DC
    - 最大电流: 0.7 A
    - 典型电流: 0.53 A

    接口

    - DisplayPort++: 1x
    - USB: 2x 3.0
    - 无线连接: 1x
    - 以太网: 2x 10/100/1000 Mbps

    环境条件

    - 防护等级: IP30
    - 工作温度范围: -20°C ... 50°C (1 m/s气流)
    - 储存温度范围: -40°C ... 85°C
    - 湿度范围: 5% ... 85% (非冷凝)

    认证

    - CE认证
    - FCC认证
    - UL认证
    - IECEE CB认证


    3. 产品特点和优势




    独特功能

    - 高稳定性: 具有良好的抗震和抗振动能力(15g,11ms;1g,符合EN 60068-2-6标准)。
    - 低功耗: 最大功率消耗仅为16.8W。
    - 宽温适应性: 在恶劣的工业环境中仍能稳定运行。

    市场竞争力

    - 集成度高: 集成了多种常用接口,减少了外接设备的需求。
    - 易维护: 支持DIN导轨安装和墙面安装,便于维护和更换。


    4. 应用案例和使用建议




    应用案例

    该产品广泛应用于工业自动化控制系统,例如智能工厂的数据采集和处理节点。此外,它还适合于远程监控系统的数据处理中心。

    使用建议

    - 环境布置: 确保设备周围有足够的空间进行通风散热。
    - 安装方式: 选择适当的安装方式(如DIN导轨安装),以便于日常维护和检修。
    - 连接线缆: 使用质量可靠的线缆以确保信号传输的稳定性和可靠性。


    5. 兼容性和支持




    兼容性

    BL2 BPC 1501S-W 可与其他符合标准的电子设备良好兼容,支持广泛的网络协议和数据接口。

    支持和服务

    - 厂商支持: 提供详尽的技术文档和在线技术支持。
    - 配件: 包含各种扩展配件(如适配器、连接线等),方便用户灵活配置系统。


    6. 常见问题与解决方案




    问题1: 设备无法启动

    - 原因: 电源输入不稳定或设备内部硬件故障。
    - 解决方案: 检查电源输入是否正常,必要时更换电源模块。

    问题2: 设备过热

    - 原因: 散热系统故障或安装环境通风不良。
    - 解决方案: 清理散热孔并改善通风环境,或者考虑加装额外的散热设备。

    问题3: 无线连接不稳定

    - 原因: Wi-Fi信号干扰严重或设备内部天线故障。
    - 解决方案: 调整设备位置以避开干扰源,或者更换天线。


    7. 总结和推荐




    综合评估

    BL2 BPC 1501S-W 在工业自动化领域的应用表现出色,其强大的处理能力和稳定的运行表现使其成为许多高要求场景的理想选择。结合其广泛的兼容性和优良的服务支持,这款产品在市场上具备显著的竞争优势。

    推荐意见

    鉴于其出色的性能和广泛的应用范围,强烈推荐BL2 BPC 1501S-W 用于需要高性能和可靠性的工业应用场景。

1141904参数

参数
程序存储器大小 -
振荡器类型 内部
数据转换器 -
速度 2.4GHz
EEPROM大小 -
数据总线宽度 -
最大工作供电电压 -
最小工作供电电压 -
核心处理器 Celeron N3350
电压-电源(Vcc/Vdd) -
最大时钟频率 -
程序存储器类型 OTP
I/O数量 -
接口类型 -
RAM大小 -
内核数 1
外设 -
长*宽*高 46mm*99mm*92mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装

1141904厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1141904数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 微控制器(MCU) PHOENIX CONTACT 1141904 1141904数据手册

1141904封装设计

查看详情并下载
Symbol
Footprint
3D Model
