ATTINY1634R-MUR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 12MHz 1KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 18 1.8V 5.5V 12MHz I2C,SPI,UART,USART,USI 256 x 8 A/D 12x10b 8bit AVR QFN 贴片安装,黏合安装 4mm*4mm*740μm
供应商型号: ATTINY1634R-MURDKR-ND
供应商: Digi-Key
标准整包数: 1

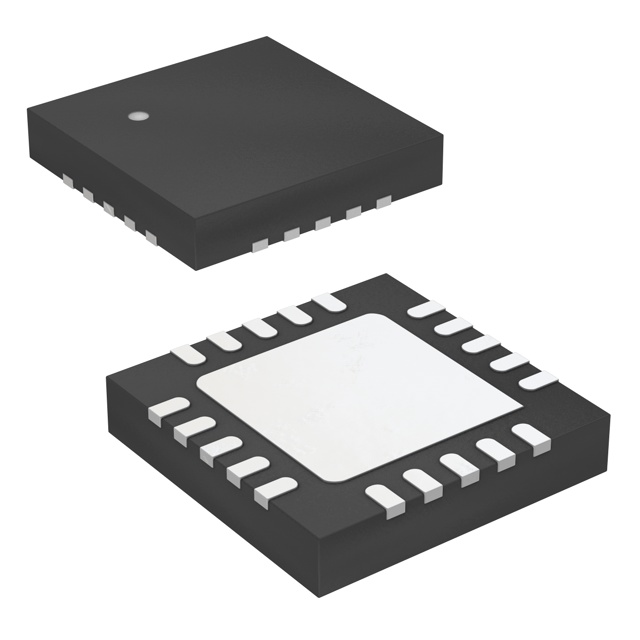

MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY1634R-MUR

ATTINY1634R-MUR概述

    ATtiny1634 Microcontroller 技术手册概述

    1. 产品简介


    ATtiny1634 是由 Atmel 公司生产的低功耗、高性能 8 位微控制器,采用增强型 RISC 架构。它专为需要高效率和灵活性的应用设计,如工业自动化、消费电子和智能家电等。ATtiny1634 拥有丰富的外设接口,可满足各种复杂控制需求。

    2. 技术参数


    - 存储器:
    - Flash 存储器容量:16K 字节
    - EEPROM 存储器容量:256 字节
    - SRAM 容量:1K 字节
    - 工作电压:1.8 – 5.5V
    - 速度等级:
    - 0 – 2MHz @ 1.8 – 5.5V
    - 0 – 8MHz @ 2.7 – 5.5V
    - 0 – 12MHz @ 4.5 – 5.5V
    - 工作温度范围:-40°C 至 +105°C
    - 电源消耗:
    - 活动模式:0.2mA(@1.8V,1MHz)
    - 空闲模式:30μA(@1.8V,1MHz)
    - 关闭模式(启用看门狗定时器):1μA(@1.8V)
    - 关闭模式(禁用看门狗定时器):100nA(@1.8V)

    3. 产品特点和优势


    - 高耐用性:Flash 存储器可写擦次数达 10,000 次,EEPROM 存储器可写擦次数达 100,000 次。
    - 低功耗设计:多种低功耗模式确保长时间运行,适合电池供电的应用。
    - 丰富的外设接口:包括一个 16 位和一个 8 位计时器/计数器,两个全双工 USART,具备启动帧检测功能,内部和外部中断源,以及触摸感应功能。
    - 高级 RISC 架构:单周期执行指令,高达 1 MIPS/MHz,提高系统性能。

    4. 应用案例和使用建议


    - 智能家居:可用于温湿度传感器的数据采集与处理。
    - 工业控制:适用于电机控制和自动化设备中的信号处理。
    - 物联网设备:用于实现远程监控和数据传输。
    使用建议:
    - 在低功耗模式下运行以延长电池寿命。
    - 利用内部和外部中断功能,提高系统的响应速度。
    - 使用触摸感应功能,提高用户体验。

    5. 兼容性和支持


    - ATtiny1634 支持 QFN/MLF 和 20-pin SOIC 封装,与市面上大多数开发板兼容。
    - 提供详细的开发文档和支持工具,如 C 编译器、汇编器、调试器和评估套件。

    6. 常见问题与解决方案


    - 问题:如何进入低功耗模式?
    - 解决方案:通过设置相关寄存器(如 MCUCR 寄存器)来选择低功耗模式。
    - 问题:如何配置串行通信端口?
    - 解决方案:通过配置 UCSR 寄存器和相关引脚(如 UDR 寄存器),并初始化波特率寄存器(如 UBRR 寄存器)。

    7. 总结和推荐


    ATtiny1634 微控制器凭借其卓越的性能和低功耗特性,非常适合各类嵌入式应用。其丰富的功能和强大的技术支持使得开发过程更加便捷高效。因此,强烈推荐使用 ATtiny1634 作为新项目的选择之一。

ATTINY1634R-MUR参数

参数
EEPROM大小 256 x 8
程序存储器大小 16KB
接口类型 I2C,SPI,UART,USART,USI
速度 12MHz
数据总线宽度 8bit
I/O数量 18
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
核心处理器 AVR
数据转换器 A/D 12x10b
最大时钟频率 12MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器类型 FLASH
最小工作供电电压 1.8V
内核数 -
RAM大小 1KB
振荡器类型 内部
长*宽*高 4mm*4mm*740μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATTINY1634R-MUR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY1634R-MUR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY1634R-MUR ATTINY1634R-MUR数据手册

ATTINY1634R-MUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4472 ¥ 12.2288
25+ $ 1.3 ¥ 10.8794
100+ $ 1.1648 ¥ 9.7479
库存: 25872
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.22
