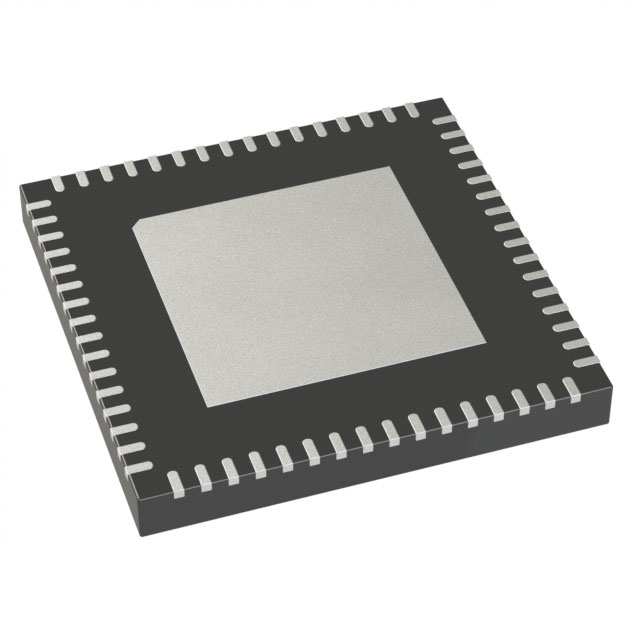

PIC32MZ1024EFG064-E/MR

产品分类: 微控制器(MCU)
产品描述: 2.1V~3.6V 180MHz 512KB FLASH 1MB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 46 1 Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG A/D 24x12b 32bit MIPS32® M-Class QFN-64 贴片安装 9mm*9mm*830μm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024EFG064-E/MR

PIC32MZ1024EFG064-E/MR概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family

    产品简介


    产品类型: PIC32MZ 是一款集成了浮点运算单元(EF)的嵌入式连接微控制器系列。
    主要功能: 该系列微控制器具备多种高级功能,如浮点运算支持、多通道直接内存访问(DMA)、安全特性(包括加密引擎和随机数生成器)、高性能通信接口(如USB 2.0 Hi-Speed On-The-Go (OTG) 控制器和以太网MAC),以及丰富的模拟输入和比较器资源。
    应用领域: PIC32MZ系列适用于广泛的应用领域,包括工业自动化、汽车电子、消费电子产品、通信系统、医疗设备等。

    技术参数


    - 核心: 252 MHz(最高可达415 DMIPS)的M-Class处理器。
    - 内存: 16 KB 指令缓存,4 KB 数据缓存;可编程闪存范围:512 KB 至 2048 KB;SRAM:128 KB 至 512 KB。
    - 工作电压和温度范围: 2.1V 至 3.6V,-40°C 至 +125°C。
    - 时钟管理: 可编程PLL和振荡器时钟源,独立看门狗定时器和死人定时器,快速唤醒和启动。
    - 电源管理: 低功耗模式(睡眠和空闲模式),内置电源上电复位(POR)和掉电复位(BOR)。
    - 通信接口: 包括USB 2.0 Hi-Speed On-The-Go (OTG),10/100 Mbps以太网MAC,六通道UART,六通道4线SPI,五通道I2C等。

    产品特点和优势


    - 强大的浮点运算能力: 内置FPU支持32位和64位浮点数学运算,提升计算效率。
    - 丰富的外设资源: 高性能的通信接口、多个串行接口、USB接口和以太网MAC,满足多样化应用需求。
    - 卓越的安全特性: 集成加密引擎和随机数生成器,支持AES、3DES、SHA等多种加密算法。
    - 灵活的管脚配置: 支持功能重映射,提高设计灵活性。

    应用案例和使用建议


    应用案例: PIC32MZ常用于需要高效处理能力和强大通信接口的工业控制系统、智能仪表和网络设备中。例如,在一个典型的工业自动化应用中,PIC32MZ可以用来控制电机和传感器,通过高速以太网接口进行数据传输。
    使用建议: 在选择具体型号时,需根据应用需求考虑内存容量、GPIO数量和通信接口类型。同时,建议在设计时充分测试各种外设的功能,确保系统稳定运行。

    兼容性和支持


    - 兼容性: PIC32MZ系列具有良好的兼容性,可以与多种标准通信协议(如I2C、SPI、USB等)无缝对接。
    - 支持服务: Microchip提供详尽的技术文档、开发工具(如MPLAB® Harmony软件框架)和在线技术支持,帮助开发者高效完成项目开发。

    常见问题与解决方案


    1. 问题: 系统启动后无法进入正常工作状态。
    - 解决办法: 检查电源电压是否符合规定范围,检查复位信号是否正常。

    2. 问题: 外部设备无法正常通信。
    - 解决办法: 确认所使用的通信协议是否正确配置,检查通信引脚是否已正确连接。
    3. 问题: 需要更多的外部存储空间。
    - 解决办法: 使用外部Flash存储器,可以通过外部总线接口(EBI)扩展存储容量。

    总结和推荐


    总结: PIC32MZ系列微控制器凭借其强大的处理能力、丰富的外设资源和卓越的安全特性,在多个应用领域展现出色的表现。尤其是其高效能的浮点运算和强大的通信接口,使其成为工业控制、网络通信和物联网设备的理想选择。
    推荐: 推荐对需要高效处理能力和强大通信接口的应用开发者使用PIC32MZ系列微控制器。对于需要高可靠性和安全性要求的项目,更是首选。Microchip提供的详尽文档和支持服务,也将极大地简化开发过程,提高项目成功率。

PIC32MZ1024EFG064-E/MR参数

参数
I/O数量 46
速度 180MHz
程序存储器大小 1MB
振荡器类型 内部
内核数 1
核心处理器 MIPS32® M-Class
最大时钟频率 -
数据转换器 A/D 24x12b
EEPROM大小 -
RAM大小 512KB
接口类型 Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
最小工作供电电压 -
数据总线宽度 32bit
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2.1V~3.6V
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
最大工作供电电压 -
长*宽*高 9mm*9mm*830μm
通用封装 QFN-64
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC32MZ1024EFG064-E/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFG064-E/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024EFG064-E/MR PIC32MZ1024EFG064-E/MR数据手册

PIC32MZ1024EFG064-E/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
