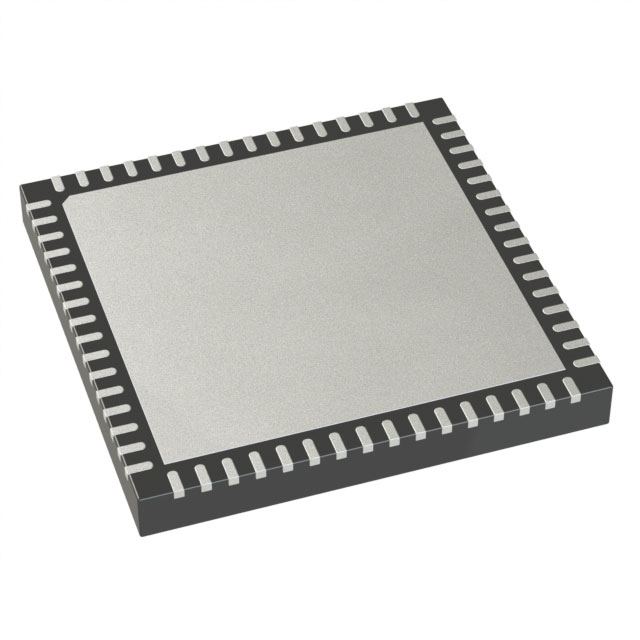

ATMEGA1281V-8MUR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 8MHz 8KB FLASH 128KB Brown-out Detect/Reset,POR,PWM,WDT 内部 54 1.8V 5.5V 8MHz EBI,EMI,I2C,SPI,UART,USART 4 x 8 A/D 8x10b 8bit AVR QFN 贴片安装,黏合安装 9mm*9mm*880μm
供应商型号: ATMEGA1281V-8MURTR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA1281V-8MUR

ATMEGA1281V-8MUR概述

    # ATmega640/1280/2560/2561 AVR Microcontroller Comprehensive Technical Analysis

    1. 产品简介


    ATmega640/1280/2560/2561系列微控制器是Atmel公司基于增强型RISC架构设计的高性能、低功耗8位微控制器。这一系列控制器凭借强大的指令集和高达16MIPS的运行速度,在多种嵌入式系统中得到了广泛应用。这些芯片的核心优势在于单周期指令执行能力,能够在紧凑的空间内实现高效能计算,广泛应用于工业控制、消费电子、汽车电子及物联网等领域。
    主要功能:
    - 高性能的In-System Self-Programmable Flash存储器,支持多达256KB程序存储空间。
    - 集成4KB EEPROM与8KB SRAM。
    - 支持丰富的外设,包括多路通用IO端口、多个定时器/计数器、16通道10位ADC以及多种串行接口。
    - 具备超低功耗模式(如Power-down、Standby模式),适用于便携式设备。

    2. 技术参数


    以下是ATmega640/1280/2560/2561的主要技术规格:
    | 参数 | 值 |

    | 内存容量 | 64KB/128KB/256KB Flash |
    | EEPROM | 4KB |
    | SRAM | 8KB |
    | IO引脚数量 | 86个(ATmega1280) |
    | 工作频率 | 0~16MHz @ 4.5V~5.5V |
    | 功耗 | 活动模式:1MHz@1.8V时为500µA |
    睡眠模式:0.1µA@1.8V |
    | 温度范围 | -40°C至85°C工业级 |
    | 封装类型 | QFN/MLF、TQFP、CBGA等多种封装 |

    3. 产品特点和优势


    ATmega640/1280/2560/2561系列微控制器具备以下显著特点:
    - 高性能与低功耗结合:采用增强RISC架构,支持最高16MIPS运算能力;低功耗模式下,功耗可降至几乎零点。
    - 丰富外设资源:包含多个独立的定时器/计数器模块、UART、SPI、TWI接口及16通道ADC,极大提升系统的灵活性和扩展性。
    - 高耐久性Flash与EEPROM:写入/擦除循环次数高达10,000次(Flash)和100,000次(EEPROM),数据保存寿命长达100年。
    - 高集成度:内部集成了电压参考电路、模拟比较器及内部振荡器,减少了对外部组件的需求。
    - 开发友好:提供QTouch库支持电容触摸功能,并兼容IEEE标准JTAG调试接口,简化了软件调试流程。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于自动化生产设备中的运动控制或传感器数据采集。
    - 消费电子:作为智能家电的核心控制单元。
    - 物联网设备:适合低功耗无线通信网关的设计。
    使用建议:
    1. 选择合适的Flash容量版本:根据实际项目需求选择对应内存大小的型号,避免资源浪费。
    2. 合理规划电源管理:在低功耗模式下启用中断唤醒机制以延长电池续航时间。
    3. 使用QTouch库优化触摸界面设计:利用其提供的Adjacent Key Suppression®技术,消除误触的可能性。

    5. 兼容性和支持


    该系列微控制器与大多数外围设备具有良好兼容性,支持常见的通信协议如SPI、UART、I²C等。Atmel公司为其提供了全面的技术支持服务,包括详细的参考手册、C语言开发工具链以及在线社区讨论平台,方便开发者快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 程序下载失败 | 检查JTAG接口连接是否正确,更新驱动程序。 |
    | 无法进入低功耗模式 | 确保未开启禁止睡眠功能,检查时钟设置。 |
    | 触摸感应不够灵敏 | 调整电容补偿值或改善触摸电极布局。 |

    7. 总结和推荐


    综合评估:
    ATmega640/1280/2560/2561系列微控制器凭借其高性能、低功耗特性及丰富的外设配置,在工业控制、消费电子以及物联网领域表现出色。无论是对于初学者还是资深工程师而言,其开放性的设计和广泛的支持文档都使其成为一款极具吸引力的产品。
    推荐程度:
    强烈推荐!这款微控制器不仅性能优越,还具备出色的稳定性和可靠性,非常适合需要高效能和低功耗的嵌入式应用场景。通过合理配置和编程,它能够满足绝大多数复杂系统的需求。

ATMEGA1281V-8MUR参数

参数
最小工作供电电压 1.8V
速度 8MHz
程序存储器类型 FLASH
最大工作供电电压 5.5V
接口类型 EBI,EMI,I2C,SPI,UART,USART
数据总线宽度 8bit
振荡器类型 内部
RAM大小 8KB
EEPROM大小 4 x 8
程序存储器大小 128KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 8MHz
内核数 -
数据转换器 A/D 8x10b
核心处理器 AVR
I/O数量 54
长*宽*高 9mm*9mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATMEGA1281V-8MUR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA1281V-8MUR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA1281V-8MUR ATMEGA1281V-8MUR数据手册

ATMEGA1281V-8MUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 9.9528 ¥ 83.2928
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 333171.2
直接购买
加入购物车
