ATMEGA168-20PU

产品分类: 微控制器(MCU)
产品描述: Microchip ATmega系列单片机, AVR内核, 28针, PDIP封装
供应商型号: DV-17364710
供应商: 海外现货
标准整包数: 1

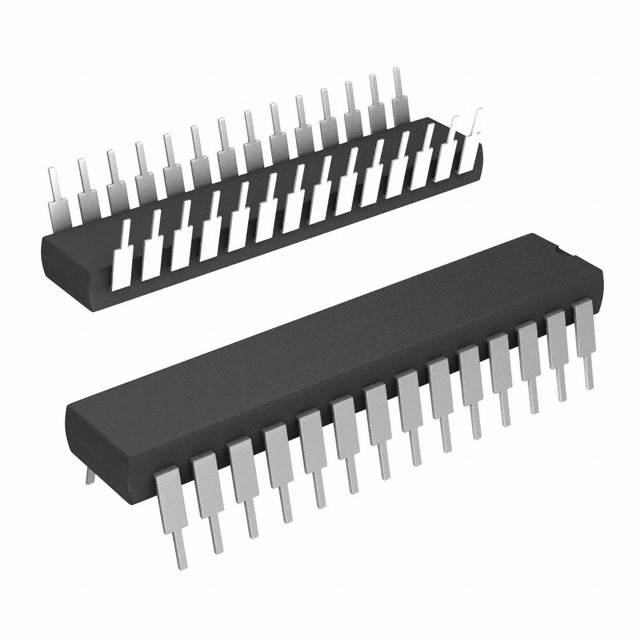

MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA168-20PU

ATMEGA168-20PU概述

    ATmega48/88/168 8-bit Microcontroller: A Comprehensive Guide

    产品简介


    ATmega48/88/168 是一款低功耗的CMOS 8位微控制器,采用增强型RISC架构设计。这些型号根据内存大小有所不同,分别具备4KB、8KB和16KB的内部闪存,适用于各种嵌入式控制系统,尤其适合需要高效能和低功耗的应用场景。

    技术参数


    - 处理器:AVR 8位微控制器,具有高性能、低功耗的特点,最高可达到20 MIPS的处理速度(20MHz下)。
    - 存储器:
    - 内部闪存:4KB/8KB/16KB,耐擦写次数高达10,000次。
    - EEPROM:256B/512B/512B,耐擦写次数高达100,000次。
    - SRAM:512B/1KB/1KB。
    - 外围特性:
    - 两个8位定时计数器,一个16位定时计数器。
    - 真实时计数器。
    - 6个或8个PWM通道。
    - 10位ADC,具备多种采样模式。
    - 支持USART、SPI和I2C接口。
    - 可编程看门狗定时器。
    - 模拟比较器,输入/输出引脚变更中断。

    产品特点和优势


    ATmega48/88/168 的核心优势在于其高性能和低功耗。该微控制器具有131条强大的指令集,大部分指令可在单时钟周期内执行,这使其能够实现近似于1 MIPS每兆赫的速度。此外,它配备了多达32个通用寄存器和一个单时钟周期访问时间的快速访问寄存器文件,使得算术逻辑单元操作可以在一个时钟周期内完成。这些特性显著提升了处理效率并降低了能耗。

    应用案例和使用建议


    该微控制器广泛应用于各类嵌入式系统,如家庭自动化、工业控制、消费电子等。例如,在家电控制器中,它可以用于处理复杂的逻辑运算和数据采集。使用建议如下:
    - 温度范围:确保在-40°C到85°C的工作温度范围内正常运行。
    - 电源管理:利用多种省电模式(Idle, ADC噪声减少, Power-save, Power-down, Standby),以降低整体功耗。
    - 安全机制:启用编程锁来增加软件安全性。

    兼容性和支持


    ATmega48/88/168 支持SPI和I2C等通信协议,可以方便地与其它电子设备集成。此外,Atmel提供了全面的开发工具套件,包括C编译器、宏汇编器、程序调试/模拟器、在线仿真器和评估套件,方便开发者进行项目开发和测试。

    常见问题与解决方案


    - 问题:电源电压不稳导致微控制器无法正常启动。
    - 解决方案:检查电源电路是否稳定,并在必要时添加滤波电容。

    - 问题:定时器功能不稳定。
    - 解决方案:确认定时器配置正确,并检查是否有其他模块干扰定时器信号。

    总结和推荐


    ATmega48/88/168 以其卓越的性能、低功耗和丰富的功能,成为众多嵌入式控制系统领域的理想选择。无论是在复杂的数据处理任务还是在电池供电的应用场景中,它都能提供可靠的支持。强烈推荐给对高效能、低功耗有高要求的设计者和开发者。

ATMEGA168-20PU参数

参数
内核数 -
最大工作供电电压 5.5V
程序存储器类型 FLASH
RAM大小 1KB
数据总线宽度 8bit
EEPROM大小 512 x 8
最大时钟频率 20MHz
电压-电源(Vcc/Vdd) 2.7V~5.5V
核心处理器 AVR
最小工作供电电压 2.7V
速度 20MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器大小 16KB
振荡器类型 内部
数据转换器 A/D 6x10b
接口类型 I2C,SPI,UART,USART
I/O数量 23
长*宽*高 34.8mm*7.5mm*4.57mm
通用封装 PDIP-28
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

ATMEGA168-20PU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA168-20PU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA168-20PU ATMEGA168-20PU数据手册

ATMEGA168-20PU封装设计

查看详情并下载
Symbol
Footprint
3D Model
