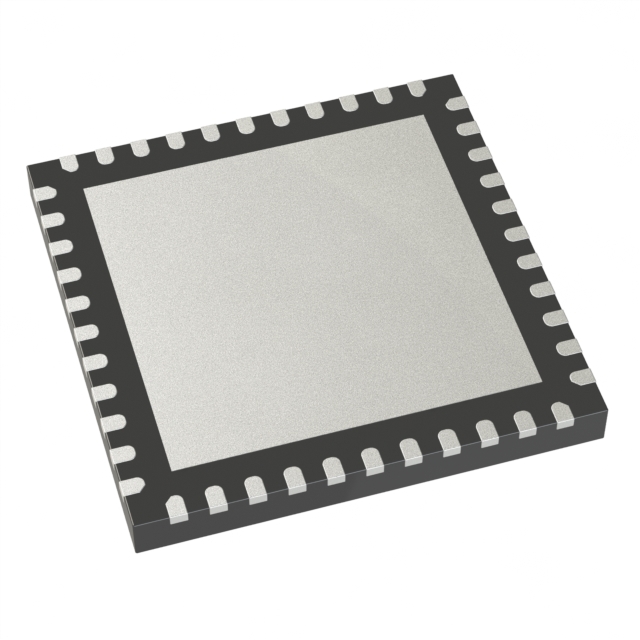

PIC16LF18875-I/ML

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16LF系列单片机, PIC内核, 40针, QFN封装
供应商型号: 9053050
供应商: 海外现货
标准整包数: 5
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF18875-I/ML

PIC16LF18875-I/ML概述

    PIC16(L)F18855/75 微控制器技术手册

    1. 产品简介


    PIC16(L)F18855/75微控制器 是一款功能丰富的单片机,具备模拟功能、核心独立外设及通信外设,集成了eXtreme Low-Power(XLP)技术,适用于广泛的通用和低功耗应用。这一系列的特点包括CRC/SCAN、硬件限值定时器(HLT)和窗口看门狗定时器(WWDT),以支持添加安全功能的应用。此外,该系列还包括最高达14 KB的Flash存储器,以及带计算功能的10位模数转换器(ADC2),用于减少应用程序的复杂性。

    2. 技术参数


    - 处理器架构:C编译器优化的RISC架构
    - 时钟频率:DC至32 MHz输入时钟,最低指令周期125 ns
    - 内存:
    - 最高14 KB Flash程序存储器
    - 最高1 KB数据SRAM存储器
    - 256字节EEPROM
    - 电源电压范围:
    - PIC16LF18855/75:1.8V至3.6V
    - PIC16F18855/75:2.3V至5.5V
    - 温度范围:
    - 工业级:-40°C 至 85°C
    - 扩展级:-40°C 至 125°C
    - 供电模式:
    - 睡眠模式:50 nA@1.8V(典型)
    - 看门狗定时器:500 nA@1.8V(典型)
    - 辅助振荡器:500 nA@32 kHz(典型)
    - 操作电流:8 µA@32 kHz,1.8V(典型)

    3. 产品特点和优势


    - 低功耗特性:集成eXtreme Low-Power(XLP)技术,包括极低电流睡眠模式。
    - 丰富外设:拥有多个模数转换器(ADC)、数模转换器(DAC)、比较器和多种定时器。
    - 可靠性:支持多种保护机制,如编程代码保护、硬件限制定时器等。
    - 多功能接口:包括EUSART、RS-232、RS-485和LIN兼容通信接口,适合广泛的应用场景。

    4. 应用案例和使用建议


    - 电机控制:利用PWM和比较器模块实现精准的电机控制,通过低功耗运行延长电池寿命。
    - 传感器节点:利用多个模拟输入通道(ADC)进行多传感器数据采集,配合灵活的电源管理实现长时间工作。
    - 数据记录仪:使用内部EEPROM存储数据,具备高精度的时钟监控功能确保数据完整性。

    5. 兼容性和支持


    - 封装:提供多种封装选择,如PDIP、SOIC、SSOP、QFN和TQFP,具体见表格1。
    - 技术支持:Microchip提供详尽的技术文档、开发工具以及在线支持资源,帮助用户快速掌握产品应用。

    6. 常见问题与解决方案


    - 问题一:产品在特定条件下无法正常启动。
    - 解决方案:检查所有VDD和VSS引脚是否正确连接,避免出现浮接情况。
    - 问题二:系统在运行过程中突然重启。
    - 解决方案:确保看门狗定时器配置正确,并定期重置以防止意外重启。
    - 问题三:外部传感器信号不稳定。
    - 解决方案:调整传感器到MCU的接口设置,如选择合适的采样率和滤波方式,以提高信号稳定性。

    7. 总结和推荐


    PIC16(L)F18855/75 微控制器凭借其强大的性能、丰富的外设配置和卓越的低功耗表现,在各种低功耗和通用型应用中表现出色。其易用性、高可靠性及全面的技术支持使得它成为工程师在设计嵌入式系统时的理想选择。强烈推荐在需要高效能、低功耗控制的项目中采用此款MCU。

PIC16LF18875-I/ML参数

参数
程序存储器大小 14KB
程序存储器类型 FLASH
数据总线宽度 8bit
I/O数量 36
最小工作供电电压 1.8V
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 32MHz
EEPROM大小 256 x 8
数据转换器 A/D 35x10b,D/A 1x5b
电压-电源(Vcc/Vdd) 1.8V~3.6V
振荡器类型 内部
核心处理器 PIC
内核数 -
速度 32MHz
RAM大小 1KB
接口类型 I2C,LINbus,SPI,UART,USART
长*宽*高 6mm*6mm*950μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16LF18875-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF18875-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF18875-I/ML PIC16LF18875-I/ML数据手册

PIC16LF18875-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 26.4957
15+ ¥ 20.3164
25+ ¥ 19.8778
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
