ATSAMD20J14A-MNT

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 48MHz 2KB FLASH 16KB 欠压检测/复位,POR,WDT 内部 52 1.62V 3.63V 48MHz I2C,SPI,UART,USART A/D 20x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ QFN-64 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMD20J14A-MNT

ATSAMD20J14A-MNT概述

    # SMART ARM-Based Microcontrollers: SAM D20E/D20G/D20J 系列综述

    产品简介


    SMART ARM-Based Microcontrollers SAM D20E、SAM D20G 和 SAM D20J 是由 Atmel 公司设计的一系列低功耗微控制器,采用 32 位 ARM Cortex-M0+ 处理器,引脚数量为 32 至 64,内嵌闪存(Flash)容量最高可达 256KB,静态随机存储器(SRAM)容量高达 32KB。这些微控制器的最大运行频率为 48MHz,CoreMark/MHz 达到 2.46。它们旨在通过一致的外设模块、十六进制兼容代码、线性地址映射和引脚兼容迁移路径,实现简单直观的迁移。所有设备都配备了智能且灵活的外设、事件系统以及支持电容式触摸按钮、滑块和滚轮用户界面的功能。
    主要功能
    - 处理器:ARM Cortex-M0+ 内核,最高运行频率为 48MHz。
    - 内存:支持从 16KB 到 256KB 的闪存,以及从 2KB 到 32KB 的 SRAM。
    - 系统功能:包含电源启动复位(POR)、欠压检测(BOD)功能,以及多种时钟选项,包括数字频率锁定环(DFLL48M)。
    - 低功耗模式:支持空闲模式和待机模式,同时具备睡眠唤醒功能。
    应用领域
    - 智能家居设备
    - 工业自动化控制
    - 消费电子产品
    - 物联网(IoT)节点

    技术参数


    以下是 SAM D20 系列微控制器的关键技术参数列表:
    | 参数 | 值 |

    | CPU 架构 | ARM Cortex-M0+ |
    | 最大运行频率 | 48MHz |
    | Flash 容量 | 16KB ~ 256KB |
    | SRAM 容量 | 2KB ~ 32KB |
    | I/O 引脚数量 | 26/38/52 |
    | 外部中断数量 | 16 |
    | SERCOM 接口数量 | 4/6 |
    | 定时器/计数器数量 | 6/8 |
    | ADC 通道数量 | 10/14/20 |
    | DAC 通道数量 | 1 |
    | 温度范围 | -40°C 至 +85°C 或 -40°C 至 +105°C |
    工作电压范围为 1.62V 至 3.63V,支持多种封装形式(如 QFN、TQFP 和 UFBGA),并提供多种存储配置选择。

    产品特点和优势


    SAM D20 系列微控制器具有以下显著特点和优势:
    1. 低功耗设计:支持多种节能模式,可在不同功耗状态下灵活切换,延长电池寿命。
    2. 强大的外设集成:集成了多达八个通道的事件系统、六个串行通信接口(SERCOM)、多路 12 位 ADC 和一个 DAC。
    3. 灵活性强:可通过配置将多个定时器组合成更大的 32 位定时器,适用于复杂的定时任务。
    4. 高精度时钟管理:支持多种振荡器选项,并允许独立配置不同外设的工作频率。
    5. 开发工具丰富:提供全面的开发工具链,包括 C 编译器、调试器、仿真器等,简化开发流程。
    这些特点使得 SAM D20 系列成为物联网、工业控制和消费电子领域的理想选择,尤其适合需要高性能、低功耗和多功能集成的应用场景。

    应用案例和使用建议


    应用案例
    1. 智能家居门锁:利用电容式触摸屏和 GPIO 引脚,实现门禁系统的输入验证和状态指示。
    2. 无线传感器网络节点:结合低功耗模式和多个通信接口(USART、I2C),构建高效的数据采集终端。
    3. 工业监控仪表:利用高精度 ADC 和定时器,实现对温度、压力等参数的实时监测与记录。
    使用建议
    - 根据具体需求选择合适的闪存和 SRAM 配置,避免资源浪费。
    - 在设计时优先考虑功耗管理策略,合理设置睡眠模式以减少不必要的能量消耗。
    - 结合开发工具进行详细调试,确保外围设备正常运行。

    兼容性和支持


    SAM D20 系列微控制器与其他标准电子元件高度兼容,可直接用于现有设计中替换或升级旧型号产品。Atmel 提供详尽的技术文档和支持服务,包括在线社区论坛、样片申请和技术培训课程,帮助用户快速上手和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始化失败 | 检查供电电压是否符合要求;确认所有引脚已正确连接。 |
    | 通信异常 | 调整波特率设置;检查外部干扰源。 |
    | 功耗过高 | 启用深度休眠模式;减少未使用的外设活动。 |

    总结和推荐


    总体而言,SAM D20E、SAM D20G 和 SAM D20J 系列微控制器凭借其卓越的性能、灵活的架构以及广泛的适用性,在众多领域展现出强大的竞争力。特别是在物联网、工业自动化和个人消费电子领域,它们的表现尤为出色。因此,对于需要高性能、低功耗和多功能集成的项目,强烈推荐选用此系列产品。此外,完善的开发工具和优质的技术支持进一步提升了其市场吸引力。

ATSAMD20J14A-MNT参数

参数
最小工作供电电压 1.62V
最大时钟频率 48MHz
外设 欠压检测/复位,POR,WDT
数据总线宽度 32bit
核心处理器 ARM® Cortex®-M0+
程序存储器大小 16KB
数据转换器 A/D 20x12b,D/A 1x10b
速度 48MHz
RAM大小 2KB
EEPROM大小 -
接口类型 I2C,SPI,UART,USART
I/O数量 52
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.62V~3.6V
内核数 -
最大工作供电电压 3.63V
程序存储器类型 FLASH

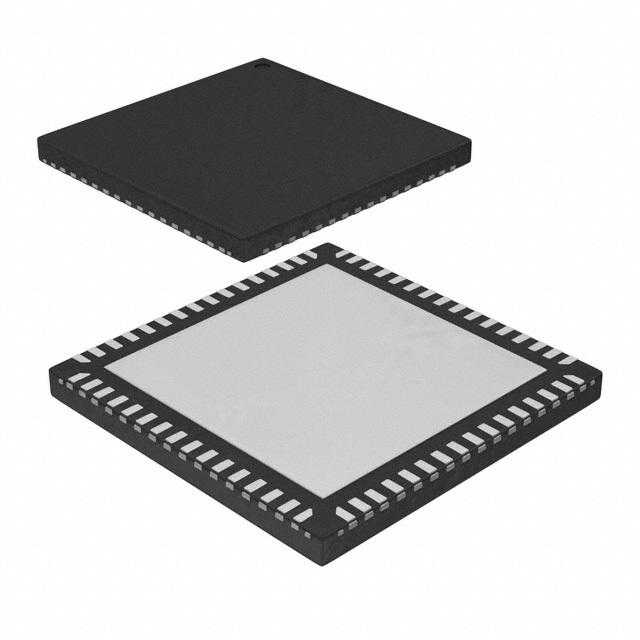

通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售

ATSAMD20J14A-MNT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMD20J14A-MNT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMD20J14A-MNT ATSAMD20J14A-MNT数据手册
