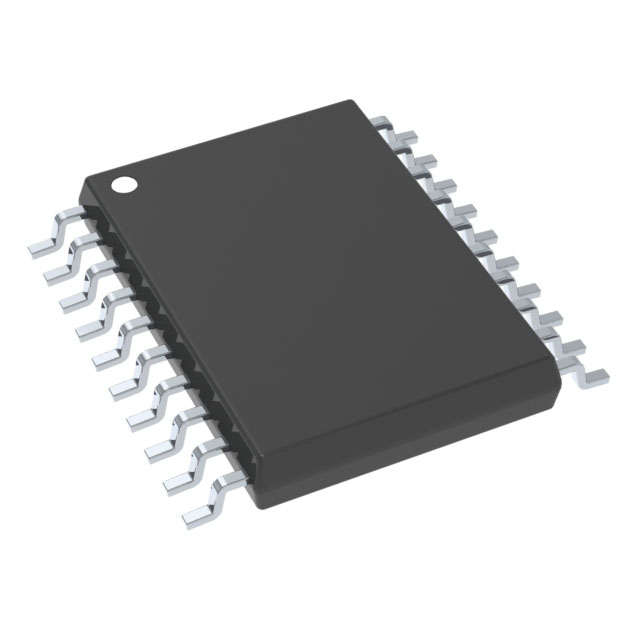

PIC16F1769-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 20针, SSOP封装
供应商型号: 2696646
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1769-I/SS

PIC16F1769-I/SS概述

    PIC16(L)F1764/5/8/9 系列微控制器技术手册

    产品简介


    PIC16(L)F1764/5/8/9 是由Microchip公司生产的一系列8位Flash微控制器,具有智能模拟和数字外设,能够创建最多两个独立的闭环通道。这些14针和20针的设备可以将片上外设互联,以创建符合每个应用需求的自定义功能。它们有助于简化复杂控制系统的实现,并赋予设计者创新的灵活性。

    技术参数


    - 核心功能:
    - C编译器优化的精简指令集架构(RISC)
    - 操作速度:DC至32MHz时钟输入,最小指令周期125ns
    - 断点能力
    - 16级深硬件堆栈
    - 最多四个8位定时器
    - 最多三个16位定时器
    - 上电复位(POR)
    - 可配置上电定时器(PWRT)
    - 带可选触发电平的掉电复位(BOR)
    - 存储器:
    - 最大14KB Flash程序内存
    - 最大1024字节数据RAM内存
    - 高耐久Flash(HEF):128B非易失性数据存储,擦写次数可达10万次
    - 操作特性:
    - 操作电压范围:
    - PIC16LF1764/5/8/9: 1.8V到3.6V
    - PIC16F1764/5/8/9: 2.3V到5.5V
    - 温度范围:
    - 工业级:-40°C 到 +85°C
    - 扩展级:-40°C 到 +125°C
    - 超低功耗特性:
    - 休眠模式:1.8V下典型值50nA
    - 看门狗定时器:1.8V下典型值500nA
    - 辅助振荡器:32kHz下典型值500nA
    - 运行电流:32kHz,1.8V下典型值8μA
    - 低功耗掉电复位(LPBOR):休眠模式下200nA

    产品特点和优势


    PIC16(L)F1764/5/8/9 系列微控制器的独特功能在于其卓越的计算能力和低功耗特性,非常适合需要长时间运行且功耗敏感的应用场合。这些设备还具备多种内置的模拟和数字外设,如比较器、模数转换器(ADC)、脉宽调制器(PWM)等,使其成为复杂控制系统的理想选择。此外,它们还具有灵活的配置选项,可通过外设引脚选择(PPS)将任何数字引脚配置为输出,这大大提高了其应用的灵活性。

    应用案例和使用建议


    这种微控制器广泛应用于电机控制、电源管理、传感器接口等领域。例如,在电机控制应用中,通过集成的互补输出发生器(COG)模块可以轻松实现推挽、全桥和转向控制模式。建议在设计时充分考虑微控制器的低功耗特性,合理设置看门狗定时器和其他节能措施,以延长电池寿命。

    兼容性和支持


    该系列产品与各种标准的通信协议兼容,如USART、SPI、I2C等。Microchip公司提供了全面的支持服务,包括在线文档、技术支持和软件工具。对于不同封装形式(如PDIP、SOIC、TSSOP、QFN和SSOP),用户可以根据具体应用的需求进行选择。

    常见问题与解决方案


    - 问题1:微控制器进入休眠模式后无法唤醒。
    - 解决方案:检查看门狗定时器(WDT)是否被禁用,确保WDT被启用并正确配置。

    - 问题2:ADC转换结果异常。
    - 解决方案:确认ADC配置正确,如参考电压、采样时间等参数设置无误。

    总结和推荐


    综上所述,PIC16(L)F1764/5/8/9系列微控制器凭借其强大的计算能力、丰富的外设配置以及出色的低功耗特性,在众多应用中展现出色的表现。特别是在需要长时间稳定运行的应用场景中,如电池供电设备、工业自动化控制系统等,该系列微控制器无疑是一个优秀的选择。因此,我们强烈推荐使用这一系列微控制器来满足您的开发需求。

PIC16F1769-I/SS参数

参数
电压-电源(Vcc/Vdd) 2.3V~5.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 12x10b,D/A 2x5b,2x10b
最大工作供电电压 3.6V,5.5V
EEPROM大小 128 x 8
内核数 -
最大时钟频率 32MHz
速度 32MHz
数据总线宽度 8bit
接口类型 I2C,LINbus,SPI,UART,USART
核心处理器 PIC
振荡器类型 内部
I/O数量 18
RAM大小 1KB
最小工作供电电压 2.5V
程序存储器类型 FLASH
程序存储器大小 14KB
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F1769-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
