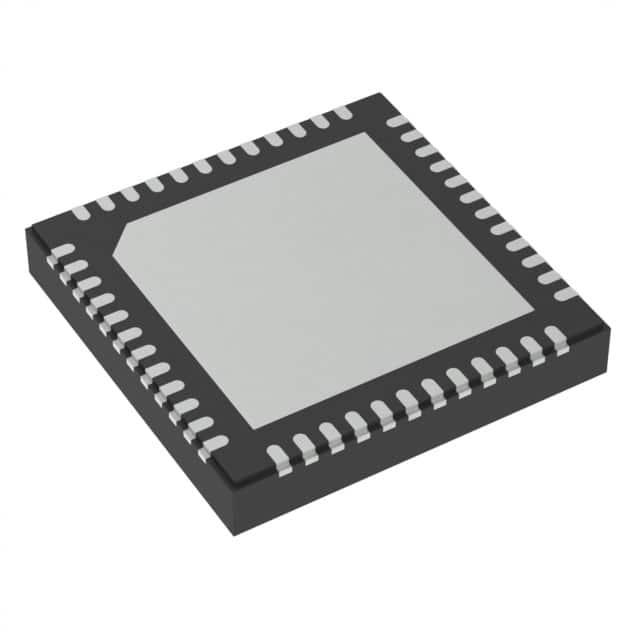

PIC32MK0512GPG048T-E/7MX

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 37 1 I2C,IrDA,LINbus,SPI,UART,USART 32bit MIPS32® microAptiv™ VQFN-48 贴片安装,黏合安装
供应商型号: 579-512GPG048T-E/7MX
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK0512GPG048T-E/7MX

PIC32MK0512GPG048T-E/7MX概述

    PIC32MK GPG/MCJ with CAN FD Family:综合技术手册

    1. 产品简介


    PIC32MK GPG/MCJ 是Microchip Technology Inc.生产的高性能嵌入式微控制器系列,专为通用和电机控制应用设计。此系列微控制器提供多种封装选项和不同的引脚配置,适用于广泛的应用领域,如汽车、工业自动化、电源管理和消费电子产品等。

    2. 技术参数


    - 工作电压:2.3V至3.6V
    - 工作温度范围:
    - -40ºC 至 +85ºC(最高可达120 MHz)
    - -40ºC 至 +125ºC(最高可达80 MHz)
    - CPU核心:MIPS32® microAptiv™ MCU核心,集成浮点运算单元,最高可达120 MHz(约198 DMIPS)
    - 内存配置:
    - 程序存储器:256K 至 512K字节
    - 数据存储器:64K字节
    - 引导闪存:16K字节
    - 接口和功能:
    - 多达九组电机控制PWM通道
    - 四个高带宽运算放大器和五个比较器
    - 高速ADC模块,支持多达30个模拟输入
    - CAN灵活数据速率(CAN FD)模块
    - 两个UART模块,支持LIN 2.1和IrDA协议
    - 两个SPI/I2S模块
    - 两个I2C模块,支持SMBus协议

    3. 产品特点和优势


    - 高速处理能力:MIPS32® microAptiv™核心和浮点运算单元提供了强大的计算能力。
    - 丰富接口:多个串行通信接口和电机控制PWM通道,适用于各种复杂应用。
    - 电源管理:低功耗管理模式和独立的复位及欠压检测,确保稳定可靠的工作。
    - 多功能集成:集成电机控制PWM、高速ADC、多个比较器及运算放大器,减少了外部硬件需求。

    4. 应用案例和使用建议


    - 工业自动化:利用内置的电机控制PWM,可用于步进电机和伺服电机的控制。
    - 电源管理:利用高速ADC,可以实现高精度的电流和电压测量。
    - 消费电子:音频/图形接口可用于家用电器的显示和声音输出。
    - 建议:对于工业自动化应用,建议优先使用电机控制PWM和高精度ADC;对于消费电子产品,考虑使用音频和图形接口进行开发。

    5. 兼容性和支持


    - 兼容性:与现有的Microchip工具链高度兼容,方便软件开发和调试。
    - 支持:厂商提供全面的技术文档和支持,包括MPLAB® Harmony Integrated Software Framework和丰富的中间件。

    6. 常见问题与解决方案


    - 问题1:系统无法启动。
    - 解决方法:检查电源电压是否在规定范围内,重启系统并确保所有必要的硬件连接正确。
    - 问题2:数据传输不稳定。
    - 解决方法:检查串行通信接口配置,确保波特率和其他设置匹配。

    7. 总结和推荐


    PIC32MK GPG/MCJ系列微控制器以其出色的处理能力和丰富的外设集成,在广泛的工业和消费应用中表现出色。它具有优秀的电源管理能力和强大的计算能力,特别适合需要高性能电机控制和数据采集的应用。强烈推荐该系列微控制器用于需要高集成度和高性能的项目。
    通过以上分析可以看出,PIC32MK GPG/MCJ系列是一款极具竞争力的微控制器,能够满足绝大多数应用需求。

PIC32MK0512GPG048T-E/7MX参数

参数
速度 80MHz
振荡器类型 内部
最大时钟频率 -
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
最大工作供电电压 -
程序存储器大小 512KB
I/O数量 37
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
RAM大小 64KB
数据转换器 -
电压-电源(Vcc/Vdd) 2.3V~3.6V
数据总线宽度 32bit
核心处理器 MIPS32® microAptiv™
最小工作供电电压 -
EEPROM大小 -
内核数 1
程序存储器类型 FLASH
通用封装 VQFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MK0512GPG048T-E/7MX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MK0512GPG048T-E/7MX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MK0512GPG048T-E/7MX PIC32MK0512GPG048T-E/7MX数据手册

PIC32MK0512GPG048T-E/7MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
