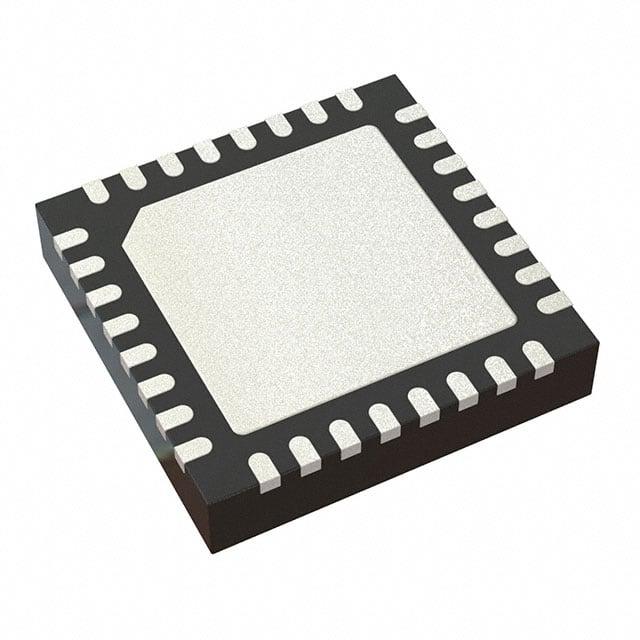

ATSAMD21E18A-MF

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 48MHz 32KB FLASH 256KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 26 1 1.62V 3.63V 48MHz I2C,LINbus,SPI,UART,USART,USB A/D 10x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: MIK-ATSAMD21E18A-MF
供应商: 海外现货
标准整包数: 1

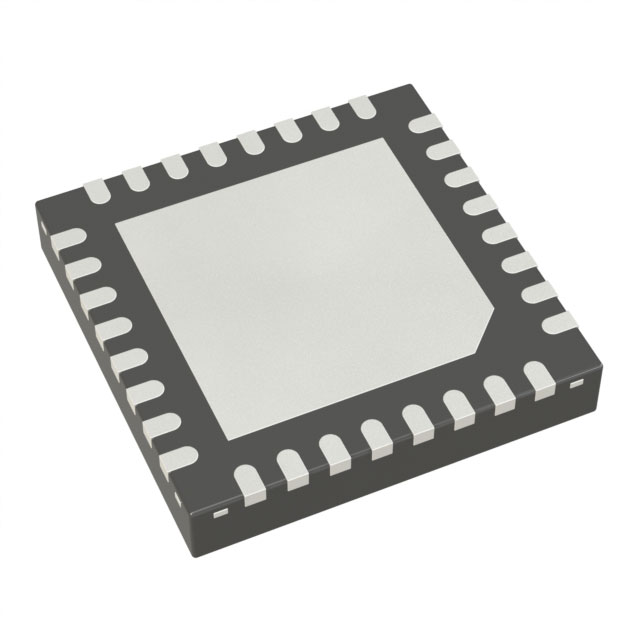

MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMD21E18A-MF

ATSAMD21E18A-MF概述


    产品简介


    SAM D21/DA1 系列是来自 Microchip Technology Inc. 的低功耗 32 位 ARM Cortex-M0+ 微控制器(MCU),具备高级模拟和脉冲宽度调制(PWM)功能。这款微控制器适用于广泛的应用场景,包括工业自动化、物联网(IoT)、消费电子和便携式医疗设备等。

    技术参数


    处理器
    - ARM Cortex-M0+ 内核,最高运行频率为 48 MHz
    - 单周期硬件乘法器
    - 微跟踪缓冲器(MTB)
    存储器
    - RWWEE:4/2/1/0.5 KB (视型号而定)
    - 内部 Flash:256/128/64/32/16 KB
    - SRAM:32/16/8/4 KB
    系统功能
    - 电源上电复位(POR)和欠压检测(BOD)
    - 时钟选项:内部/外部时钟选项,48 MHz 数字频率锁定环(DFLL48M)和 48 MHz 至 96 MHz 分数数字锁相环(FDPLL96M)
    - 外部中断控制器(EIC),16个外部中断,一个不可屏蔽中断(NMI)
    - 调试接口:双引脚串行线调试(SWD)
    低功耗模式
    - 空闲和待机睡眠模式
    - 睡眠行走外设
    外设
    - 12 通道直接内存访问控制器(DMAC)
    - 12 通道事件系统
    - 最多五个 16 位定时器/计数器(TC),可配置为 16 位 TC 或 8 位 TC
    - 四个 24 位定时器/计数器用于控制(TCC)
    - 八个全速(12 Mbps)通用串行总线(USB)端口
    - 六个串行通信接口(SERCOM),可配置为USART、I2C、SPI或LIN客户端
    - 两个通道的I2S接口
    - 12 位,350 ksps 模数转换器(ADC)
    - 10 位,350 ksps 数模转换器(DAC)
    - 最多四个模拟比较器(AC)

    产品特点和优势


    SAM D21/DA1 系列具备多种独特的功能,使其在市场上具有很高的竞争力。首先,其ARM Cortex-M0+内核提供强大的处理能力,同时保持低功耗。单周期硬件乘法器和MTB功能大大提高了系统的计算效率。集成的高性能ADC和DAC,使得该系列在需要高精度模拟信号处理的应用中表现出色。此外,通过多个定时器/计数器和DMAC,可以实现复杂的数据传输和处理任务,非常适合工业控制和自动化应用。

    应用案例和使用建议


    该系列微控制器在多种应用中表现优异。例如,在工业自动化领域,它可以通过丰富的外设接口,如SERCOM、PWM和ADC,实现高效的电机控制和传感器数据采集。在消费电子领域,其内置的USB接口可以简化设备与电脑之间的通信,提升用户体验。
    使用建议:
    - 在设计电机控制系统时,合理利用PWM和TCC功能,以提高效率和响应速度。
    - 利用SERCOM接口的灵活性,根据具体需求选择合适的通信协议。
    - 在开发过程中,充分利用Microchip提供的工具和支持,如IAR嵌入式工作平台,加速产品开发进程。

    兼容性和支持


    SAM D21/DA1 系列与Microchip的其他产品具有良好的兼容性,如与SAM D20系列的“Drop-in”兼容性。厂商提供了全面的技术支持和文档资源,包括详细的参考手册、应用笔记和开发工具包,有助于开发者快速上手并优化设计。

    常见问题与解决方案


    问题1:启动后发现设备没有正常初始化
    - 解决方法:检查电源电压是否符合要求,并确保正确的电源管理设置。如果使用外部时钟源,确认其正确连接且稳定。
    问题2:ADC输出结果不准确
    - 解决方法:检查ADC相关的配置参数,如采样时间、增益设置等。确保模拟输入信号在有效范围内,并考虑外部噪声的影响。

    总结和推荐


    总体而言,SAM D21/DA1 系列凭借其高性能、低功耗和广泛的外设接口,成为众多应用场景下的理想选择。其高度集成性和易于使用的开发环境使得其在开发过程中更加便捷。因此,强烈推荐给需要强大处理能力和多功能接口的嵌入式系统项目。

ATSAMD21E18A-MF参数

参数
数据转换器 A/D 10x12b,D/A 1x10b
电压-电源(Vcc/Vdd) 1.62V~3.6V
程序存储器大小 256KB
振荡器类型 内部
最大时钟频率 48MHz
程序存储器类型 FLASH
EEPROM大小 -
最大工作供电电压 3.63V
核心处理器 ARM® Cortex®-M0+
最小工作供电电压 1.62V
I/O数量 26
接口类型 I2C,LINbus,SPI,UART,USART,USB
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
内核数 1
数据总线宽度 32bit
RAM大小 32KB
速度 48MHz
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ATSAMD21E18A-MF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMD21E18A-MF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMD21E18A-MF ATSAMD21E18A-MF数据手册

ATSAMD21E18A-MF封装设计

查看详情并下载
Symbol
Footprint
3D Model
