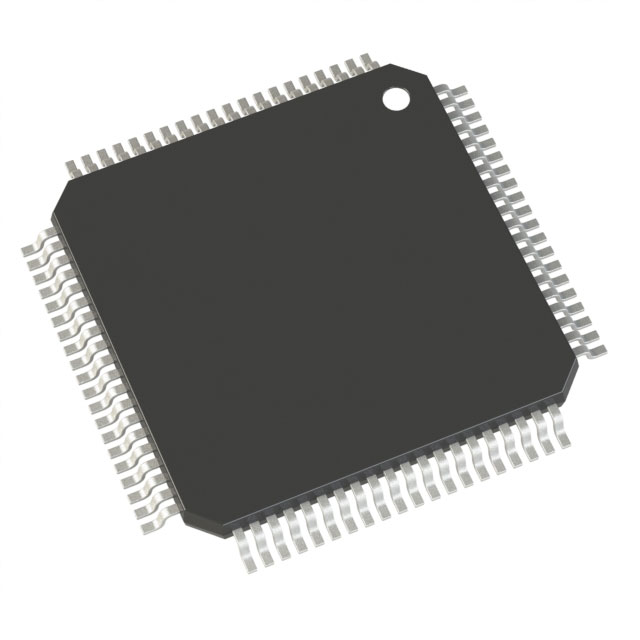

PIC24FJ128GA308-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24FJ系列单片机, PIC内核, 80针, TQFP封装
供应商型号: PIC24FJ128GA308-I/PT
供应商: 国内现货
标准整包数: 1190
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GA308-I/PT

PIC24FJ128GA308-I/PT概述

    PIC24FJ128GA310 家族:超低功耗微控制器

    1. 产品简介


    PIC24FJ128GA310家族是Microchip公司推出的一系列通用、高性能的16位闪存微控制器,专为需要低功耗操作的应用设计。该系列产品配备了多种功能模块,如LCD显示控制器、模拟比较器、DMA(直接内存访问)控制器和丰富的通信接口,使其在广泛的工业、消费电子和汽车电子应用中表现出色。

    2. 技术参数


    - 处理器核心: Modified Harvard架构,最高可达16 MIPS运行速度(32MHz)
    - 时钟源: 内部4x PLL选项,多级时钟分频
    - 存储容量: 128K字节闪存程序存储器,8K字节SRAM数据存储器
    - I/O 管脚:
    - 100引脚版本: 24个通道ADC,3个比较器,24个段LCD
    - 80引脚版本: 16个通道ADC,3个比较器,16个段LCD
    - 64引脚版本: 16个通道ADC,3个比较器,16个段LCD
    - 电源电压范围: 2.0V至3.6V
    - 功耗:
    - 深度睡眠模式下典型电流为40 nA(3.3V时)
    - 实时时钟/日历(RTCC)典型电流为400 nA(32kHz,3.3V时)

    3. 产品特点和优势


    - 超低功耗: 支持多种节能模式,包括深度睡眠模式,功耗极低,可延长电池寿命。
    - 高集成度: 集成了多种外设,如LCD控制器、DMA控制器和多个串行接口。
    - 多功能I/O: 多个可重映射引脚(Peripheral Pin Select),增加了灵活性。
    - 高速运算: 内置17位x17位硬件乘法器和32位/16位硬件除法器,支持快速数据处理。
    - 可靠的安全特性: 自编程、硬件看门狗、复位监测等功能,确保系统可靠性。

    4. 应用案例和使用建议


    - 智能家电: 利用LCD显示器和多种接口,可用于智能冰箱、洗衣机等设备。
    - 消费电子: 可用于可穿戴设备、便携式医疗设备等,具备多种传感器接口和灵活的功耗管理。
    - 汽车电子: 适用于车载仪表板、娱乐系统等,具备高集成度和可靠的安全特性。
    使用建议:
    - 电池供电应用: 启用深度睡眠模式以降低功耗。
    - 复杂计算: 使用硬件乘法器和除法器提高运算效率。
    - 外部中断: 利用多路外部中断源进行实时响应。

    5. 兼容性和支持


    - 兼容性: 兼容各种标准串行接口(如SPI、I2C、UART)和多种传感器模块。
    - 技术支持: Microchip提供全面的技术文档和支持服务,包括开发工具、仿真器和在线社区论坛。

    6. 常见问题与解决方案


    - 问题1: 无法进入深度睡眠模式。
    - 解决方案: 检查相关寄存器配置,确保所有非关键外设已关闭。
    - 问题2: 读写错误。
    - 解决方案: 检查电源电压是否稳定,重启设备后再次尝试。
    - 问题3: 通信不稳定。
    - 解决方案: 调整波特率设置,确保与外部设备通信匹配。

    7. 总结和推荐


    综上所述,PIC24FJ128GA310家族系列微控制器以其卓越的超低功耗特性、高集成度和强大的功能集,在众多应用领域具有显著的优势。强烈推荐用于对功耗敏感且需要多功能集成的应用场合。无论是消费电子产品还是工业控制设备,PIC24FJ128GA310都能提供卓越的性能和稳定性。

PIC24FJ128GA308-I/PT参数

参数
内核数 -
速度 32MHz
核心处理器 PIC
最大时钟频率 32MHz
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
数据转换器 A/D 16x10b/12b
振荡器类型 内部
EEPROM大小 -
程序存储器大小 128KB
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,DMA,LCD,POR,PWM,WDT
最小工作供电电压 2V
RAM大小 8KB
数据总线宽度 16bit
程序存储器类型 FLASH
I/O数量 69
电压-电源(Vcc/Vdd) 2V~3.6V
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-80
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

PIC24FJ128GA308-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ128GA308-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ128GA308-I/PT PIC24FJ128GA308-I/PT数据手册

PIC24FJ128GA308-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
