ATMEGA4809-MUR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 6KB FLASH 48KB Brown-out Detect/Reset,POR,PWM,WDT 内部 41 5.5V 20MHz I2C,SPI,UART,USART 256 x 8 A/D 16x10b 8bit AVR QFN-48-EP 贴片安装,黏合安装
供应商型号: 556-ATMEGA4809-MUR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA4809-MUR

ATMEGA4809-MUR概述

    # ATmega4808/4809 微控制器技术手册解读

    产品简介


    基本介绍
    ATmega4808/4809 是由 Microchip 推出的 megaAVR® 0 系列微控制器(MCU),属于高性能嵌入式控制系统的核心组件。此系列 MCU 基于 AVR 处理器内核,配备硬件乘法器,最大时钟频率可达 20MHz。这些器件具备灵活的低功耗架构、精准的模拟特性以及先进的外围接口,非常适合需要高集成度和复杂处理能力的应用场景。
    主要功能
    - Flash 存储容量:从 8KB 到 48KB 可选。
    - RAM 和 EEPROM:最高支持 6KB 的 SRAM 和 256B 的 EEPROM。
    - 处理器架构:内置单周期 I/O 访问及两级中断控制逻辑。
    - 通信接口:提供多路 SPI、TWI(I²C)、USART 等多种通信协议支持。
    - 定时器:包含一个 16 位 TCA 定时器、多个 16 位 TCB 定时器及一个 RTC 实时时钟。

    应用领域
    广泛应用于工业自动化、消费电子产品、医疗设备、家用电器等领域,尤其适合对低功耗、高可靠性有严格要求的设计项目。

    技术参数


    | 参数名称 | 描述 |

    | Flash 存储容量 | 48KB(其他型号分别为 8KB、16KB、32KB) |
    | RAM | 最大 6KB |
    | EEPROM | 256 字节 |
    | 最大时钟频率 | 20MHz |
    | 工作电压范围 | 1.8V 至 5.5V |
    | 温度范围 | 工业级:-40°C 至 +85°C;扩展级:-40°C 至 +125°C |

    产品特点和优势


    独特功能
    1. 灵活低功耗设计:支持多种节能模式(Idle、Standby、Power-Down),满足不同功耗需求。
    2. 事件系统 (Event System):实现核心独立且可预测的外设间信号传递。
    3. 睡眠行走 (SleepWalking):部分外设可在休眠状态下运行以节省能源。
    4. 精确模拟特性:包括 10 位 150ksps ADC 和可编程参考电压。
    5. 增强型安全机制:如 Watchdog 定时器支持窗口模式操作。
    市场竞争力
    ATmega4808/4809 在同类产品中提供了较大的存储空间、丰富的外设组合以及强大的处理能力,同时兼具极高的可靠性和性价比,成为众多开发者的首选。

    应用案例和使用建议


    典型应用案例
    - 智能家电:通过内部丰富的接口实现远程控制功能。
    - 传感器节点:利用低功耗模式进行高效数据采集。
    - 汽车电子:符合 AEC-Q100 标准的 VAO 版本适合作为车用控制器。
    使用建议
    对于初次使用该芯片的开发者,建议从简单应用入手,逐步熟悉其复杂的寄存器配置流程。例如,在设计初始阶段可以优先启用基本定时器和 UART 功能来验证整体系统的稳定性。此外,合理规划电源管理和中断处理是提升系统效率的关键。

    兼容性和支持


    兼容性
    ATmega4808/4809 系列支持多种封装形式(SSOP、VQFN、PDIP 等),便于用户根据具体需求选择合适的版本。同时,该系列产品之间具备垂直迁移特性,无需修改代码即可实现不同型号间的切换。
    支持服务
    Microchip 提供详尽的技术文档和支持资源,包括软件库、开发工具链(如 Atmel Studio)以及在线论坛。针对汽车领域的应用,还可获得专门的认证和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | Flash 编程失败 | 检查连接线缆是否牢固,确保使用正确的引导配置 |
    | I²C 通信不稳定 | 调整时钟速率至推荐范围内,并检查上拉电阻值 |
    | 温度过高导致频繁复位 | 开启温度监测功能并优化散热措施 |

    总结和推荐


    综合评估
    ATmega4808/4809 微控制器凭借其强大的处理能力、丰富的外设选项以及出色的能效表现,在众多嵌入式系统中表现出色。无论是开发原型还是量产部署,它都能提供可靠的支持。
    是否推荐使用?
    强烈推荐!无论您是从事物联网设备开发、工业自动化还是其他领域,ATmega4808/4809 都是一个值得信赖的选择。只要合理规划硬件布局和软件开发流程,就能充分发挥其潜力,为您的项目带来显著的优势。

ATMEGA4809-MUR参数

参数
速度 20MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 20MHz
接口类型 I2C,SPI,UART,USART
EEPROM大小 256 x 8
内核数 -
程序存储器大小 48KB
I/O数量 41
RAM大小 6KB
数据转换器 A/D 16x10b
数据总线宽度 8bit
最小工作供电电压 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 AVR
程序存储器类型 FLASH
振荡器类型 内部
最大工作供电电压 5.5V

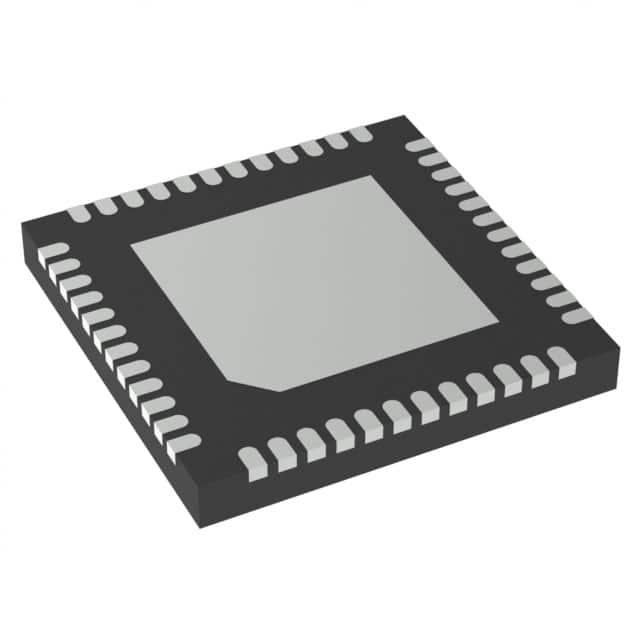

通用封装 QFN-48-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATMEGA4809-MUR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA4809-MUR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA4809-MUR ATMEGA4809-MUR数据手册

ATMEGA4809-MUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.047 ¥ 17.2971
25+ $ 1.771 ¥ 14.965
100+ $ 1.5876 ¥ 13.4152
库存: 5678
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.29
