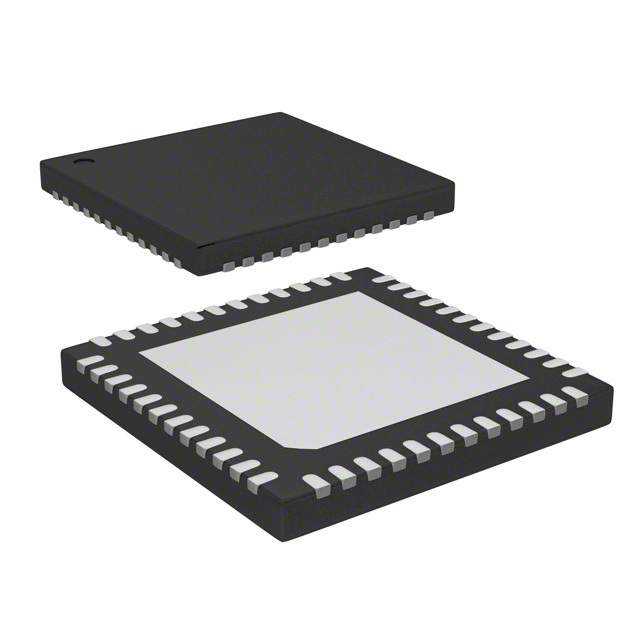

PIC24F32KA304-E/MV

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 32MHz 2KB FLASH 32KB 欠压检测/复位,HLVD,POR,PWM,WDT 内部 39 1.8V 8MHz I2C,IrDA,LINbus,SPI,UART,USART 512 x 8 A/D 16x12b 16bit PIC QFN-40(EP) 贴片安装
供应商型号: UA-PIC24F32KA304-E/MV
供应商: 海外现货
标准整包数: 61
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24F32KA304-E/MV

PIC24F32KA304-E/MV概述

    PIC24FV32KA304 家族电子元器件技术手册

    1. 产品简介


    产品类型:
    PIC24FV32KA304 是一款高性能、低功耗的16位微控制器(MCU),属于 Microchip 的PIC24FV 系列。它具有强大的处理器性能和丰富的外设接口,适用于广泛的嵌入式系统应用。
    主要功能:
    - 高性能CPU:采用哈佛架构,支持最高32 MHz主频,提供高达16 MIPS的处理能力。
    - 多种电源管理模式:包括Run、Doze、Idle、Sleep 和 Deep Sleep,以适应不同场景的能耗需求。
    - 内置硬件乘法器和硬件除法器,加速复杂运算任务。
    - 丰富的通信接口:如SPI、I²C、UART、定时器等。
    - 集成的模拟功能:包括12位ADC、双轨对轨模拟比较器、温度传感器及电容测量单元(CTMU)。
    应用领域:
    广泛应用于消费电子、工业控制、医疗设备、物联网(IoT)等领域。

    2. 技术参数


    | 参数类别 | 规格 | 备注 |
    |
    | 工作电压范围 | 1.8V 至 3.6V (PIC24FV) | 2.0V 至 5.5V (PIC24F) |
    | 工作频率 | 最高32 MHz
    | 内部振荡器 | 8 MHz,带4倍PLL
    | RAM容量 | 2KB
    | Flash存储容量 | 16K/32KB
    | EEPROM存储容量 | 512 字节
    | ADC通道数 | 最多16个通道 | 支持100ksps转换率 |
    | 睡眠模式电流消耗 | Idle模式下典型值2.2μA | Deep Sleep模式下典型值20nA |
    | 工作温度范围 | -40°C 至 +85°C

    3. 产品特点和优势


    - 低功耗设计:具备多种低功耗模式,Deep Sleep模式下电流消耗低至20nA,极大延长电池寿命。
    - 多功能集成:集成了丰富的外设资源,减少了外部电路的需求,简化了系统设计。
    - 灵活配置:支持多种配置选项,包括时钟选择、外设功能分配等,便于适应不同应用场景。
    - 高可靠性:内置硬件看门狗定时器和掉电检测模块,确保系统运行稳定可靠。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居设备:如无线温控器,利用深睡眠模式实现长时间待机并快速响应。
    - 医疗监测设备:低功耗ADC与实时计时功能结合,用于持续数据采集和分析。
    - 物联网节点:通过多样化的通信接口连接云平台,完成数据上传与处理。
    使用建议:
    - 在选择电源管理模式时,根据实际需求合理平衡性能与功耗。例如,对于长时间休眠的应用场景,优先使用Deep Sleep模式。
    - 为保证数据完整性,在进入低功耗模式前保存关键数据到EEPROM中。
    - 针对复杂的通信协议,可利用中断机制提高系统效率。

    5. 兼容性和支持


    兼容性:
    - PIC24FV32KA304 可与Microchip其他系列器件兼容,支持ICSP™编程和在线调试功能。
    - 提供与主流开发工具链的无缝集成,包括 MPLAB X IDE 和 MPLAB XC16 编译器。
    支持服务:
    Microchip 提供全面的技术文档和技术支持,涵盖硬件设计指导、软件开发套件(SDK)以及详尽的应用笔记。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后无法正常工作 | 检查复位引脚状态,确保无硬件故障 |
    | 功耗高于预期 | 调整电源管理模式,禁用不必要的外设 |
    | 中断响应延迟较大 | 优化中断优先级设置 |

    7. 总结和推荐


    总结:
    PIC24FV32KA304 是一款兼具高性能和低功耗特性的16位微控制器,特别适合需要长时间待机和高效处理的小型化嵌入式系统。其强大的外设集成能力和多样化的电源管理模式使其在市场上具有显著的竞争优势。
    推荐:
    强烈推荐给需要长续航时间且对成本敏感的开发者和制造商。无论是消费电子产品还是工业自动化领域,PIC24FV32KA304 都是一款值得信赖的选择。

PIC24F32KA304-E/MV参数

参数
最小工作供电电压 1.8V
振荡器类型 内部
程序存储器大小 32KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
RAM大小 2KB
最大工作供电电压 -
核心处理器 PIC
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 1.8V~3.6V
数据转换器 A/D 16x12b
内核数 -
速度 32MHz
I/O数量 39
EEPROM大小 512 x 8
外设 欠压检测/复位,HLVD,POR,PWM,WDT
最大时钟频率 8MHz
程序存储器类型 FLASH
通用封装 QFN-40(EP)
安装方式 贴片安装
零件状态 在售

PIC24F32KA304-E/MV厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24F32KA304-E/MV数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24F32KA304-E/MV PIC24F32KA304-E/MV数据手册

PIC24F32KA304-E/MV封装设计

查看详情并下载
Symbol
Footprint
3D Model
