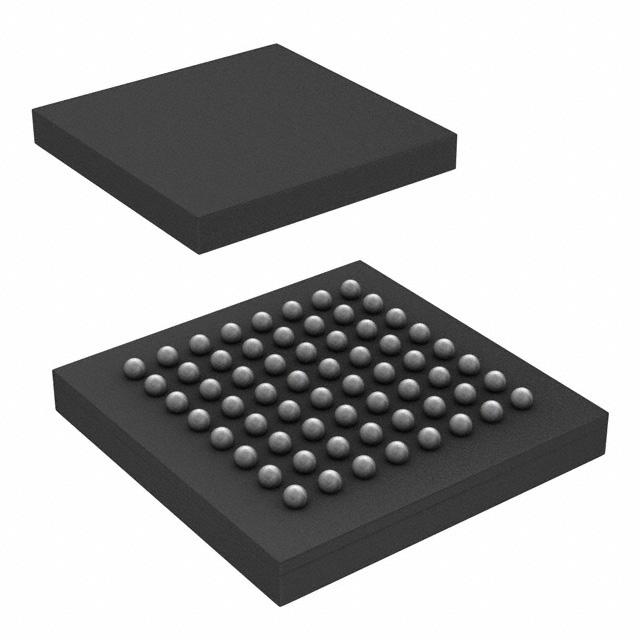

ATSAMD21J18A-CUT

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 48MHz 32KB FLASH 256KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 52 1 1.62V 3.63V 48MHz I2C,LINbus,SPI,UART,USART,USB A/D 20x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ UFBGA-64 贴片安装,黏合安装 5mm*5mm*390μm
供应商型号: ATSAMD21J18A-CUTDKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMD21J18A-CUT

ATSAMD21J18A-CUT概述

    # SAM D21/DA1 系列微控制器技术手册解析

    1. 产品简介


    SAM D21/DA1 系列微控制器(MCU)是Microchip公司开发的高性能低功耗嵌入式处理器,采用Arm® Cortex®-M0+核心架构,适用于广泛的应用场景。此系列微控制器具有多种内存配置、丰富的外围接口及先进的模拟特性,能够满足复杂控制任务的需求。SAM D21和SAM DA1的主要区别在于电压范围,前者为1.62V至3.63V,后者为2.7V至3.63V。产品涵盖多个封装选项,包括QFN、TQFP和WLCSP,适用于从消费电子到工业控制领域的各种应用。
    主要功能:
    - 高性能的Arm® Cortex®-M0+ CPU,最高运行频率可达48MHz;
    - 支持多种通信协议,如USB、UART、I2C、SPI等;
    - 内置模拟前端模块,支持12位ADC和10位DAC;
    - 多通道PWM输出,支持高速脉宽调制信号生成。
    应用领域:
    - 工业自动化设备;
    - 消费类电子产品;
    - 医疗仪器;
    - 家庭智能化系统。

    2. 技术参数


    以下是SAM D21/DA1系列的技术规格概览:
    | 参数类别 | 规格说明 |

    | CPU | Arm Cortex-M0+, 最高主频48MHz, 单周期硬件乘法器 |
    | 内存 | Flash:256/128/64/32/16KB;SRAM:32/16/8/4KB |
    | 工作电压 | SAM D21:1.62V~3.63V;SAM DA1:2.7V~3.63V |
    | 接口 | USB 2.0全速(12Mbps),多达8个串行端点 |
    | 周边接口 | 包含12路DMAC通道、12路事件管理系统、5个16位定时器、4个24位高级定时器 |
    | 模拟特性 | 12位ADC(20通道),10位DAC,最多4个模拟比较器 |
    此外,该系列产品还具备以下特性:
    - 支持双时钟模式:数字频率锁定环(DFLL48M)与分数数字锁相环(FDPLL96M);
    - 内置电源管理单元,支持Idle和Standby两种睡眠模式;
    - 具备CRC-32校验计算功能,提高数据完整性保护能力。
    3. 产品特点与优势
    SAM D21/DA1系列微控制器以其高性能和灵活性脱颖而出,其核心优势如下:
    1. 低功耗设计:支持多种节能模式,有效延长电池寿命;
    2. 丰富的外设集成:集成了广泛的通信接口和强大的模拟模块,便于构建复杂系统;
    3. 可扩展性:提供多种存储容量和封装选择,适应不同规模的应用需求;
    4. 安全机制完善:内置设备服务单元(DSU)、闪存加密等功能,保障芯片安全性;
    5. 兼容性强:与现有系统兼容良好,简化升级过程。
    这些特性使得SAM D21/DA1成为工业控制、物联网(IoT)设备及其他需要高性能低功耗处理的理想选择。
    4. 应用案例与使用建议
    应用案例
    - 智能家居照明控制:利用其多通道PWM输出生成复杂的亮度调节曲线;
    - 医疗监护仪:结合高性能ADC采集生物信号,进行精准测量;
    - 工业机器人:通过丰富的定时器和中断管理实现精确的时间同步。
    使用建议
    为了最大化发挥SAM D21/DA1的优势,在使用过程中应注意以下几点:
    1. 合理规划资源分配,确保关键任务优先级设置正确;
    2. 调整合适的供电电压以优化功耗表现;
    3. 注意模拟输入信号的滤波设计,避免噪声干扰影响测量精度。

    5. 兼容性和支持


    SAM D21/DA1系列兼容多种开发工具链,如Atmel Studio、IAR Embedded Workbench等,并提供全面的技术文档和支持服务。同时,该系列MCU具备良好的向下兼容性,方便用户迁移现有项目。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | ADC转换结果不准确 | 检查模拟输入路径是否有EMI干扰 |
    | 功耗过高 | 调整未使用的外设进入休眠状态 |
    | 程序加载失败 | 确认编程器配置正确且接线无误 |
    7. 总结与推荐
    综上所述,SAM D21/DA1系列微控制器凭借其强大的性能、多样化的外设配置及出色的能效比,非常适合于对实时性要求较高的应用场景。无论是小型便携设备还是大型工业设备,该系列产品都能提供可靠的支持。强烈推荐给寻求高效能低功耗解决方案的开发者们。

ATSAMD21J18A-CUT参数

参数
RAM大小 32KB
程序存储器大小 256KB
数据转换器 A/D 20x12b,D/A 1x10b
I/O数量 52
核心处理器 ARM® Cortex®-M0+
电压-电源(Vcc/Vdd) 1.62V~3.6V
最小工作供电电压 1.62V
振荡器类型 内部
速度 48MHz
最大时钟频率 48MHz
程序存储器类型 FLASH
内核数 1
数据总线宽度 32bit
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
EEPROM大小 -
接口类型 I2C,LINbus,SPI,UART,USART,USB
最大工作供电电压 3.63V
长*宽*高 5mm*5mm*390μm
通用封装 UFBGA-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ATSAMD21J18A-CUT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMD21J18A-CUT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMD21J18A-CUT ATSAMD21J18A-CUT数据手册

ATSAMD21J18A-CUT封装设计

查看详情并下载
Symbol
Footprint

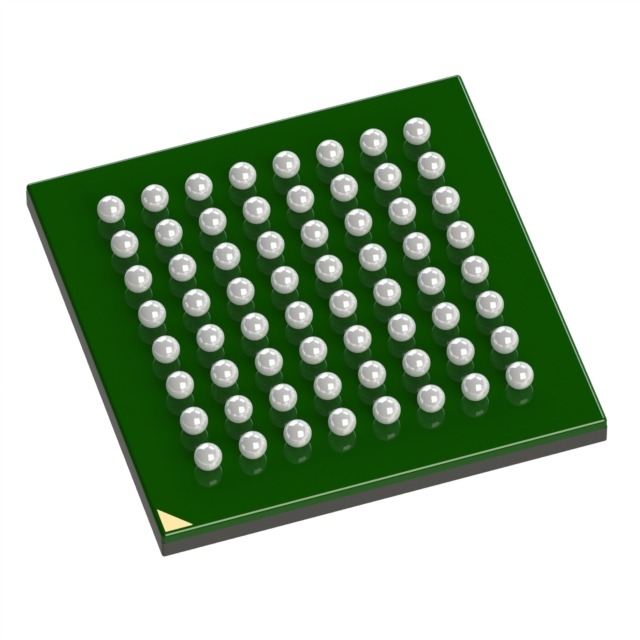

3D Model
