ATMEGA32L-8PU

产品分类: 微控制器(MCU)
产品描述: Microchip ATmega系列单片机, AVR内核, 44针, QFN/MLF封装
供应商型号: CY-ATMEGA32L-8PU
供应商: Avnet
标准整包数: 1

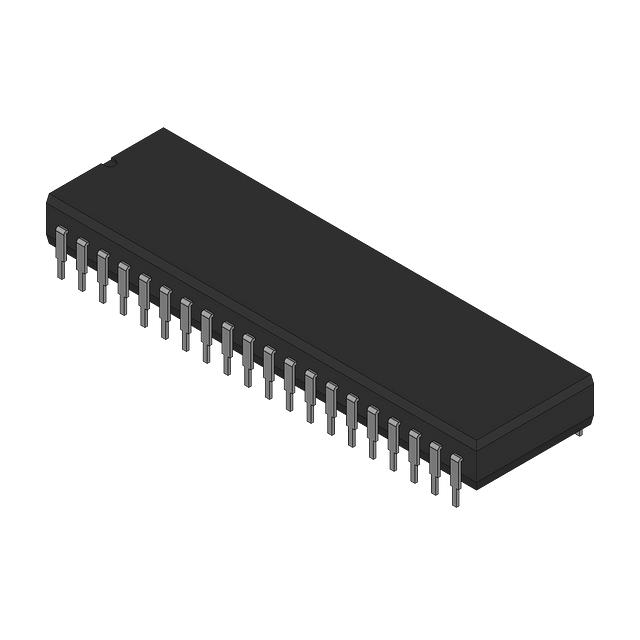

MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA32L-8PU

ATMEGA32L-8PU概述

    ATmega32(L) 8-bit Microcontroller 技术手册

    产品简介


    ATmega32(L) 是一款低功耗CMOS 8位微控制器,基于增强型精简指令集(RISC)架构。这款微控制器结合了高性能和低功耗的优势,特别适用于嵌入式控制系统的设计。它拥有丰富的外设和强大的处理能力,使其成为广泛工业应用的理想选择。

    技术参数


    - 处理器核心
    - 高性能、低功耗Atmel® AVR® 8位微控制器
    - 静态操作,最高16MIPS吞吐量
    - 支持JTAG接口,符合IEEE 1149.1标准
    - 存储器
    - 32K字节内部自编程Flash程序存储器
    - 1024字节EEPROM
    - 2K字节内部SRAM
    - 外设
    - 两个8位定时器/计数器,具有独立预分频器和比较模式
    - 一个16位定时器/计数器,具有独立预分频器、比较模式和捕获模式
    - 实时计数器,具有独立振荡器
    - 四个PWM通道
    - 8通道10位ADC,具有可编程增益选项
    - 两线串行接口(TWI)
    - 程序化串行USART
    - 主/从SPI串口
    - 可编程看门狗定时器,具有独立内部振荡器
    - 内置模拟比较器
    - 电源管理
    - 支持六种睡眠模式:空闲、ADC噪声减少、省电、掉电、待机和扩展待机
    - 工作电压和频率
    - ATmega32L:2.7V - 5.5V,0 - 8MHz
    - ATmega32:4.5V - 5.5V,0 - 16MHz
    - 功耗
    - 活动模式:1.1mA
    - 空闲模式:0.35mA
    - 掉电模式:<1µA

    产品特点和优势


    - 高性能:ATmega32(L) 的核心提供了高效率的单周期执行指令集,最高可达16MIPS吞吐量,使其能够优化处理速度与功耗之间的平衡。
    - 丰富的存储资源:高达32K字节的Flash存储器和1024字节的EEPROM,可以灵活应对各种存储需求。
    - 强大的外设支持:多种外设使得该微控制器在传感器控制、数据采集和通信方面表现出色。
    - 低功耗设计:具备多种低功耗睡眠模式,能够在不同应用场景下有效降低功耗。
    - 编程灵活性:支持在线编程(ISP),具有Bootloader功能,方便软件更新和调试。

    应用案例和使用建议


    - 智能家居:通过内置的ADC、PWM等功能,可以用于智能家居系统中的温度控制、光照调节等。
    - 工业控制:在工业自动化设备中,ATmega32(L) 可以作为主控芯片,实现精准的数据采集和控制。
    - 消费电子:适用于小型电子设备如遥控器、计算器等,具备低功耗特性和丰富的外设接口。
    使用建议:
    - 在使用PWM功能时,应合理配置定时器和PWM通道的参数,确保输出信号的准确度。
    - 利用内部的ADC进行模拟信号采样时,应注意滤波和噪声抑制,提高采集精度。

    兼容性和支持


    - 兼容性:ATmega32(L) 与众多开发工具兼容,包括C编译器、汇编器、调试器等。
    - 技术支持:Atmel提供全面的开发工具和支持文档,确保用户能够轻松上手并进行高效开发。

    常见问题与解决方案


    - 问题:无法进入编程模式。
    - 解决办法:检查硬件连接是否正确,确认是否已启用ISP功能。
    - 问题:ADC采集结果不准确。
    - 解决办法:检查ADC相关寄存器配置,必要时添加外部滤波电路。
    - 问题:无法正确执行中断处理程序。
    - 解决办法:检查中断使能位是否设置正确,中断向量地址是否指向正确位置。

    总结和推荐


    ATmega32(L) 微控制器凭借其高性能、丰富功能和低功耗特性,在众多嵌入式应用中展现出色的表现。无论是家用电器还是工业控制系统,都是理想的选择。对于需要高效数据处理、多功能集成的应用,强烈推荐使用ATmega32(L)。同时,Atmel提供的完整开发工具和详尽的技术文档也极大地降低了用户的开发难度,是一款值得信赖的产品。

ATMEGA32L-8PU参数

参数
EEPROM大小 1 x 8
数据转换器 A/D 8x10b
最大时钟频率 8MHz
RAM大小 2KB
振荡器类型 内部
I/O数量 32
电压-电源(Vcc/Vdd) 2.7V~5.5V
核心处理器 AVR
内核数 -
速度 8MHz
最大工作供电电压 5.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 2.7V
程序存储器类型 FLASH
接口类型 I2C,SPI,UART,USART
程序存储器大小 32KB
数据总线宽度 8bit
长*宽*高 52.58mm*13.97mm*4.83mm
通用封装 PDIP-40
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

ATMEGA32L-8PU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA32L-8PU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA32L-8PU ATMEGA32L-8PU数据手册

ATMEGA32L-8PU封装设计

查看详情并下载
Symbol
Footprint
3D Model
