PIC16F874-04I/P

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 4MHz 1.5KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 外部 33 2V 5.5V 20MHz I2C,SPI,UART,USART 128 x 8 A/D 8x10b 8bit PIC PDIP-40 通孔安装 52.26mm*13.84mm*3.81mm
供应商型号: Q-PIC16F874-04I/P
供应商: 期货订购
标准整包数: 10

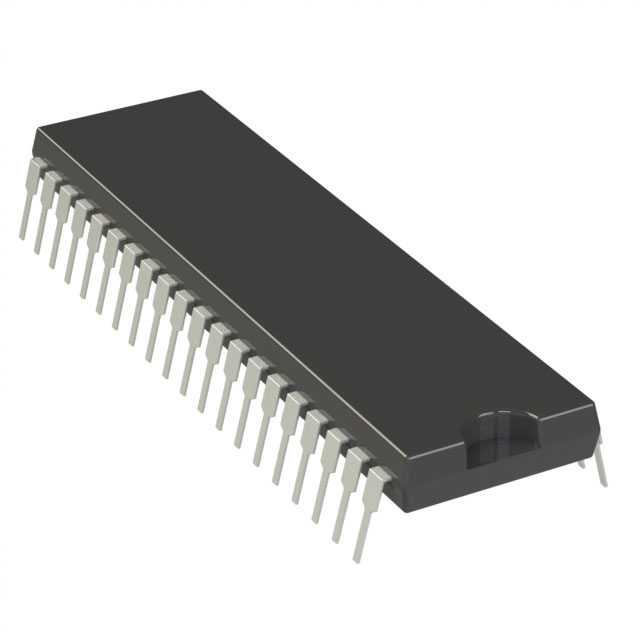

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F874-04I/P

PIC16F874-04I/P概述

    # 全面解析Microchip PIC16F87X系列微控制器

    1. 产品简介


    Microchip Technology Inc. 的PIC16F87X系列是一款高性能、低功耗的8位CMOS微控制器(MCU)。该系列微控制器采用先进的RISC架构设计,提供了强大的运算能力和灵活的外设接口。它适用于广泛的工业和消费类电子产品应用,如电机控制、数据采集、家庭自动化和工业控制系统等领域。
    主要特性包括:高达8K字节的FLASH存储器、高达368字节的数据RAM和多达256字节的EEPROM存储器,支持多种中断源(最高可达14个),具备丰富的外围模块(如ADC、PWM、SPI、I²C等)以及静态功耗极低的工作模式。

    2. 技术参数


    | 参数 | 规格 |

    | 工作频率 | DC至20MHz |
    | 数据存储器容量 | 最大368×8字节 |
    | 程序存储器容量 | 最大8K×14字节 |
    | EEPROM存储器容量 | 最大256×8字节 |
    | 工作电压范围 | 2.0V至5.5V |
    | 最高工作电流 | 25mA |
    | 待机电流 | <1μA |
    | 工作温度范围 | 商用级、工业级及扩展级 |

    3. 产品特点和优势


    PIC16F87X系列的最大亮点是其高集成度和多样化的外围模块。其核心处理器采用高效的RISC架构,指令集仅包含35条基本指令,支持单周期执行。此外,其内置的10位ADC模块具有多达8路输入通道,且PWM模块支持最高10位分辨率,非常适合需要高精度控制的应用场合。
    此外,这款微控制器具备出色的低功耗特性,在典型条件下3V、32kHz时功耗仅为20μA,能够显著延长电池供电设备的续航时间。

    4. 应用案例和使用建议


    应用案例
    PIC16F87X系列广泛应用于各类嵌入式系统中。例如:
    - 电机控制:通过PWM模块实现精确的速度和位置控制。
    - 智能家居:利用其丰富的I/O端口实现LED灯控、传感器数据采集等功能。
    - 工业数据采集:通过内置的ADC和串行通信接口收集并处理现场数据。
    使用建议
    为了充分发挥PIC16F87X的性能,建议:
    - 在设计硬件电路时,合理规划电源分配以确保稳定的供电。
    - 对于需要低功耗的应用场景,可以启用其内部的休眠模式以减少不必要的能耗。

    5. 兼容性和支持


    PIC16F87X系列各型号之间在引脚定义上高度一致,因此不同版本间具有良好的硬件兼容性。Microchip提供全面的技术支持服务,包括在线文档、开发者工具以及全球销售网络,帮助用户快速开发和部署产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常启动 | 检查复位信号是否正确接线 |
    | 系统响应缓慢 | 调整时钟频率或优化代码结构 |
    | 外部设备无响应 | 确认SPI/I²C通信配置是否准确 |

    7. 总结和推荐


    综上所述,PIC16F87X系列微控制器凭借其卓越的性能、灵活的接口配置及经济的成本,在众多应用领域展现出强大的竞争力。对于需要高性价比、低功耗且功能丰富的嵌入式解决方案而言,该系列产品无疑是理想的选择。我们强烈推荐此款产品给所有寻求高效能微型控制器的开发者。

PIC16F874-04I/P参数

参数
速度 4MHz
程序存储器大小 7KB
程序存储器类型 FLASH
核心处理器 PIC
数据总线宽度 8bit
EEPROM大小 128 x 8
最大时钟频率 20MHz
内核数 -
RAM大小 1.5KB
I/O数量 33
电压-电源(Vcc/Vdd) 4V~5.5V
最大工作供电电压 5.5V
振荡器类型 外部
最小工作供电电压 2V
接口类型 I2C,SPI,UART,USART
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 8x10b
长*宽*高 52.26mm*13.84mm*3.81mm
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F874-04I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F874-04I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F874-04I/P PIC16F874-04I/P数据手册

PIC16F874-04I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
