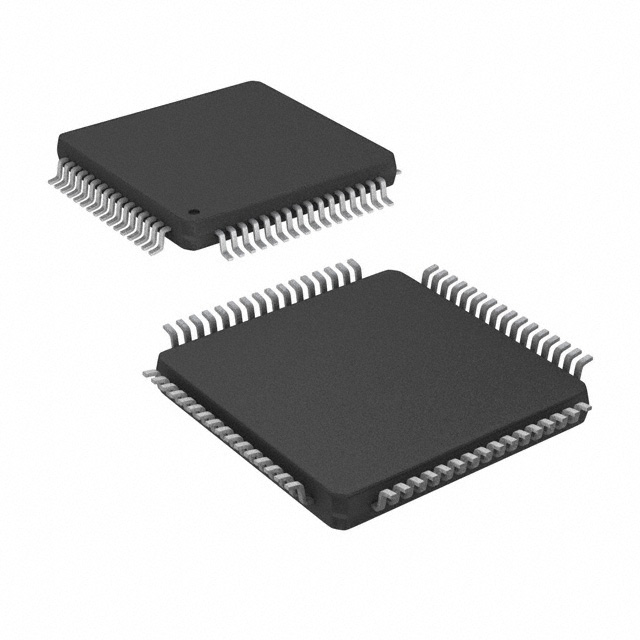

ATMEGA645V-8AU

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 8MHz 4KB FLASH 64KB Brown-out Detect/Reset,POR,PWM,WDT 内部 53 1.8V 5.5V 8MHz SPI,UART,USART,USI 2 x 8 A/D 8x10b 8bit AVR QFP 贴片安装 14mm*14mm*1mm
供应商型号: ATMEGA645V-8AU
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA645V-8AU

ATMEGA645V-8AU概述

    ATmega325/3250/645/6450 微控制器产品介绍

    产品简介


    ATmega325/3250/645/6450 是一款低功耗的8位微控制器,基于增强型精简指令集计算机(RISC)架构。这些微控制器广泛应用于工业控制、消费电子、汽车电子、智能家居等领域。它们提供了高性能、低功耗和丰富的外设接口,使得它们在各种嵌入式控制系统中表现出色。

    技术参数


    - CPU:高性能、低功耗的Atmel® AVR® 8位微控制器
    - 指令集:130条强大指令,大多数单周期执行
    - 通用寄存器:32个8位通用工作寄存器
    - 工作频率:最高可达16MHz,最大吞吐量为16MIPS
    - 乘法器:内部2周期多路复用器
    - 存储器:
    - 闪存:32K字节(ATmega325/ATmega3250),64K字节(ATmega645/ATmega6450)
    - EEPROM:1K字节(ATmega325/ATmega3250),2K字节(ATmega645/ATmega6450)
    - SRAM:2K字节(ATmega325/ATmega3250),4K字节(ATmega645/ATmega6450)
    - 电源管理:
    - 功耗:
    - 主动模式:1MHz、1.8V下为350µA;32kHz、1.8V下为20µA(包括振荡器)
    - 电源下降模式:1.8V下为100nA
    - 电气特性:
    - 温度范围:-40°C 至 85°C
    - 写/擦除循环次数:闪存10,000次,EEPROM100,000次
    - 数据保持时间:85°C下20年,25°C下100年
    - 外设:
    - 定时器/计数器:两个8位,一个16位
    - 模数转换器(ADC):8通道、10位
    - 串行通信接口:USART、SPI、通用串行接口
    - 其他接口:编程看门狗定时器、异步比较器、唤醒引脚变化中断

    产品特点和优势


    - 高性能低功耗:支持高达16MIPS,同时保持低功耗运行。
    - 丰富的存储器资源:提供多种容量的闪存、EEPROM和SRAM。
    - 高可靠性:数据保持时间长,可靠性高。
    - 触摸传感支持:支持Atmel QTouch库,可以实现触摸按钮、滑块和旋钮的功能。
    - 强大的开发工具支持:提供包括C编译器、宏汇编器、程序调试模拟器、在线仿真器和评估套件在内的全面开发工具。

    应用案例和使用建议


    - 工业控制:适用于需要复杂控制逻辑的自动化生产线。
    - 消费电子:可用于家用电器如智能冰箱、洗衣机等。
    - 汽车电子:适用于车身控制系统如车窗、车灯等。
    - 智能家居:适用于家庭自动化系统如智能灯控、温控器等。
    使用建议:
    - 在设计电路时,合理利用多种I/O端口,确保系统的灵活性和扩展性。
    - 配合Atmel QTouch库实现触控功能时,要注意布局设计以避免噪声干扰。
    - 对于功耗敏感的应用,充分利用低功耗模式,如Idle、Power-down和Standby模式。

    兼容性和支持


    - 兼容性:与其他标准接口(如USART、SPI)兼容,便于与其他设备连接。
    - 支持:提供详细的技术文档、应用笔记和开发工具下载支持。

    常见问题与解决方案


    - 问题1:如何更新闪存?
    - 解决办法:使用ISP(In-System Programming)通过SPI接口进行编程,或者通过Boot程序进行自编程。

    - 问题2:如何降低功耗?
    - 解决办法:根据具体需求选择合适的低功耗模式,如Idle、Power-down模式。

    总结和推荐


    ATmega325/3250/645/6450 系列微控制器凭借其高性能、低功耗、丰富的外设接口和出色的开发支持,成为许多嵌入式控制系统的理想选择。其广泛的应用场景和优秀的开发工具使其在市场上具有很高的竞争力。因此,我们强烈推荐这款产品用于各种复杂的嵌入式控制系统。

ATMEGA645V-8AU参数

参数
EEPROM大小 2 x 8
接口类型 SPI,UART,USART,USI
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 8x10b
内核数 -
I/O数量 53
速度 8MHz
RAM大小 4KB
核心处理器 AVR
最大时钟频率 8MHz
程序存储器类型 FLASH
数据总线宽度 8bit
最小工作供电电压 1.8V
最大工作供电电压 5.5V
程序存储器大小 64KB
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部
长*宽*高 14mm*14mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ATMEGA645V-8AU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA645V-8AU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA645V-8AU ATMEGA645V-8AU数据手册

ATMEGA645V-8AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
