ATMEGA164PA-AN

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 1KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 32 1.8V 5.5V 20MHz I2C,SPI,UART,USART 512 x 8 A/D 8x10b 8bit AVR QFP 贴片安装
供应商型号: ATMEGA164PA-AN
供应商: 国内现货
标准整包数: 1000

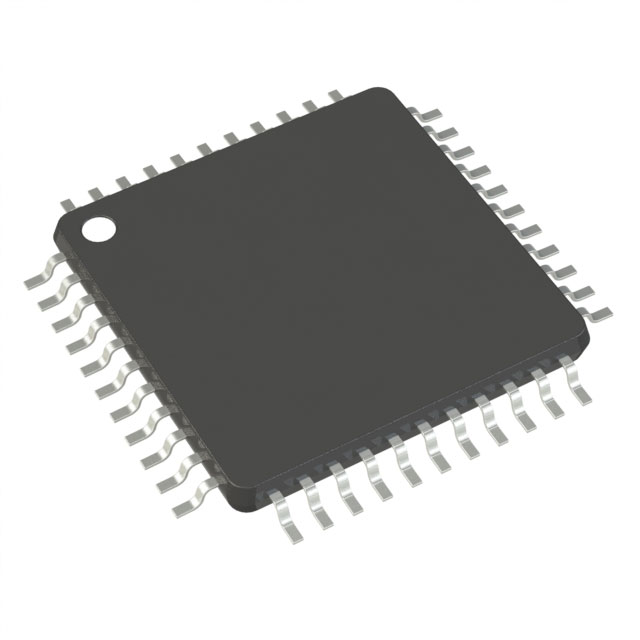

MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA164PA-AN

ATMEGA164PA-AN概述

    # ATmega164A/PA/324A/PA/644A/PA/1284/P 微控制器技术手册

    产品简介


    ATmega164A/PA/324A/PA/644A/PA/1284/P 简介
    ATmega164A/PA/324A/PA/644A/PA/1284/P 是由 Microchip Technology Inc. 生产的一款低功耗8位微控制器。该器件基于增强型AVR RISC架构设计,具有高性能和低功耗的特点。它主要用于各种嵌入式系统应用,包括工业自动化、医疗设备、家电控制、消费电子产品等。

    技术参数


    主要规格
    - 处理器:AVR增强型RISC架构
    - 内存:
    - Flash存储器:16KB、32KB、64KB或128KB
    - SRAM存储器:1KB、2KB、4KB或16KB
    - EEPROM存储器:512字节、1KB、2KB或4KB
    - 功耗:
    - 1 MHz,1.8V时的功耗:0.4mA(活动模式)
    - 1 MHz,1.8V时的功耗:0.1μA(掉电模式)
    - 1 MHz,1.8V时的功耗:0.6μA(省电模式)
    - 工作电压范围:1.8V至5.5V
    - 运行速度:最高可达20MHz(速度等级:0 - 4MHz@1.8 - 5.5V;0 - 10MHz@2.7 - 5.5V;0 - 20MHz@4.5 - 5.5V)
    支持特性
    - 多达16个通用输入输出(GPIO)引脚
    - 两个8位定时器/计数器,带独立预分频器和比较模式
    - 一个/两个16位定时器/计数器,带独立预分频器、比较模式和捕获模式
    - 8通道,10位模数转换器(ADC),差分模式可选增益1×、10×或200×
    - 两个串行外围接口(SPI)
    - 两个可编程串行通信(USART)
    - I²C接口
    - 带单独振荡器的看门狗定时器

    产品特点和优势


    ATmega164A/PA/324A/PA/644A/PA/1284/P 微控制器具备如下特点和优势:
    - 高性能:单周期指令执行,最高可达20 MIPS(每秒百万条指令)
    - 低功耗:多种工作模式,满足不同应用场景下的功耗需求
    - 高可靠性:耐久性非易失性内存段,保证数据长期保存(数据保持时间长达100年)
    - 多功能接口:多种外设集成,如ADC、PWM、USART、SPI等
    - 安全性:内置安全机制,如编程锁定和防篡改机制

    应用案例和使用建议


    实际应用案例
    - 工业控制:ATmega164A/PA/324A/PA/644A/PA/1284/P 可用于工业自动化设备中的传感器数据采集和控制系统
    - 智能家居:在智能门锁、智能插座等产品中实现对用户的访问控制和电量监测
    使用建议
    - 电源管理:根据具体的应用场景选择合适的功耗模式,以延长电池寿命
    - 代码优化:编写高效能的代码,充分利用单周期指令的优势,提高处理器的工作效率

    兼容性和支持


    - 兼容性:支持广泛的电源电压范围(1.8V - 5.5V),可与多种外部设备和模块兼容
    - 技术支持:Microchip Technology Inc. 提供详细的技术文档和开发工具支持,帮助用户快速上手并解决常见问题

    常见问题与解决方案


    常见问题
    - 程序无法下载到Flash中
    - 数据存储不稳定
    解决方案
    - 检查电源电压和接线:确保电源电压符合要求,接线正确无误
    - 重启编程器:重新启动编程器,刷新缓存
    - 检查内存状态:使用内建诊断工具检查Flash和EEPROM的状态

    总结和推荐


    综合评估
    ATmega164A/PA/324A/PA/644A/PA/1284/P 是一款高性能、低功耗且功能丰富的8位微控制器。其强大的处理能力、多种外设集成以及出色的电源管理使其在众多应用场合中表现出色。
    推荐
    总体来说,我强烈推荐使用 ATmega164A/PA/324A/PA/644A/PA/1284/P,尤其是在需要高性能和低功耗的应用环境中。无论是工业控制还是消费电子产品,都能提供可靠的支持。

ATMEGA164PA-AN参数

参数
核心处理器 AVR
电压-电源(Vcc/Vdd) 1.8V~5.5V
EEPROM大小 512 x 8
最大工作供电电压 5.5V
最大时钟频率 20MHz
I/O数量 32
程序存储器大小 16KB
振荡器类型 内部
数据转换器 A/D 8x10b
最小工作供电电压 1.8V
接口类型 I2C,SPI,UART,USART
外设 Brown-out Detect/Reset,POR,PWM,WDT
速度 20MHz
内核数 -
RAM大小 1KB
程序存储器类型 FLASH
数据总线宽度 8bit
10.1mm(Max)
10.1mm(Max)
1.05mm(Max)
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

ATMEGA164PA-AN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA164PA-AN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA164PA-AN ATMEGA164PA-AN数据手册

ATMEGA164PA-AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 39.1545
2000+ ¥ 38.4615
3000+ ¥ 38.115
库存: 2000
起订量: 1000 增量: 160
交货地:
最小起订量为:1000
合计: ¥ 39154.5
