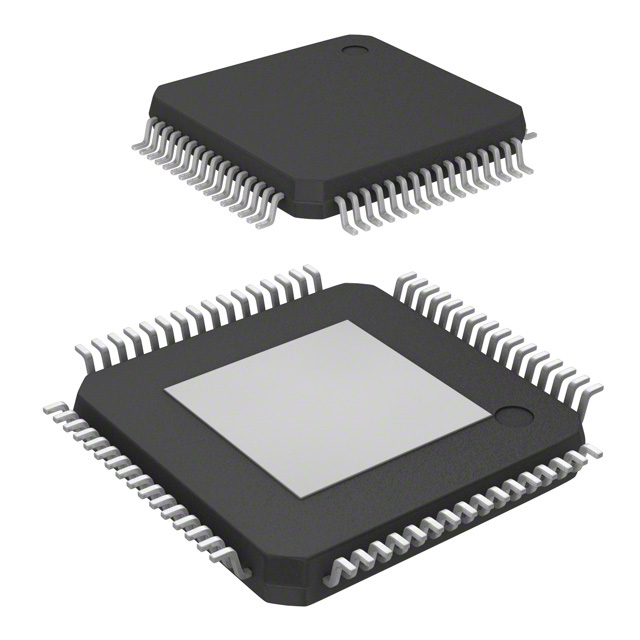

ATSAMD20J16B-AU

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 48MHz 8KB FLASH 64KB Brown-out Detect/Reset,POR,WDT 内部 52 1 1.62V 3.63V 48MHz I2C,SPI,UART,USART A/D 20x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ QFP 贴片安装
供应商型号: ATSAMD20J16B-AU-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMD20J16B-AU

ATSAMD20J16B-AU概述

    SMART ARM-Based Microcontrollers: SAM D20E / SAM D20G / SAM D20J

    1. 产品简介


    Atmel® | SMART™ SAM D20 系列低功耗微控制器采用32位ARM® Cortex®-M0+处理器,提供32至64个引脚配置,具备最高达256KB闪存和32KB静态随机存取存储器(SRAM)。这些微控制器运行频率可达48MHz,达到了2.46 CoreMark/MHz的卓越性能。它们的设计旨在实现简单的直观迁移,具有相同的外设模块、十六进制兼容代码、相同的线性地址映射以及同类之间的引脚兼容迁移路径。所有设备都包含智能且灵活的外设、Atmel事件系统(用于互外设信号)以及支持电容触摸按钮、滑块和轮盘用户界面的功能。

    2. 技术参数


    - 处理器
    - ARM Cortex-M0+ CPU,最高运行频率为48MHz
    - 单周期硬件乘法器
    - 内存
    - 16/32/64/128/256KB可编程闪存
    - 2/4/8/16/32KB SRAM
    - 系统
    - 电源启动复位(POR)和欠压检测(BOD)
    - 内部和外部时钟选项,48MHz数字频率锁定环(DFLL48M)
    - 外部中断控制器(EIC),最多16个外部中断,一个不可屏蔽中断
    - 双线串行线调试(SWD)编程、测试和调试接口
    - 低功耗模式
    - 待机和空闲睡眠模式
    - 睡眠唤醒(SleepWalking)外设
    - 外设
    - 八通道事件系统
    - 最多八个16位定时器/计数器(TC)
    - 32位实时时钟(RTC)带时钟/日历功能
    - 观察狗定时器(WDT)
    - CRC-32生成器
    - 最多六个串行通信接口(SERCOM),每个可配置为USART、UART、SPI或I2C(最高400kHz)
    - 20通道12位ADC(350ksps),可编程增益,支持13到16位分辨率
    - 10位DAC(350ksps)
    - 两个模拟比较器(AC)带窗口比较功能
    - 电容触摸控制器(PTC),最多支持256个按钮、滑块、轮盘及接近感应

    3. 产品特点和优势


    - 高效的计算能力:ARM Cortex-M0+处理器能以高达48MHz的频率运行,具备单周期硬件乘法器。
    - 内存灵活性:提供了丰富的内存配置选择,包括从16KB到256KB的闪存和从2KB到32KB的SRAM。
    - 低功耗设计:支持待机和空闲睡眠模式,确保最低功耗。
    - 多功能外设:包括多个定时器/计数器、通信接口、高精度ADC和DAC,能够满足多种应用场景的需求。
    - 事件系统:提供强大的事件系统,支持外围设备之间的异步和同步事件处理。
    - 易于开发:内置C编译器、宏汇编器、程序调试/仿真器等全套开发工具,支持快速原型设计和调试。

    4. 应用案例和使用建议


    - 智能家居:利用高精度ADC和电容触摸控制器实现传感器数据采集和用户交互。
    - 工业自动化:结合多个定时器/计数器进行精确的时间测量和波形生成,适用于电机控制和传感器监控。
    - 医疗设备:使用高精度ADC对生物电信号进行采样,结合处理器的计算能力进行数据分析和实时监测。

    使用建议:
    - 在设计电路时,考虑系统的功耗需求,合理设置不同的时钟频率。
    - 利用ATMEL的开发工具进行系统调试,确保程序的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:支持多种通信接口(USART、UART、SPI、I2C),与现有的各种电子设备和标准兼容。
    - 支持服务:提供全面的开发工具套件,包括C编译器、宏汇编器、程序调试/仿真器、编程器和评估套件。此外,还提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题:如何配置不同频率的时钟?
    - 解决方案:通过配置不同的时钟源和时钟域来实现。参阅用户手册的时钟配置章节。
    - 问题:如何进行远程固件更新?
    - 解决方案:使用SWD接口进行固件下载和升级,支持任何通信接口作为下载通道。

    7. 总结和推荐


    总结:
    Atmel® | SMART™ SAM D20系列微控制器凭借其高效计算能力、丰富外设资源和良好的开发支持,非常适合应用于智能家居、工业自动化和医疗设备等多种场合。它的低功耗设计使其在电池供电的应用中也表现出色。
    推荐:
    鉴于其出色的技术性能和广泛的应用范围,强烈推荐在需要高性能低功耗微控制器的项目中使用Atmel® | SMART™ SAM D20系列微控制器。

ATSAMD20J16B-AU参数

参数
接口类型 I2C,SPI,UART,USART
振荡器类型 内部
RAM大小 8KB
内核数 1
最大工作供电电压 3.63V
最大时钟频率 48MHz
数据转换器 A/D 20x12b,D/A 1x10b
程序存储器类型 FLASH
数据总线宽度 32bit
最小工作供电电压 1.62V
I/O数量 52
外设 Brown-out Detect/Reset,POR,WDT
速度 48MHz
核心处理器 ARM® Cortex®-M0+
程序存储器大小 64KB
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.62V~3.6V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ATSAMD20J16B-AU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMD20J16B-AU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMD20J16B-AU ATSAMD20J16B-AU数据手册

ATSAMD20J16B-AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.5461
25+ ¥ 22.2338
100+ ¥ 20.1882
库存: 430
起订量: 57 增量: 0
交货地:
最小起订量为:25
合计: ¥ 555.84
