AT89LP51RB2-20AAU

产品分类: 微控制器(MCU)
产品描述: 2.4V~5.5V 20MHz 1.375KB FLASH 24KB Brown-out Detect/Reset,POR,PWM,WDT 内部 40 2.4V 5.5V 20MHz EBI,EMI,I2C,SPI,UART,USART A/D 7x10b 8bit 8051 QFP 贴片安装 10mm*10mm*1.4mm
供应商型号: TOM-AT89LP51RB2-20AAU
供应商: 海外现货
标准整包数: 160

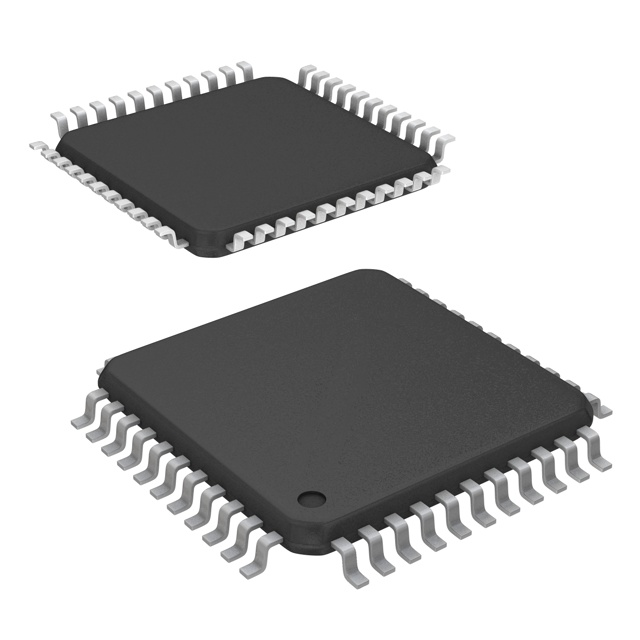

MICROCHIP TECHNOLOGY 微控制器(MCU) AT89LP51RB2-20AAU

AT89LP51RB2-20AAU概述


    产品简介


    Atmel AT89LP51RB2/RC2/IC2 是一款低功耗、高性能的8位CMOS微控制器,兼容8051指令集,具有24/32 KB的可编程闪存程序存储器。该芯片采用高密度非易失性存储器技术制造,具有多种高级特性,使其成为需要脉宽调制、高速I/O和计数能力的应用的理想选择,例如报警系统、电机控制、固定电话和智能卡读取器。

    技术参数


    - 处理器:8位单周期CPU,兼容经典8051架构(每机器周期12个时钟周期)。
    - 速度:最高可达20 MHz时钟频率,通过片上硬件乘法器实现高达20 MIPS的吞吐量。
    - 电源电压范围:2.4V至5.5V。
    - 工作温度范围:-40°C 至 85°C。
    - 内部存储器:256字节RAM,1152字节扩展RAM。
    - 外设特性:3个16位增强型定时器/计数器;7个8位PWM输出;16位可编程计数器阵列;增强型UART;增强型主/从SPI;2线接口(速率高达400kbps);可编程看门狗定时器。
    - 输入/输出:最多40条可编程I/O线;绿色(无铅/无卤素)PLCC44、VQFP44、QFN44、PDIP40封装。

    产品特点和优势


    Atmel AT89LP51RB2/RC2/IC2 微控制器具备诸多独特优势。其中最突出的是其增强型CPU核心,能够以单周期的速度执行大多数标准指令,显著提高处理效率。它还配备了内部硬件乘法器和累加单元,能够在20 MHz时钟频率下提供高达20 MIPS的吞吐量。此外,它支持多种I/O配置模式,提供丰富的外设接口,适用于各种工业和消费类应用。

    应用案例和使用建议


    该微控制器广泛应用于电机控制、智能卡读取器等领域。例如,在电机控制系统中,可以通过使用其增强型定时器/计数器和PWM输出来精确控制电机的速度和方向。在智能卡读取器中,可以利用其UART和SPI接口进行高效的数据通信。使用时,需要注意合理配置I/O端口,充分利用其多功能性。

    兼容性和支持


    Atmel AT89LP51RB2/RC2/IC2 支持多种封装形式,如PLCC44、VQFP44、QFN44和PDIP40,方便用户根据具体应用需求选择合适的封装。此外,该微控制器还提供了两线串行接口(TWI)和片上调试接口(OCD),便于开发和调试。对于某些型号(如AT89LP51IC2),TWI和OCD功能仅在特定封装中可用。

    常见问题与解决方案


    - 问题:如何在系统中配置闪存?
    - 解决方案:通过配置引脚设置相应的用户熔丝(fuse),并使用外部设备编程器进行配置。更多详细信息参见手册第24.2节“用户配置熔丝”。
    - 问题:如何配置时钟源?
    - 解决方案:通过特殊功能寄存器(SFR)中的软件选项进行配置。参考手册第2.2.2节“软件选项”。

    总结和推荐


    综上所述,Atmel AT89LP51RB2/RC2/IC2 是一款功能强大且高度灵活的8位微控制器,适合需要高性能计算能力和丰富外设接口的应用场景。其独特的增强型CPU核心和丰富的外设功能使得该产品在市场上具有较高的竞争力。因此,我强烈推荐这款微控制器用于各种工业和消费电子产品设计中。

AT89LP51RB2-20AAU参数

参数
RAM大小 1.375KB
程序存储器大小 24KB
接口类型 EBI,EMI,I2C,SPI,UART,USART
最小工作供电电压 2.4V
振荡器类型 内部
数据总线宽度 8bit
内核数 -
EEPROM大小 -
数据转换器 A/D 7x10b
最大时钟频率 20MHz
最大工作供电电压 5.5V
速度 20MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2.4V~5.5V
核心处理器 8051
I/O数量 40
程序存储器类型 FLASH
长*宽*高 10mm*10mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

AT89LP51RB2-20AAU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT89LP51RB2-20AAU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT89LP51RB2-20AAU AT89LP51RB2-20AAU数据手册

AT89LP51RB2-20AAU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
320+ $ 3.4128 ¥ 28.9064
640+ $ 3.384 ¥ 28.6625
1600+ $ 3.3264 ¥ 28.1746
库存: 6880
起订量: 320 增量: 160
交货地:
最小起订量为:320
合计: ¥ 9250.04
