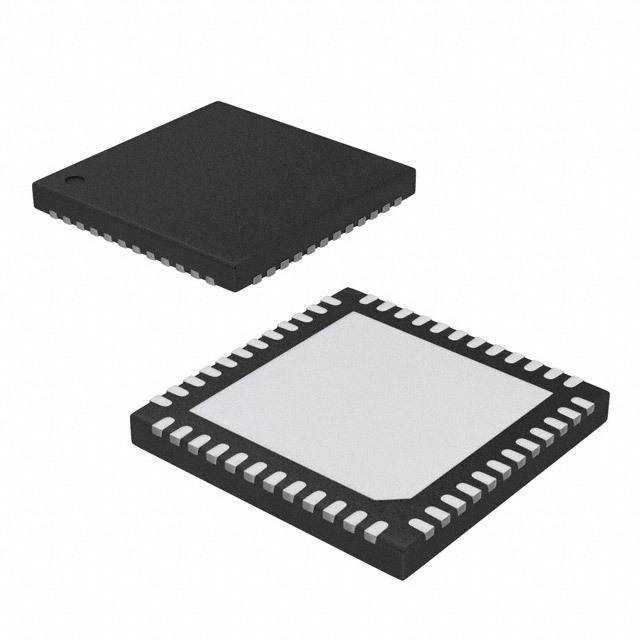

ATSAMC20G15A-MNT

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 48MHz 4KB FLASH 32KB 欠压检测/复位,DMA,POR,WDT 内部 38 2.7V 5.5V 48MHz I2C,LINbus,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0+ VQFN-48 贴片安装
供应商型号: 556-ATSAMC20G15A-MNT
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMC20G15A-MNT

ATSAMC20G15A-MNT概述


    产品简介


    SAM C20/C21 家族
    SAM C20/C21 家族是一款基于32位ARM Cortex-M0+处理器的微控制器系列,具有5V耐受能力、CAN-FD接口、PTC(Peripheral Touch Controller)和高级模拟特性。这些微控制器广泛应用于工业自动化、汽车电子、智能家居和物联网等领域,适用于需要高可靠性和高性能的应用场景。

    技术参数


    - 电压范围:2.7V至5.5V
    - 温度范围:-40°C至+125°C
    - 时钟频率:DC至48MHz
    - 内存:
    - 内置Flash:32KB至256KB
    - 独立可编程Flash(用于EEPROM仿真):1KB至8KB
    - SRAM:4KB至32KB
    - 核心功能:
    - 单周期硬件乘法器
    - 微追踪缓冲器
    - 内存保护单元(MPU)
    - 低功耗模式:
    - 空闲模式和待机睡眠模式
    - SleepWalking外设
    - 外设:
    - 最多两个CAN接口(CAN 2.0A/B 和 CAN-FD)
    - 最多八个串行通信接口(USART、I2C、SPI、LIN、RS-485、PMBus)
    - 最多两路12位ADC(最多12个通道)
    - 一路16位Σ-Δ ADC(最多3个差分通道)
    - 最多四个模拟比较器(AC)
    - I/O端口:最多84个可编程I/O引脚

    产品特点和优势


    SAM C20/C21 家族的主要优势在于其集成度高和多功能特性。其中,5V耐受能力和广泛的温度范围使其在恶劣环境下依然能够稳定运行。该系列微控制器提供了多种通信接口和丰富的外设选择,使得开发人员可以根据具体需求灵活配置。另外,高精度ADC和Sigma-Delta ADC为处理复杂的模拟信号提供了有力的支持。

    应用案例和使用建议


    应用案例:
    - 工业自动化:作为PLC的核心控制单元,实现复杂的控制算法。
    - 汽车电子:用于汽车CAN网络中的节点,支持CAN-FD协议以提高数据传输速率。
    - 智能家居:集成触摸屏控制,通过PTC实现精确的触控检测。
    使用建议:
    - 在使用过程中,建议充分考虑电源管理,确保系统在不同工作模式下的稳定性和能效。
    - 利用SleepWalking外设降低功耗,同时注意系统的复位机制,避免意外重启。

    兼容性和支持


    - 兼容性:该系列产品与Microchip其他型号的芯片具有良好的兼容性,可以方便地进行替换和升级。
    - 支持:Microchip提供全面的技术支持,包括软件库、驱动程序和文档资源,有助于快速开发和调试。

    常见问题与解决方案


    - 问题:在高温环境下运行时出现异常复位。
    - 解决方案:检查电源稳定性,确保外部温度传感器正常工作,并适当调整复位阈值。
    - 问题:外设通信速度慢。
    - 解决方案:合理配置外设时钟频率,确保通信接口的稳定性和可靠性。

    总结和推荐


    SAM C20/C21 家族凭借其出色的性能和丰富的功能,在工业自动化、汽车电子和智能家居等领域具备显著的优势。其5V耐受能力、广泛的温度适应性和多样化的外设选项,使其成为众多应用场景的理想选择。总体而言,强烈推荐使用这款微控制器来实现高性能、高可靠性的嵌入式系统设计。

ATSAMC20G15A-MNT参数

参数
外设 欠压检测/复位,DMA,POR,WDT
程序存储器大小 32KB
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.7V~5.5V
内核数 -
最小工作供电电压 2.7V
RAM大小 4KB
核心处理器 ARM® Cortex®-M0+
程序存储器类型 FLASH
最大工作供电电压 5.5V
速度 48MHz
I/O数量 38
接口类型 I2C,LINbus,SPI,UART,USART
数据总线宽度 32bit
EEPROM大小 -
最大时钟频率 48MHz
数据转换器 A/D 12x12b
通用封装 VQFN-48
安装方式 贴片安装
零件状态 在售

ATSAMC20G15A-MNT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMC20G15A-MNT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMC20G15A-MNT ATSAMC20G15A-MNT数据手册

ATSAMC20G15A-MNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
