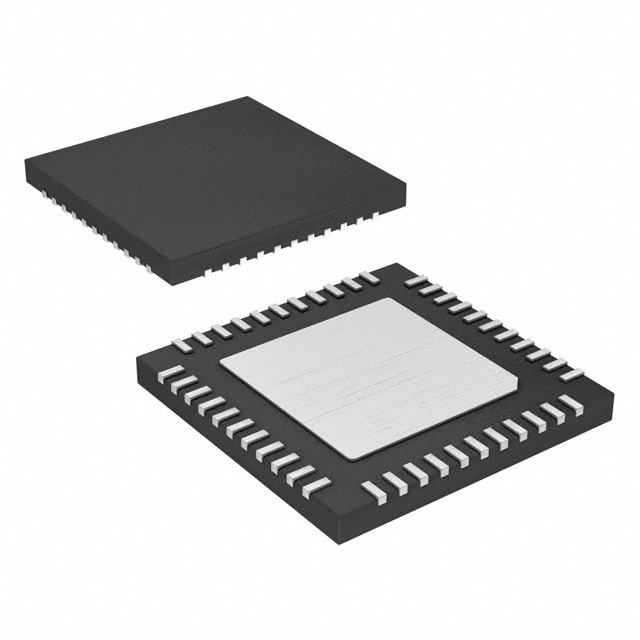

ATMEGA324PA-MNR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 2KB FLASH 32KB 欠压检测/复位,POR,PWM,WDT 内部 32 1.8V 5.5V 20MHz I2C,SPI,UART,USART 1 x 8 A/D 8x10b 8bit AVR VQFN-44 贴片安装
供应商型号: ATMEGA324PA-MNR-DKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA324PA-MNR

ATMEGA324PA-MNR概述


    产品简介


    ATmega164A/PA/324A/PA/644A/PA/1284/P微控制器
    ATmega164A/PA/324A/PA/644A/PA/1284/P是Microchip公司推出的低功耗、高性能8位AVR®微控制器。它基于增强型RISC架构,具有强大的指令集和丰富的外设接口,适用于各种嵌入式系统开发场景。该微控制器具有广泛的应用范围,包括工业控制、消费电子、汽车电子、医疗设备等多个领域。

    技术参数


    - 处理能力:采用高级RISC架构,131条指令,大多数指令可在单周期内执行,最高可达20MIPS(20MHz时钟频率)。
    - 存储器:片上Flash存储器容量可选16KB、32KB、64KB或128KB;EEPROM容量可选512B、1KB、2KB或4KB;SRAM容量可选1KB、2KB、4KB或16KB。
    - 写擦循环次数:Flash为10,000次,EEPROM为100,000次。
    - 数据保持时间:在85°C下可达20年,在25°C下可达100年。
    - 编程模式:支持在线系统编程(ISP),可通过片上引导程序进行编程。
    - 其他特性:QTouch电容触控库支持,多达64个感应通道,JTAG接口,边界扫描能力。

    产品特点和优势


    - 高能效:在20MHz时钟频率下可达到20MIPS的处理速度,同时保持低功耗特性。
    - 丰富的外设接口:包含两个8位定时器/计数器、一个/两个16位定时器/计数器、六个PWM通道、8通道10位ADC等,适应各种应用需求。
    - 电容触控支持:集成QTouch电容触控库,能够实现按钮、滑块和滚轮等多种触控操作。
    - 易于编程:支持ISP和在线调试,方便进行软件开发和测试。

    应用案例和使用建议


    - 工业控制:可用于PLC控制系统,配合多个PWM输出,精确控制电机驱动。
    - 消费电子:用于智能家居设备,如温湿度传感器,通过10位ADC采集数据,实现精准监控。
    - 医疗设备:适合用于便携式医疗设备,如血压计,利用低功耗特性延长电池寿命。

    使用建议:
    - 在设计系统时,考虑到微控制器的工作电压范围(1.8V到5.5V),合理选择外围电路供电电源。
    - 利用多通道ADC和PWM输出功能,简化系统设计,减少外围组件数量。
    - 使用QTouch电容触控库实现触摸界面,提升用户体验。

    兼容性和支持


    - 兼容性:该微控制器提供多种封装选项(PDIP、TQFP、VQFN等),便于不同应用场合的安装和焊接。
    - 支持服务:Microchip公司提供了详细的开发文档和工具支持,包括在线编程工具和调试器,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    - 问题一:如何确保微控制器在低温环境下正常运行?
    - 解决方案:确保外部电源电压在微控制器的指定范围内,必要时使用电压调节器稳定电源。

    - 问题二:如何避免过载导致的故障?
    - 解决方案:正确配置电源管理和睡眠模式,合理分配资源,避免长时间满载运行。

    总结和推荐


    综合评估:ATmega164A/PA/324A/PA/644A/PA/1284/P微控制器具备出色的性能和丰富的外设接口,非常适合各种嵌入式系统的开发。其低功耗特性和高耐久性使它成为工业和消费电子领域的理想选择。
    推荐:强烈推荐此款微控制器给需要高性能和低功耗解决方案的开发者。无论是对于初学者还是有经验的工程师,这款产品都能提供卓越的支持和灵活性。

ATMEGA324PA-MNR参数

参数
速度 20MHz
I/O数量 32
EEPROM大小 1 x 8
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
外设 欠压检测/复位,POR,PWM,WDT
数据转换器 A/D 8x10b
内核数 -
最大时钟频率 20MHz
核心处理器 AVR
程序存储器大小 32KB
程序存储器类型 FLASH
数据总线宽度 8bit
接口类型 I2C,SPI,UART,USART
RAM大小 2KB
振荡器类型 内部
最小工作供电电压 1.8V
通用封装 VQFN-44
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATMEGA324PA-MNR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA324PA-MNR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA324PA-MNR ATMEGA324PA-MNR数据手册

ATMEGA324PA-MNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
