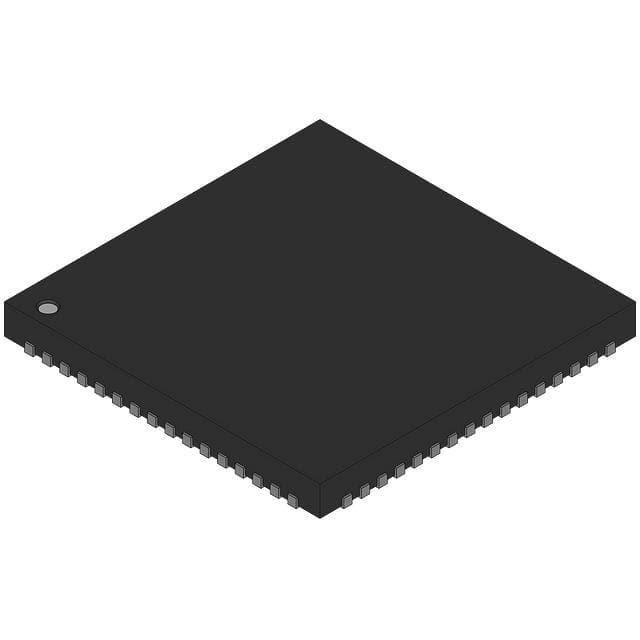

ATmega329V8MUR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 8MHz 2KB FLASH 32KB Brown-out Detect/Reset,LCD,POR,PWM,WDT 内部 54 1.8V 5.5V 8MHz SPI,UART,USART,USI 1 x 8 A/D 8x10b 8bit AVR QFN 贴片安装,黏合安装 9mm*9mm*880μm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) ATmega329V8MUR

ATmega329V8MUR概述


    产品简介


    产品类型: 8位AVR微控制器
    主要功能: 高性能低功耗、闪存编程、多种接口、丰富的外设
    应用领域: 嵌入式控制应用、工业自动化、消费电子、通信设备、医疗设备

    技术参数


    - 主控芯片: Atmel®AVR® 8位微控制器
    - 处理器架构: 先进的RISC架构
    - 工作频率:
    - ATmega329V/ATmega3290V/ATmega649V/ATmega6490V: 0 - 4MHz @ 1.8 - 5.5V, 0 - 8MHz @ 2.7 - 5.5V
    - ATmega329/3290/649/6490: 0 - 8MHz @ 2.7 - 5.5V, 0 - 16MHz @ 4.5 - 5.5V
    - 电源电压范围: 1.8 - 5.5V
    - 存储器:
    - Flash: 32KBytes (ATmega329/ATmega3290), 64KBytes (ATmega649/ATmega6490)
    - EEPROM: 1KBytes (ATmega329/ATmega3290), 2KBytes (ATmega649/ATmega6490)
    - SRAM: 2KBytes (ATmega329/ATmega3290), 4KBytes (ATmega649/ATmega6490)
    - 耐写擦次数: Flash 10,000次,EEPROM 100,000次
    - 数据保持时间: 20年(85°C),100年(25°C)
    - 温度范围: -40°C 至 85°C
    - 输入/输出引脚: 53/68个可编程I/O线
    - 封装形式: 64-lead TQFP, 64-pad QFN/MLF, 和 100-lead TQFP

    产品特点和优势


    1. 高性能低功耗: 单周期指令执行和高达16MIPS的处理能力。
    2. 丰富的存储资源: 大容量Flash存储器和EEPROM存储器,满足不同的存储需求。
    3. 强大的外设支持: 包括LCD驱动器、多个定时器/计数器、UART串行接口、SPI接口、Watchdog定时器、ADC和模拟比较器等。
    4. 灵活的供电管理: 提供五种节能模式以降低功耗。
    5. 高度集成: 单芯片集成了多个功能模块,便于系统设计和简化电路板布局。

    应用案例和使用建议


    - 应用案例: 适用于智能家电、工业控制设备、物联网设备等。
    - 使用建议: 在嵌入式控制系统设计中,可以利用其丰富的外设功能实现多样化的应用需求。例如,通过其LCD驱动器可以实现信息显示,利用UART和SPI接口可以实现与外部设备的通信。

    兼容性和支持


    - 兼容性: 支持与各种外围设备和传感器的连接,如LCD显示器、传感器等。
    - 支持和服务: 提供全面的开发工具和支持,包括C编译器、宏汇编器、调试/仿真器、在线仿真器和评估套件等。

    常见问题与解决方案


    - 问题: 系统启动时出现异常复位。
    - 解决办法: 检查电源电压是否稳定,确认复位信号是否正常。
    - 问题: ADC读数不稳定。
    - 解决办法: 确认参考电压设置正确,外部电容连接正确,且参考电压源未受干扰。

    总结和推荐


    综合评估:
    - 主要优点: 高性能、低功耗、丰富的外设、灵活的供电管理、强大的开发支持。
    - 缺点: 相对于某些高端处理器,计算能力可能略显不足。
    推荐: 强烈推荐用于需要高可靠性和多功能性的嵌入式控制系统设计。它不仅适合工业应用,也适合消费电子和医疗设备等领域。

ATmega329V8MUR参数

参数
核心处理器 AVR
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 1.8V~5.5V
内核数 -
程序存储器类型 FLASH
程序存储器大小 32KB
最大时钟频率 8MHz
速度 8MHz
数据转换器 A/D 8x10b
最大工作供电电压 5.5V
EEPROM大小 1 x 8
I/O数量 54
最小工作供电电压 1.8V
接口类型 SPI,UART,USART,USI
RAM大小 2KB
外设 Brown-out Detect/Reset,LCD,POR,PWM,WDT
振荡器类型 内部
长*宽*高 9mm*9mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ATmega329V8MUR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATmega329V8MUR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATmega329V8MUR ATmega329V8MUR数据手册
