MCP6561T-E/LT

产品分类: 比较器
产品描述: Microchip 比较器, SC-70封装, 表面贴装, 单电源
供应商型号: 14M-MCP6561T-E/LT
供应商: 云汉优选
标准整包数: 1

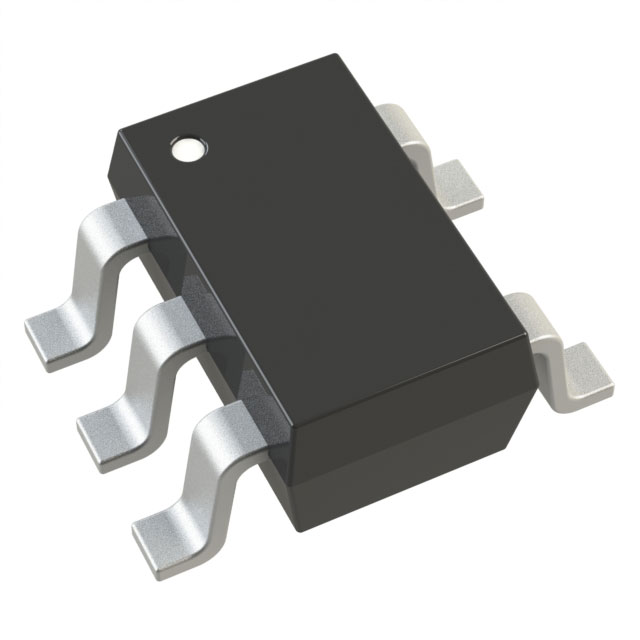

MICROCHIP TECHNOLOGY 比较器 MCP6561T-E/LT

MCP6561T-E/LT概述

    MCP6561/1R/1U/2/4 CMOS/TTL Compatible Comparators

    1. 产品简介


    MCP6561/1R/1U/2/4系列是Microchip Technology Inc.推出的CMOS/TTL兼容比较器家族,提供单个、双路及四路配置版本。 这些比较器专为低功耗、1.8V单电源应用而设计,具有超过轨到轨输入操作的特点。内部输入迟滞可消除因内部输入噪声电压导致的输出切换,减少电流消耗。推挽式输出支持轨到轨输出摆动,并与CMOS/TTL逻辑接口兼容。该系列产品的工作电源电压范围为1.8V至5.5V,静态电流小于100μA/比较器(典型值)。
    主要应用领域包括:
    - 笔记本电脑
    - 手机
    - 手持电子产品
    - 电阻计时电路
    - 报警和监控电路
    - 窗口比较器
    - 多谐振荡器

    2. 技术参数


    技术规格及性能参数:
    - 传播延迟时间:
    - 56ns(典型值)从高电平到低电平
    - 49ns(典型值)从低电平到高电平
    - 静态电流:
    - 100 μA(典型值)
    - 输入失调电压:
    - ±3 mV(典型值)
    - 输入范围:
    - 铁轨到轨输入:VSS - 0.3V 至 VDD + 0.3V
    - 电气特性:
    - 电源电压范围:1.8V至5.5V
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-65°C至+150°C
    - 封装类型:
    - SC70-5, SOT-23-5, SOIC, MSOP, TSSOP

    3. 产品特点和优势


    产品特色及优势:
    - 低功耗: 在1.8V电源下静态电流仅100μA(典型值),适合低功耗应用。
    - 宽电源电压范围: 支持1.8V至5.5V电源电压,适应不同电源条件。
    - 轨到轨输入: 输入范围扩展至接近电源轨,适用于需要高动态范围的应用。
    - 高抗噪性: 内部输入迟滞可降低内部噪声引起的误触发。
    - 推挽式输出: 支持轨到轨输出摆动,与CMOS/TTL逻辑接口兼容。
    - 高集成度: 可选单个、双路或四路配置,提供灵活性和紧凑封装。

    4. 应用案例和使用建议


    应用案例:
    - 笔记本电脑: 用于过压检测或电池状态监测。
    - 手机: 用于电源管理电路中的比较和控制。
    - 手持电子产品: 如血糖仪、血压计等医疗设备中的信号比较。
    使用建议:
    - 优化布线: 尽量缩短信号线长度以减少电磁干扰。
    - 增加滤波电容: 在电源输入端添加适当电容以减小电源波动对输出的影响。
    - 选择合适封装: 根据实际应用场景选择合适的封装类型,如PCB空间受限可选用SC70-5或SOT-23-5封装。

    5. 兼容性和支持


    兼容性及支持:
    - 其他兼容设备: MCP6561/1R/1U/2/4与同类低功耗比较器产品兼容,便于系统扩展。
    - 技术支持: Microchip提供详细的开发文档、设计工具(如MAPS)、演示和评估板以及应用指南。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - Q: 如何降低比较器的噪声?
    - A: 在输入端增加滤波电容,确保电源稳定,选择具有高抗噪特性的封装。

    - Q: 如何提高产品的可靠性?
    - A: 严格遵守最大额定值,避免长时间在极端环境下运行,定期进行设备检查和维护。

    7. 总结和推荐


    综合评估与推荐:
    MCP6561/1R/1U/2/4系列比较器在多个方面表现出色,尤其是在低功耗、宽电源电压范围和高抗噪能力方面。其广泛的应用领域使其成为众多便携式设备、消费类电子产品和工业控制系统中的理想选择。推荐设计师在需要高性能、低功耗的比较器时考虑选用此产品。
    以上是对Microchip MCP6561/1R/1U/2/4系列CMOS/TTL兼容比较器的技术手册内容的提炼和整理。通过全面的技术参数、独特的功能和广泛的应用实例分析,希望能够为您的项目选型提供有价值的参考。

MCP6561T-E/LT参数

参数
输出类型 CMOS,Push-Pull,Rail to Rail,TTL
电流 - 输入偏置 1pA@ 5.5V
响应时间 -
最小工作供电电压 1.8V
通道数量 1
每个通道的输出电流 50mA
Vos - 输入偏置电压 10mV@ 5.5V
比较器类型 通用
典型供电电流 130μA
最大工作供电电压 5.5V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP6561T-E/LT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP6561T-E/LT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 比较器 MICROCHIP TECHNOLOGY MCP6561T-E/LT MCP6561T-E/LT数据手册

MCP6561T-E/LT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2926
10+ ¥ 2.9924
30+ ¥ 2.3436
100+ ¥ 2.0724
300+ ¥ 1.995
2000+ ¥ 1.9369
库存: 2875
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.29
