MCP6546UT-E/OT

产品分类: 比较器
产品描述: Microchip 比较器, SOT-23封装, 表面贴装, 单电源
供应商型号: 1852120
供应商: 海外现货
标准整包数: 1

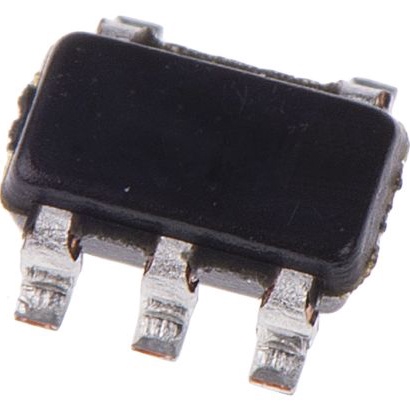

MICROCHIP TECHNOLOGY 比较器 MCP6546UT-E/OT

MCP6546UT-E/OT概述


    产品简介


    Microchip的MCP6546/6R/6U/7/8/9系列比较器,是一类适用于低功耗、单电源应用的子微安比较器。它们提供单个、双个和四个封装配置,且包含具有芯片选择功能的型号(MCP6548)。这些比较器以其卓越的能效、宽泛的工作电压范围和高可靠性著称,广泛应用于笔记本电脑、手机、计量系统、手持电子产品、RC定时器及报警监控电路等领域。

    技术参数


    - 供电电压范围: 1.6V至5.5V
    - 典型功耗: 每个比较器的静态电流为600 nA(典型值),最低为1 μA
    - 输入电压范围: VSS - 0.3V 至 VDD + 0.3V
    - 传播延迟: 典型值为4 μs(过驱动100 mV时)
    - 输出拉电流: VOUT ≤ 10V
    - 温度范围:
    - 工业级:-40°C 至 +85°C
    - 扩展级:-40°C 至 +125°C
    - 输出模式: 开漏输出,支持重负载和电容性负载
    - 输入滞回电压: 典型值为3.3 mV
    - 输入偏置电流: 1 pA(典型值)

    产品特点和优势


    1. 低功耗: 该系列比较器在单电源下静态电流可低至600 nA,使得其成为便携式设备的理想选择。
    2. 宽输入电压范围: 能够承受从VSS-0.3V到VDD+0.3V的输入电压,保证在多种环境中稳定运行。
    3. 高可靠性和稳定性: 内部滞回设计减少因内部噪声引起的误触发,降低电流消耗。
    4. 多功能应用: 单、双、四封装选项提供了极大的灵活性,适合于不同应用需求。

    应用案例和使用建议


    1. 笔记本电脑: 在电源管理电路中使用,以监测电池状态。
    2. 移动电话: 用于触摸屏操作的识别与控制,提高用户体验。
    3. 计量系统: 实现精准的电压电流检测。
    4. 手持电子设备: 在需要低功耗和紧凑封装的应用中非常适用。

    使用建议:
    - 使用时需注意外部上拉电阻的选择,以确保输出能够达到所需的电压水平。
    - 在恶劣环境下使用时,建议选用扩展温度范围的产品,以增强其耐久性和可靠性。

    兼容性和支持


    这些比较器与各种CMOS/TTL逻辑电平兼容,方便集成到现有的数字电路中。厂商Microchip提供详细的技术文档和支持服务,包括全面的测试报告和技术指南,帮助用户更好地理解和利用这些器件。

    常见问题与解决方案


    1. Q: 输出端开路时出现异常波动
    - A: 检查外部上拉电阻的连接,确保其值合适。
    2. Q: 温度范围内的性能变化
    - A: 利用内置滞回电路来抵消温度变化带来的影响。
    3. Q: 静态电流超出预期
    - A: 确保供电电压在规定的范围内,同时检查是否有其他干扰因素。

    总结和推荐


    综上所述,Microchip的MCP6546/6R/6U/7/8/9系列比较器凭借其低功耗、高可靠性和广泛的温度适应能力,非常适合于便携式和嵌入式应用。对于需要高性能和低功耗的场合,强烈推荐使用该系列产品。

MCP6546UT-E/OT参数

参数
输出类型 CMOS,Open Drain,Rail to Rail,TTL
电流 - 输入偏置 1pA@ 5.5V
最大工作供电电压 5.5V
响应时间 4μs
每个通道的输出电流 2mA
最小工作供电电压 3V
典型供电电流 1μA
通道数量 1
Vos - 输入偏置电压 7mV@ 5.5V
比较器类型 CMOS
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP6546UT-E/OT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP6546UT-E/OT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 比较器 MICROCHIP TECHNOLOGY MCP6546UT-E/OT MCP6546UT-E/OT数据手册

MCP6546UT-E/OT封装设计

查看详情并下载
Symbol
Footprint
3D Model
