PIC16F527-I/SO

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4.25Kbit FLASH 1.5KB Brown-out Detect/Reset,POR,WDT 内部 17 2V 5.5V 20MHz 64 x 8 A/D 8x8b 8bit PIC SOIC-20 贴片安装
供应商型号: PIC16F527-I/SO
供应商: 国内现货
标准整包数: 1000

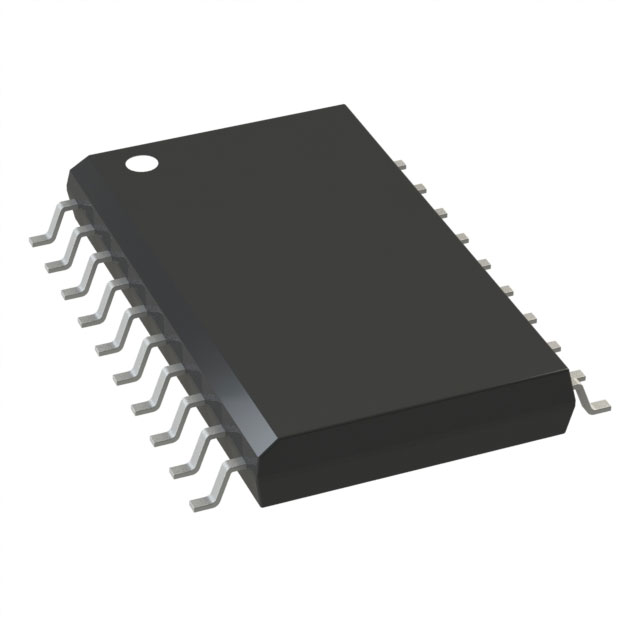

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F527-I/SO

PIC16F527-I/SO概述

    产品简介:PIC16F527微控制器
    产品类型与功能:
    PIC16F527是一款低功耗、高性能的8位静态Flash基础CMOS微控制器。它采用精简指令集计算机(RISC)架构,包含36条单周期指令。该微控制器具有中断能力、在线串行编程(ICSP)功能以及各种外设接口,适用于多种工业应用。
    主要应用领域:
    - 个人护理设备
    - 安防系统
    - 低功耗无线收发器
    - 计时功能
    - 逻辑电路和复杂系统中的协处理器应用

    技术参数


    处理器特性:
    - 工作速度:高达20 MHz晶体振荡器,200ns指令周期
    - 高耐久度Flash数据存储器:1024 x 12位用户执行内存
    - 自写Flash数据存储器:64 x 8位
    - 写入次数:程序存储器达10万次,Flash数据存储器达1百万次
    - 数据保存时间:超过40年
    I/O特性:
    - 通用寄存器:68 x 8位
    - 输入输出引脚:17个(含一个输入引脚)
    - 高电流源/汇
    - 比较器:2个,绝对和可编程参考电压
    - 模数转换器(ADC):8位分辨率,8个外部输入通道
    - 运算放大器:2个,完全可访问
    极低功耗(XLP)特性:
    - 睡眠模式下电流:典型值为50 nA@2.0V
    - 看门狗定时器(WDT):典型值为500 nA@2.0V
    复位功能:
    - 上电复位(POR)
    - 掉电复位(BOR)
    - 设备复位计时器(DRT)
    电源管理:
    - 可选的振荡器选项,包括内部振荡器、低功耗振荡器(LP)、标准晶振/谐振器(XT)、高速晶振/谐振器(HS)、高频率外部时钟(EC)

    产品特点和优势


    独特功能和优势:
    - 仅需36条单字单周期指令,编程简单易学,有助于缩短开发时间。
    - 高性能Flash存储器设计,数据保持时间长,确保数据稳定可靠。
    - 多种封装选择,如20引脚PDIP、SOIC、SSOP、QFN和UQFN,适合不同应用场景需求。
    - 支持ICSP在线编程,提供灵活的生产制造和定制化服务。
    - 高集成度的外设模块(如比较器、ADC、运算放大器),降低了整体成本和设计复杂性。

    应用案例和使用建议


    应用场景分析:
    - 低功耗无线传输接收器:PIC16F527可用于设计低成本、低功耗的无线通信模块,支持自定义配置。
    - 安防系统:通过集成的模拟比较器和数字I/O口,可以实现简单的监控报警系统。
    使用建议:
    - 在设计高精度信号处理系统时,建议结合使用运算放大器进行信号放大和滤波。
    - 在使用ADC功能前,确保所有配置项正确无误,以避免读数错误。

    兼容性和支持


    兼容性:
    - 与多种电子元件和其他微控制器系统兼容,允许灵活的系统集成。
    支持信息:
    - Microchip公司提供了全面的支持,包括官方手册、软件工具和开发者社区支持。
    - 可使用一系列硬件开发工具,如MPLAB X IDE、MPASM宏汇编器、MPLINK链接器等,简化开发流程。

    常见问题与解决方案


    常见问题与解决方法:
    - 问题1:如何安全进入睡眠模式?
    - 解答:执行SLEEP指令前,确保读取并记录当前输入引脚状态。唤醒后需要再次读取状态,避免错误操作。

    - 问题2:如果设备频繁出现看门狗定时器超时重置,如何调试?
    - 解答:检查系统时钟和复位配置。增加看门狗定时器周期,确保设备在长时间运行过程中不会超时复位。
    综合评估与推荐
    总结与推荐:
    PIC16F527微控制器凭借其卓越的性能、多功能性和广泛的应用范围,是理想的选择。它特别适合于需要高集成度和低功耗的应用场景,比如低功耗远程通信、工业自动化和小型嵌入式系统。无论是在教育环境还是工业生产环境中,这款微控制器都是值得推荐的优秀选择。

PIC16F527-I/SO参数

参数
内核数 -
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 2V~5.5V
I/O数量 17
振荡器类型 内部
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,WDT
程序存储器类型 FLASH
接口类型 -
RAM大小 4.25Kbit
程序存储器大小 1.5KB
EEPROM大小 64 x 8
速度 20MHz
最大时钟频率 20MHz
数据总线宽度 8bit
最小工作供电电压 2V
数据转换器 A/D 8x8b
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F527-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F527-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F527-I/SO PIC16F527-I/SO数据手册

PIC16F527-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
