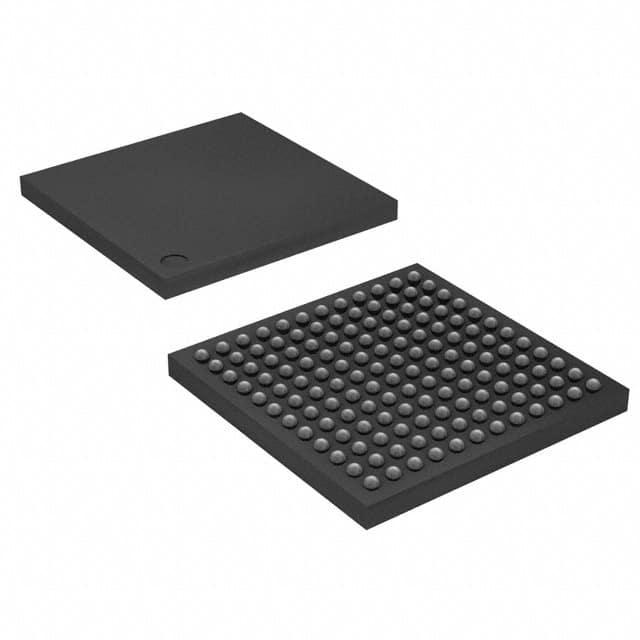

ATSAM3X4EA-CU

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 84MHz 68KB FLASH 256KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 103 1 1.62V 1.95V 84MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,Memory Card,SPI,SSC,UART,USART,USB A/D 16x12b,D/A 2x12b 32bit ARM® Cortex®-M3 LFBGA-144 贴片安装 10mm*10mm*910μm
供应商型号: ATSAM3X4EA-CU
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAM3X4EA-CU

ATSAM3X4EA-CU概述

    # Atmel SMART SAM3X/A系列微控制器产品技术手册

    产品简介


    Atmel SMART SAM3X/A系列是一组基于高性能32位ARM Cortex-M3 RISC处理器的闪存微控制器(MCU)。该系列提供了广泛的配置选项,适用于各种工业、家庭及建筑自动化、网关等领域。这些微控制器以其强大的处理能力、丰富的外设和低功耗模式而著称。

    技术参数


    处理器
    - ARM Cortex-M3处理器,最大运行频率为84 MHz
    - MPU内存保护单元,Thumb-2指令集,24位系统节拍计数器
    内存
    - 256到512 KB嵌入式闪存,128位宽访问
    - 32到100 KB嵌入式SRAM,双通道结构
    - 16 KB嵌入式ROM,含引导程序例程(UART,USB)和IAP例程
    系统
    - 嵌入式电压调节器,实现单电源操作
    - POR、BOD、看门狗,确保安全复位
    - 8至20 MHz主振荡器,可选32.768 kHz备用振荡器
    - 高精度8/12 MHz工厂校准内部RC振荡器,用于快速启动
    - 缓慢时钟内部RC振荡器,可在低功耗模式下永久使用
    - 一个PLL用于设备时钟,一个专用PLL用于USB 2.0高速主机/设备
    低功耗模式
    - 睡眠、等待和备份模式,备份模式下功耗可低至2.5 μA(含RTC、RTT和GPBR)
    外设
    - USB 2.0设备/迷你主机:高达480 Mbps,4 KB FIFO,最多10个双向端点,专用DMA
    - 最多4个USARTs(支持ISO7816、IrDA、流控制、SPI、曼彻斯特和LIN协议)和1个UART
    - 2个TWI(兼容I2C)、最多6个SPI、1个SSC(兼容I2S)、1个HSMCI(支持SDIO/SD/MMC)
    - 9通道32位定时器计数器(TC),支持捕获、比较和PWM模式
    - 最多8通道16位PWM,具备互补输出、故障输入、12位死区时间发生器
    I/O
    - 最多103个I/O线,支持外部中断(边沿或电平敏感),去抖动和滤波
    封装
    - 100引脚LQFP,14x14 mm,间距0.5 mm
    - 100球TFBGA,9x9 mm,间距0.8 mm
    - 144引脚LQFP,20x20 mm,间距0.5 mm
    - 144球LFBGA,10x10 mm,间距0.8 mm

    产品特点和优势


    SAM3X/A系列微控制器的独特功能和优势在于其卓越的处理性能、广泛的通信接口和支持、高集成度以及多种低功耗模式。这使其非常适合于工业控制、物联网、智能楼宇、汽车和其他高可靠性应用场合。

    应用案例和使用建议


    该系列微控制器已在多个领域得到应用,如工业自动化、家庭和建筑自动化、网关等。在实际使用中,可考虑结合其多样的外设和低功耗模式来优化设计。例如,可以通过配置不同外设来提高系统的可靠性和响应速度,同时在非关键时间段切换到低功耗模式以节省能源。

    兼容性和支持


    SAM3X/A系列微控制器具有广泛的兼容性,支持多种封装形式,方便用户选择合适的型号进行应用开发。Atmel公司提供全面的技术支持,包括硬件设计文档、软件开发工具和培训资源,以帮助客户加速产品开发进程。

    常见问题与解决方案


    1. 问题:如何进入备份模式?
    - 解决方案:设置SHDN引脚为低电平,即可使设备进入备份模式。
    2. 问题:如何降低功耗?
    - 解决方案:根据应用需求选择适当的低功耗模式(睡眠、等待或备份模式),并合理配置唤醒条件。
    3. 问题:如何连接外部闪存?
    - 解决方案:通过配置静态内存控制器(SMC)的片选信号(NCS0-NCS7)和其他相关控制信号,可以方便地连接外部闪存。

    总结和推荐


    总体而言,Atmel SMART SAM3X/A系列微控制器凭借其强大的处理能力和丰富外设,为工业自动化和网络应用提供了理想的解决方案。我们强烈推荐使用该系列微控制器,特别是对于需要高性能和低功耗的复杂系统。此外,厂商提供的强大技术支持也将助力用户快速完成开发任务。

ATSAM3X4EA-CU参数

参数
电压-电源(Vcc/Vdd) 1.62V~3.6V
数据总线宽度 32bit
EEPROM大小 -
最大工作供电电压 1.95V
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,Memory Card,SPI,SSC,UART,USART,USB
最大时钟频率 84MHz
RAM大小 68KB
速度 84MHz
振荡器类型 内部
程序存储器类型 FLASH
数据转换器 A/D 16x12b,D/A 2x12b
程序存储器大小 256KB
内核数 1
最小工作供电电压 1.62V
I/O数量 103
核心处理器 ARM® Cortex®-M3
长*宽*高 10mm*10mm*910μm
通用封装 LFBGA-144
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ATSAM3X4EA-CU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAM3X4EA-CU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAM3X4EA-CU ATSAM3X4EA-CU数据手册

ATSAM3X4EA-CU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
184+ $ 12.1605 ¥ 105.4316
190+ $ 12.0608 ¥ 104.567
370+ $ 11.9598 ¥ 103.6917
920+ $ 11.8605 ¥ 102.8308
1900+ $ 11.7601 ¥ 101.9601
库存: 919
起订量: 184 增量: 0
交货地:
最小起订量为:184
合计: ¥ 19399.41
