ATTINY24V-10PU

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 10MHz 1KB FLASH 2KB 欠压检测/复位,POR,PWM,温度传感器,WDT 内部 12 1.8V 5.5V 10MHz USI 128 x 8 A/D 8x10b 8bit AVR DIP 通孔安装 19.68mm*7.11mm*5.33mm
供应商型号: ATTINY24V-10PU-ND
供应商: Digi-Key
标准整包数: 1

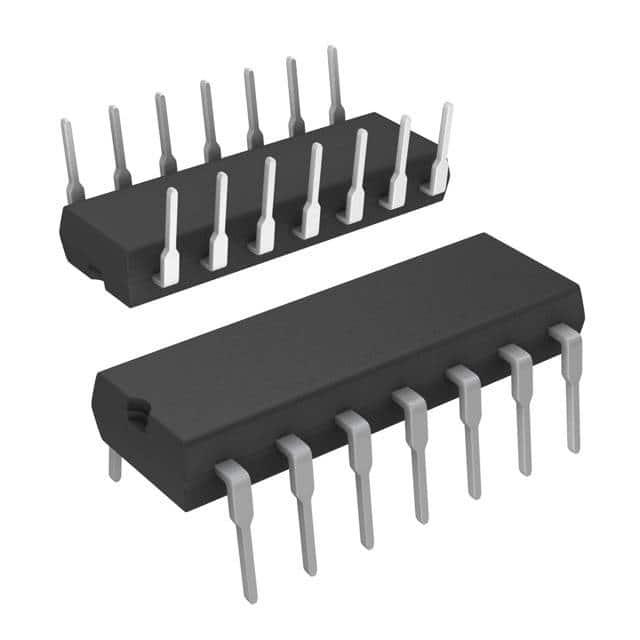

MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY24V-10PU

ATTINY24V-10PU概述


    产品简介


    ATtiny24/44/84 是一款低功耗的CMOS 8位微控制器,基于增强型RISC架构设计。它适用于各种需要高性能且低功耗的应用场景,如消费电子、工业控制、汽车电子等领域。ATtiny24/44/84系列提供了2K、4K或8K字节的闪存(In-System Programmable Flash),使得程序的重新编程变得更加灵活方便。

    技术参数


    主要规格
    - 处理器核心:高效率、低功耗的AVR 8位微控制器
    - 处理能力:单时钟周期执行高达120条强大指令,实现近似每兆赫兹1百万条指令吞吐量(MIPS)
    - 内存:
    - 闪存:2/4/8K字节(擦写次数可达10,000次)
    - EEPROM:128/256/512字节(擦写次数可达100,000次)
    - SRAM:128/256/512字节,数据保持时间可达20年(85°C)/100年(25°C)
    外设特性
    - 定时器/计数器:1个8位定时器/计数器(含两个PWM通道),1个16位定时器/计数器(含两个PWM通道)
    - 模数转换器(ADC):8个单端通道,12个差分ADC通道对,可编程增益(1x/20x)
    - 其他外设:
    - 可编程看门狗定时器,内含独立振荡器
    - 片上模拟比较器
    - 通用串行接口(Universal Serial Interface)

    微控制器特殊功能
    - 调试接口(debugWIRE)
    - 通过SPI端口实现系统级编程
    - 支持内部和外部中断源
    - 支持多种低功耗模式(空闲、ADC噪声抑制、待机和掉电模式)
    - 增强型电源上电复位电路
    - 可编程欠压检测电路
    - 内部校准振荡器
    - 片上温度传感器
    引脚配置及封装
    - 封装形式:20引脚QFN/MLF,14引脚SOIC和PDIP
    - 可用GPIO线路:12条
    工作条件
    - 工作电压:1.8-5.5V(ATtiny24V/44V/84V),2.7-5.5V(ATtiny24/44/84)
    - 速度等级:
    - ATtiny24V/44V/84V:0-4MHz(1.8-5.5V),0-10MHz(2.7-5.5V)
    - ATtiny24/44/84:0-10MHz(2.7-5.5V),0-20MHz(4.5-5.5V)
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 高性能:单时钟周期内可执行多达120条强大指令,极大提升了系统的运算速度。
    2. 低功耗:多样的低功耗模式使得其在保持高性能的同时大幅降低了能耗。
    3. 灵活的存储器配置:提供不同容量的闪存和EEPROM选项,满足多样化的存储需求。
    4. 丰富的外设:内置多个高精度ADC、定时器和PWM模块,简化外围电路设计。
    5. 便捷的编程:支持系统级编程,便于在系统运行过程中更新固件,提高灵活性。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如遥控器、计步器等需要低功耗和成本控制的设备。
    - 工业控制系统:如传感器数据采集、电机控制等实时性强的应用。
    - 汽车电子:适用于引擎管理、刹车系统监控等要求高可靠性的场景。
    使用建议
    - 在设计系统时,可以充分利用其丰富的GPIO和外设资源,降低整体电路复杂度。
    - 考虑到其低功耗特性,应在关键任务和非关键任务之间合理分配CPU资源,以达到最佳的能效比。
    - 在进行软件开发时,利用其高效的单周期指令集,可提升程序运行速度,降低代码体积。

    兼容性和支持


    ATtiny24/44/84 与其他同类电子元件和设备具有良好的兼容性,可以轻松集成到现有系统中。Atmel公司(现为Microchip Technology Inc.的一部分)提供了全面的开发工具套件,包括C编译器、汇编语言工具、调试仿真器和评估板,极大地简化了软件开发过程。

    常见问题与解决方案


    常见问题
    1. 如何进行系统级编程(ISP)?
    - 答:通过SPI端口连接专用编程器,或者使用片内boot代码进行在线编程。
    2. 如何确保数据的安全性?
    - 答:通过编程锁设置(Program Lock)来保护Flash和EEPROM中的数据。
    3. 如何选择合适的GPIO线路?
    - 答:根据具体应用需求选择相应的GPIO线路,并参考数据手册中的相关描述。

    总结和推荐


    ATtiny24/44/84是一款高效、低功耗且功能强大的8位微控制器,适用于多种嵌入式应用场合。凭借其丰富的外设和优秀的性能,它在同类产品中脱颖而出。对于需要低功耗、高性能的应用场景,ATtiny24/44/84是一个理想的选择。强烈推荐此产品用于嵌入式系统的设计与开发。

ATTINY24V-10PU参数

参数
程序存储器类型 FLASH
接口类型 USI
I/O数量 12
程序存储器大小 2KB
数据总线宽度 8bit
外设 欠压检测/复位,POR,PWM,温度传感器,WDT
RAM大小 1KB
内核数 -
核心处理器 AVR
数据转换器 A/D 8x10b
速度 10MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部
最大时钟频率 10MHz
最大工作供电电压 5.5V
最小工作供电电压 1.8V
EEPROM大小 128 x 8
长*宽*高 19.68mm*7.11mm*5.33mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

ATTINY24V-10PU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY24V-10PU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY24V-10PU ATTINY24V-10PU数据手册

ATTINY24V-10PU封装设计

查看详情并下载
Symbol
Footprint
3D Model
